PCBA應力應變測試儀電路板應力檢測儀TSK-64-40C

一、TSK - 64 - 40C電路板應力檢測儀概述

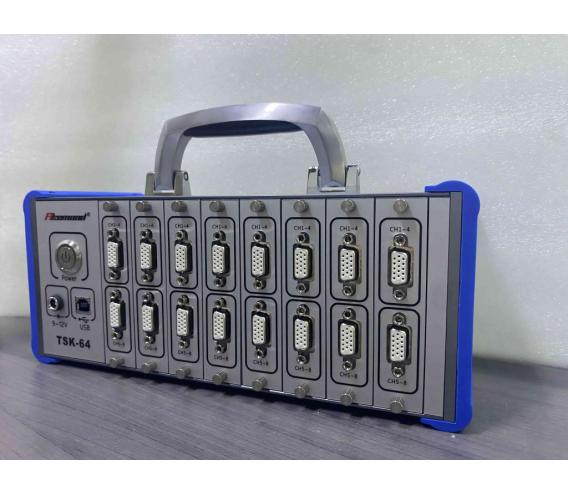

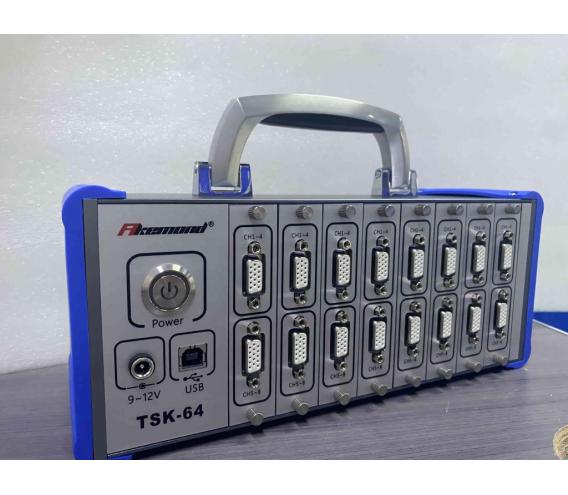

 TSK - 64 - 40C是一款電路板應力檢測儀，屬于TSK - 64系列應力測試儀。它是一款便攜式應力測試儀，在電路板的應力檢測方面有著廣泛的應用，例如電路板ICT應力測試、FCT應力測試、組裝應力測試、跌落應力測試等，也可用于空調管路應力測試、玻璃應力測試以及一些結構件的應力測試等。

 二、TSK - 64 - 40C的性能參數 - 通道數方面：主機為64通道，配置為40通道，可擴展，支持120歐姆應變片。

 采集信號：可采集120歐姆應變片信號。

采樣率：最高采樣率為10KHz（64通道同時采樣），單模塊機箱最大采樣率為80KS/s。

操作菜單：操作菜單以對話框形式呈現，為中文界面，操作簡單快速，方便用戶上手使用。

 其他參數 - 單模塊通道數：8/4個模擬輸入通道。 - ADC分辨率：24位。

支持惠斯通電橋類型：1/4橋。

轉換精度：3.5062nV/V/LSB。

 三、與標準的結合及報告生成 TSK - 64 - 40C結合國際上應變片測試標準Intel標準和IPC - 9704標準，能夠一鍵全自動生成報告，并判斷“Pass”或“Failed”，這有助于快速對電路板應力測試結果進行評估，適合在工廠中快速測量并及時給出測試結論。

 四、在電路板測試中的意義

 隨著電路板制造技術的發展，如無鉛制程、新的PCB層壓板材料的廣泛應用和互連密度的增加，電路板在組裝、測試和操作過程中受到應力影響可能出現多種失效模式，如焊料球開裂、線路損傷、電容Y型開裂和45°型開裂等。TSK - 64 - 40C應力檢測儀可對SMT封裝在PCBA組裝、測試和操作中受到的應變和應變率水平進行客觀分析，從而有助于發現潛在問題，避免因應力導致的電路板失效，減少物料成本和各部門聯合調查所浪費的時間。

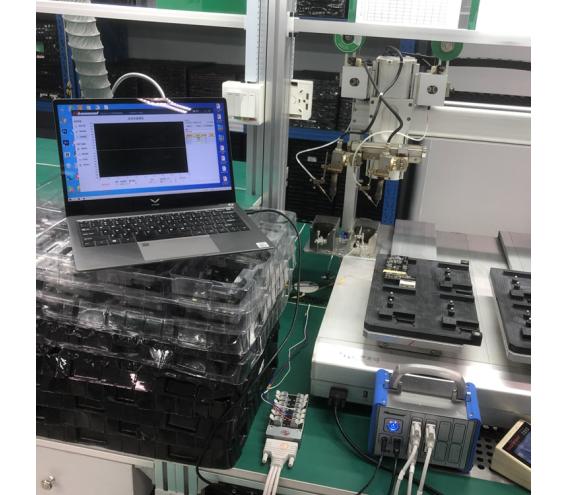

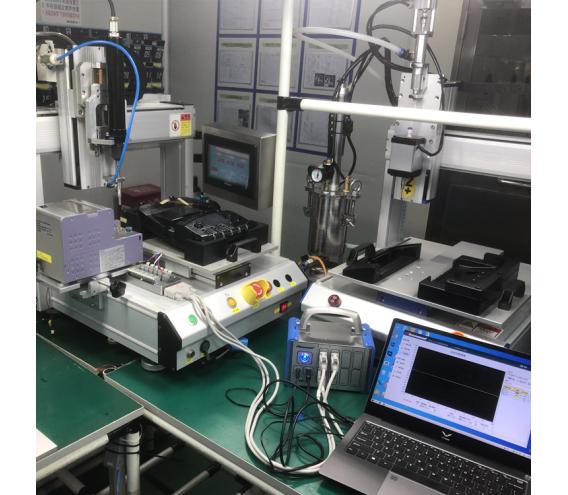

 在電路板制造的多個流程，如去板邊/分板的制程、所有手動處理的制程、所有返修及潤飾的制程、安裝接頭/零件等SMT組裝流程，以及組裝散熱片、組裝隔離柱/補強板、系統或系統板子組裝等機構組裝流程中，TSK - 64 - 40C都可以對電路板的應力情況進行監控，確保電路板在整個生產流程中的可靠性。

更多型號參數可以咨詢 13662640131  微信同號
