LB-1090 型 煙氣汞多功能取樣管

1、 產品概述

LB-1090型煙氣汞多功能取樣管（以下簡稱“取樣管”）采用活性炭吸附管實現對煙氣中氣態汞的采集，可與LB-2雙路智能煙氣采樣器配套使用，廣泛應用于各種鍋爐、工業爐窖等工況。

2 、主要特點

A）一體化設計，攜帶方便，操作簡單，使用壽命長，易維護；

B）取樣管探頭前端具備加熱功能，升溫速度快，可防止煙氣冷凝；

C）探頭采用特殊材料，耐腐蝕能力更強；

D）吸附管易安裝，且探頭與吸附管之間密封性良好；

E）取樣管雙路采樣設計，可同時平行采樣。

3 、工作原理

廢氣中的氣態汞經過活性炭吸附管時，被有效的富集在活性炭材料上，采用直接裂解原子吸收分光光度法測定吸附管中活性炭材料中的汞的含量，根據采集體積，計算氣態汞濃度。

4、 技術指標

取樣管主要技術指標如表一所示:

表1 技術指標

5、 整機結構

取樣管整機結構如圖一，面板如圖二。

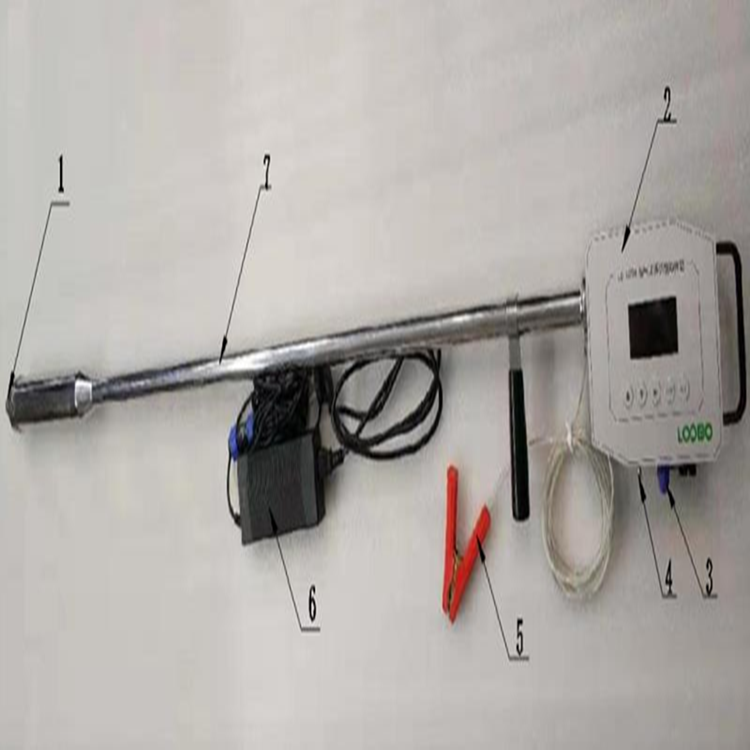

1、采樣探頭2、取樣管面板   3、電源接口   4 、A路與B路接口   5、接地線6、 電源適配器  7、取樣管臂

圖一整機結構圖

圖二面板圖

按鍵功能說明：

A）↑、↓、→鍵：主要執行菜單選擇、修改移位和數值修改功能。

B）“取消”鍵     ：主要執行退出、取消操作。

C）“確定”鍵     ：主要執行確定功能。

D）菜單選擇狀態時：按↑、↓、→鍵可以循環選擇菜單項。

E）修改數字狀態時：按→鍵有循環移位功能，可以選擇需要修改的數位。按↑、↓鍵對選中的位可在0~9之間循環修改。

6、使用說明

6.1使用連接

取樣管可與LB-2雙路智能煙氣采樣器（以下簡稱“采樣器”）配套使用，可按照圖三方式連接取樣管和采樣器。

1、 取樣管  2、φ4.5*8硅橡膠管  3、變徑直通  4 、φ6*9硅橡膠管  5、采樣器  6、防倒吸干燥器

圖三取樣管與配套采樣器連接圖

7、其他

7.1取樣管關鍵零部件明細表。如表3所示：

表3 取樣管關進零部件取樣表

7.2取樣管出廠裝箱單如表4所示：

表4 取樣管出廠裝箱單
