一、概述

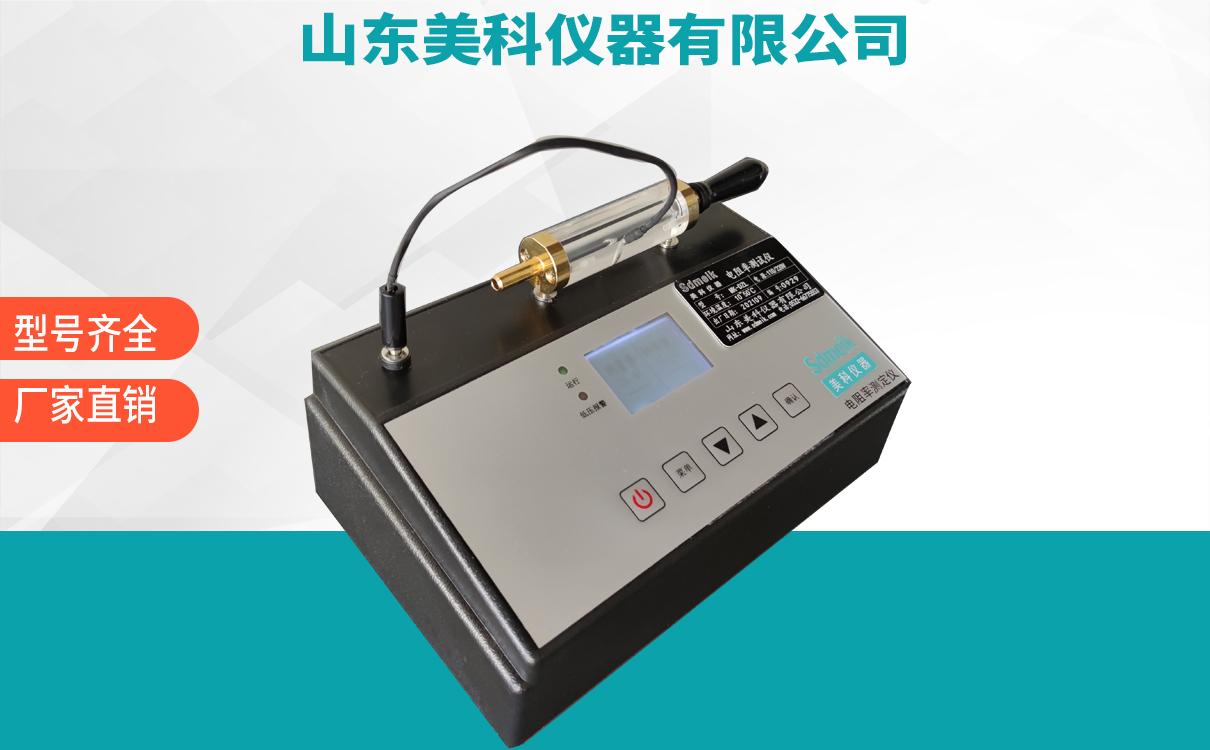

鉆井液電阻率測量儀是我司最新研制生產的鉆井液電阻率測量儀。主要用于測試各種液體的電阻率或?qū)щ娦阅埽m應于油田鉆井液電阻率和其他工業上的各種液體電阻率的測量，也可為液體礦化度分析，對水的純度進行鑒別提供參考。是室內或野外理想的液體電阻率測量儀。因此，可廣泛的應用于石油、地礦、鉆井隊及實驗室等部門。

二、型號及規格

三、儀器的主要技術參數

1、溫度傳感器插孔

2、電源插孔

3、電源開關

4、功能：菜單鍵。

按第1次顯示標準溫度下泥漿電阻率的轉換界面；

按第2次顯示STD Temperature(設定溫度)界面；

按第3次顯示Checking(自檢)界面；

按第4次顯示Batteries(電池電量)界面；

5、轉換：自動轉換鍵。標準溫度下泥漿電阻率的自動轉換。（＋：遞增鍵）。

6、測試：測量相關溫度下液體的電阻率（－：遞減鍵）。

7、顯示燈/確定：顯示燈開/關控制。

8、液晶顯示窗。

五、儀器的操作

1、使用前檢查電壓是否相符，電源接地良好。溫度計傳感器孔是否清潔。

2、接通電源，按下“功能”鍵三次，進入“Checking(自檢) ”界面，顯示值應為Rs=2.40Ω·m。誤差在±0.04Ω·m以內顯示Right為正常。

3、將電阻池用待測液體沖洗幾次，排空電阻池內氣體，吸取待測液體，要求電阻池液體內無氣泡，并擦拭電阻池表面和電極孔內的待測液體，

4、溫度傳感器探頭應完全插入電阻池的測溫孔內。將電阻池可靠得插在電極軸上，保持接觸良好。

5、傳感器與電阻池的接觸時間應達到3～5分鐘以后，讀取顯示數值，T為液體溫度，Rs為電阻率，記錄被測液體的溫度和電阻率。

測量時，兩次開關電源的時間間隔應大于1分鐘。

6、將實際測試溫度下的測試電阻率數據轉換為其他溫度下的電阻率時，應按下“功能”鍵，到顯示STD Temperature(設定溫度)窗口，這時顯示為18℃標準溫度。按“+”（遞增）鍵或“-”（遞減）鍵，調整到你所需要的轉換溫度，按下“轉換”鍵，這時顯示窗口為：

上欄顯示為：實際溫度下的電阻率

下欄顯示為：轉換溫度下的泥漿電阻率。

7、夜間或光線比較暗時，可以按下“顯示燈/確定”鍵，打開顯示燈。

8、檢查電池的電量時，按下“功能”鍵四次，窗口顯示“Batteries(電池電量)”界面，小黑方滿格，表示電量充足。

注：1、測量時，必須檢查電阻池測量管內液體無氣泡，電阻池應與測量電極充分接觸，否則影響測量精度。

2、電阻池吸入測試液體溫度充分平衡后，再進行測試，保證數據準確。

3、測試儀在測量狀態下，無任何操作十分鐘后將自動轉入休眠狀態。顯示值為先前測量值。此時若進行測量應先關電一分鐘以上，再接通電源進行測量。

六、儀器的維護與保養

1、清洗各部件并干燥待用，儀器置于干燥環境中。

2、移動、維修或保養儀器時。要輕拿、輕放，以免造成部件變形影響精度和使用。

3、當測量儀接通電源時，可自動為電池組充電。但充電時間最多不得超過8小時。

4、電阻率儀的電極軸、電阻池電極孔表面應保持清潔干燥，不得碰撞變形，表面不得腐蝕。

5、溫度傳感器探頭表面應保持清潔，不得碰撞變形，探頭不得接觸腐蝕液體。

6、每次使用完畢后，清潔傳感器插孔，電阻池用清水清洗干凈，干燥存放。

七、故障的判定與排除

八、一年備件（選購）99
