JWQZ網架減震鋼支座種類

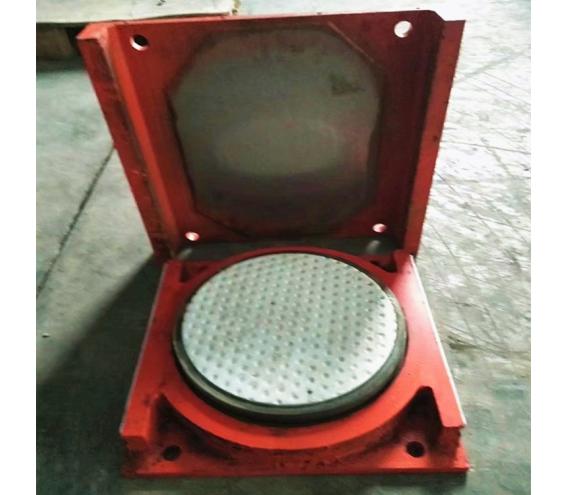

球鉸鋼支座，也被稱為球形鉸鏈或球形接頭，是一種連接裝置，允許兩個部件以球形方式相對轉動。它由一個球形凸頭和一個球形凹座組成，兩者之間有一定的間隙，使得它們可以在多個方向上進行有限的相對轉動。這種連接形式在多個領域都有廣泛的應用。

支座的分類

1、按使用性能分類為：

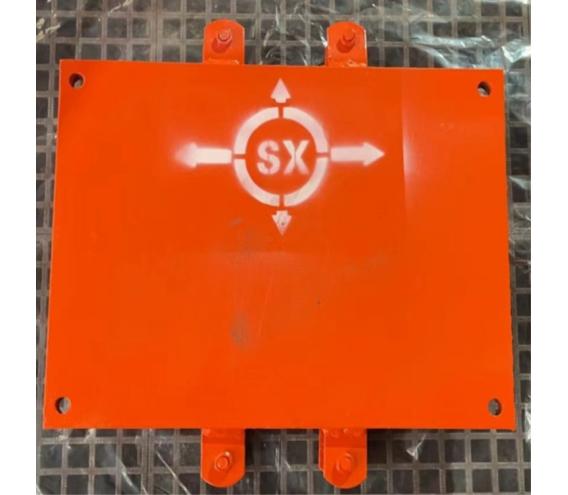

A)雙向活動支座;具有豎向承載、豎向轉動和雙向滑移性能，代號為：SX.

B)單向活動支座：具有豎向承載、豎向轉動和單一方向滑移性能，代號為：DX.

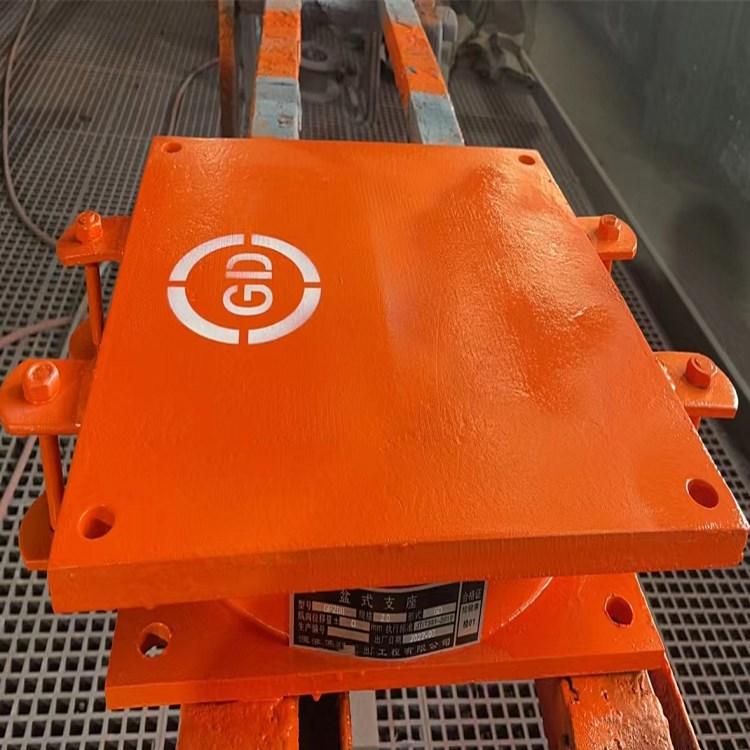

C)固定支座：具有豎向承載和豎向轉動性能，代號為：GD.

2、按使用溫度范圍分類：

A）常溫型支座：使用于-25度~+60度

B）耐寒型支座：使用于-40度~+60度。

球型支座性能：1、支座反力（豎向承載力）分為15級：1500KN，2000KN，2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN、12500KN、1500KN、17500KN和20000KN。2、支座轉角分為0.02、0.04、0.06rad.3、支座位移量：活動支座（雙向和單向）位移分5級：±50、±100、±150、±200和±250mm，雙向活動支座的橫向位移為±40mm。4、支座承受的水務是：單向活動支座（DX）橫橋向承受水平力及固定支座（GD）承受水平力為支座反力的10%。

支座與橋梁的連接方法：

1、焊連連接：橋梁上下部構造在施工中，在支座位置應預埋比本系列支座頂、底板大的鋼板，并有可靠錨固措施。支座就位后用斷續焊接將支座頂、底板與預埋鋼板焊接在一起。
2、地腳螺栓連接：用地腳螺母將支座與橋梁上下部構造連接。
上述兩種方法也可混合使用，如支座與大梁采用地腳螺栓連接與墩臺采用焊接連接。
當采用預埋地腳螺體孔的地腳螺體連接時，建議用環氧樹脂砂漿替代灌漿的混凝土，其配合比(按重量)為環氧樹脂(6101)100，二丁脂17，乙二胺8，砂250。
