一、簡介：

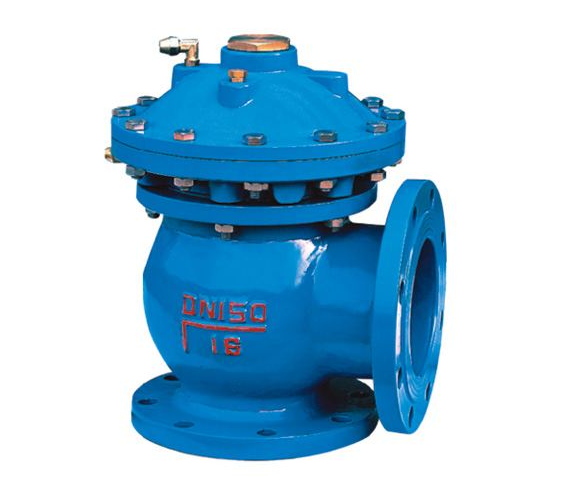

       隔膜式排泥閥，是一種由液壓源或氣動源作執行機構的角型截?cái)囝愰y門通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。 隔膜式液壓、氣動快開排泥閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。該閥將隔膜代替活塞無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。排泥閥一般常用于城市水廠，污水處理廠的沉淀池底排放污泥用，一般與啟閉機配套使用，排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其中作水深小于10米。

二、工作原理及性能：

排泥閥設計合理，使用方便，密封性能好，經久耐用，該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟一般只需3秒鐘，可清理水池內泥沙和污物，清理后關閉閥板，無滲漏，維修方便，壽命可達2年以上，經用戶反饋信息，使用壽命右達5年之久， J744X/J644X角式排泥閥必須配有機房，氣（水）泵，換向閥可遠距離控制排泥閥開關，一般水池可裝2-10臺一排安裝，同時啟動開關，驅動液可用清水或氣，本產品可節省人力物力，有很大的經濟效益是理想產品。

三、技術參數：
①公稱壓力0 6MPa、1 0MPa
②公稱通徑：100"～400mm
③最低馬驅動壓力：0.15MPa
④適用介質：水、污水
⑤驅動介質：清水、氣
⑥適用溫度：0～80℃
⑦法蘭標準：GB／T l 7241 6 GB／T 911 3
⑧試驗標準：GB／T l 3927 APl 598

四、零部件材料：

五、外形尺寸：
