樓宇自控系統(BAS)對大樓的機電進行監控管理,需監控管理的設備主要包括空調及通風系統、電力監控系統、給排水系統、照明系統等進行集中監測和遙控管理。

樓宇自控系統BAS系統說明

樓宇自控系統(BAS)對大樓的機電系統進行監控管理,需監控管理的設備主要包括空調及通風系統(包括冷凍站、空調機/新風機組、送排風機、排風排煙系統、公共區域風機盤管等)、電力監控系統(包括高低壓配電系統、發電機系統等)、給排水系統、照明系統等進行集中監測和遙控管理。本次設計的入BAS系統的機電設備包括集水坑、生活水泵、水箱、發電機組、公共區域風機盤管、空調機組、制冷機房、電梯監控等。設置室外溫濕度探測器監測室外溫度、濕度,并計算顯示室外焓值,實現空調機組節能控制,另外展廳、會議室、報告廳等的空氣質量監測系可與BAS系統聯動。

樓宇自控系統由工作平臺、網絡控制器、直接數字控制器(DDC)、末端控制器、傳感器、執行機構、網關等組成。

BAS系統的設計遵循分散控制、集中監視、資源共享的基本原則。采用分布式計算機監控技術,計算機網絡通信技術。監控管理功能集中于中央站和有相當操作級別的操作站,實時性強的控制和調節功能由分站完成。中央站停止工作不影響分站功能和設備運行,局域網絡通信控制也不應因此而中斷。

2)樓宇自控系統BAS-中央監控管理中心

管理中心對大樓內各機電設備的運行、安全、能源使用狀況及節能等實現綜合自動監控和管理。BAS管理員在屏幕上可直接看到所聯的網絡的物理布局,能滿足操作權限管理和監測內容的直觀性。

3)樓宇自控系統BAS-系統網絡結構分為兩層

管理層

由帶鼠標及彩色顯示器的個人電腦和打印機組成中央操作站、通用網絡控制器和管理軟件組成。管理層網絡采用BASE-T以太網,以標準TCP/IP協議互相通信,在物理連接上利用現有的綜合布線路由,通過網絡設備的設置將管理層網絡連通,其實時性強,幾乎無通信阻塞之憂。

控制層

控制傳輸層采用BACnet或Lonworks協議,現場設備層采用現場總線

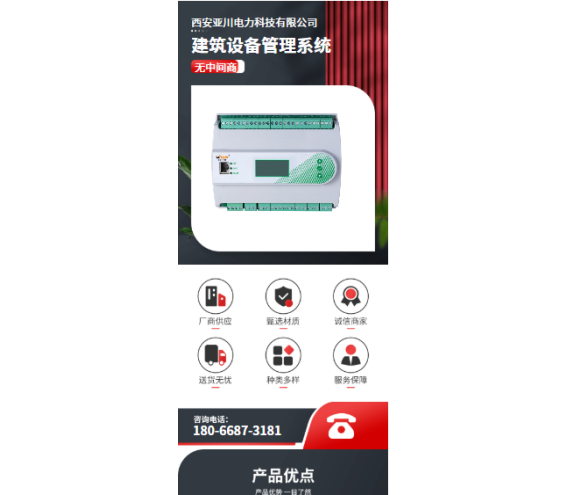

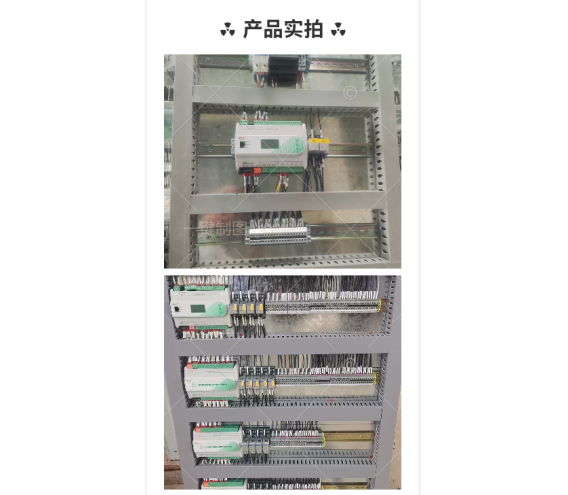

DDC可編程控制器 YCS-1664C

1、帶液晶屏文本顯示實時數據與狀態，按鍵可調試，設置及操控
2、2路RS485通信接口。1路二總線通訊可接多種通訊型傳感器（可對外通信鏈路供電）。IP型modbus TCP/IP通訊
3、16路通用輸入、6路數字量輸出、4路模擬量輸出
4、串口支持Modbus-RTU等
5、35mm標準導軌式安裝

4)樓宇自控系統BAS-監控要求

空氣處理系統:

風機的啟停、變頻控制、運行狀態顯示、故障報警:

送風、回風、室外溫濕度的監測:

回風CO2 的監測:

冷熱水流量調節

風門、風機、調節闊之間的連鎖控制:

系統防凍保護。

變風量末端的溫度及風量控制。

送排風系統:

風機的啟停控制、運行狀態顯示、故障報警。

展柜、陳列展覽區和藏品庫區設置溫濕度數據采集點:

排水系統:

水泵的運行狀態顯示、故障報警

超高水位報警。

照明系統:

照明控制采用智能總線控制系統,通過網關接入IBMS或BAS系統,相關照明配電箱內設智能控制模塊,設場景、時間控制。

供配電系統:

系統采用獨立的總線控制設備,預留標準的集成接口

柴油發電機組電流、電壓、油箱油位顯示。

電梯

電梯控制自成系統,通過標準接口及網關接入BAS系統,監視電梯運行狀態。

其中電梯、變電站綜合保護系統、低壓監控系統、智能照明所配的控制系統應具有標準通信接口,其信息可通過網關接入設備控制系統,樓宇控制系統留有火災報警系統、安防系統及相關系統的通信接口,對其具有狀態監視功能。

5)樓宇自控系統BAS-節能運行方案

(1)夜間風:在涼爽季節,用夜間新風充滿建筑物,以節約空調能量。

(2)變流量技術:采用變流量技術有效地控制空調水系統,實現水系統控制的節能控制。

(3)變風量技術:采用變風量技術控制風管系統,實現對樓字自控系統的節能控制。

利用以上先進的計算機監控技術對本項目的各種樓字自動化設備進行集中的實時監測和控制,為用戶提供舒適、便捷的工作環境,并在此基礎上通過資源的優化配置和系統的優化運行達到節約能源和人力的目的。
