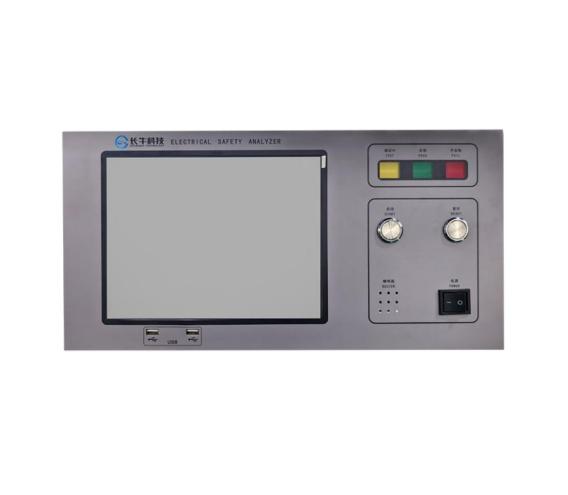

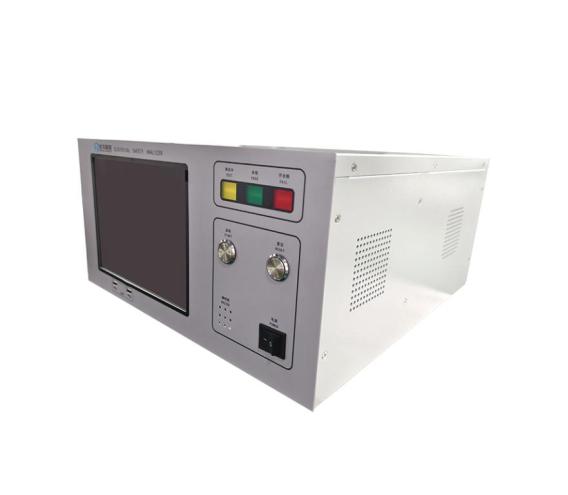

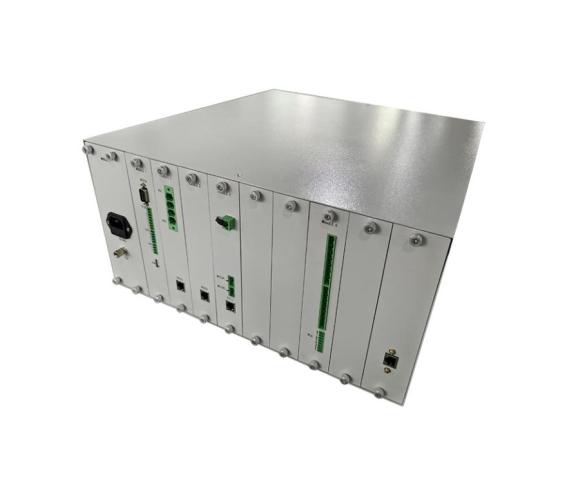

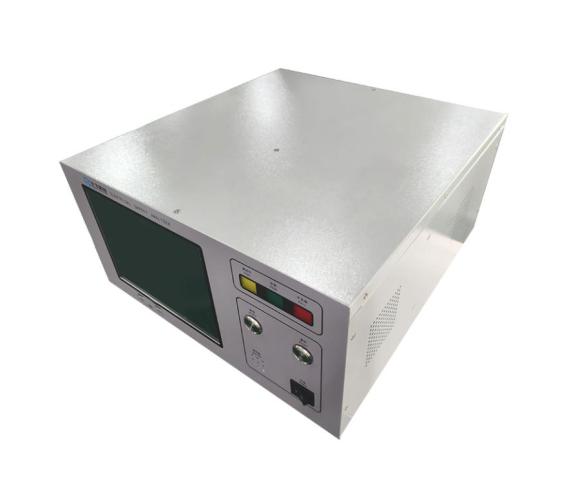

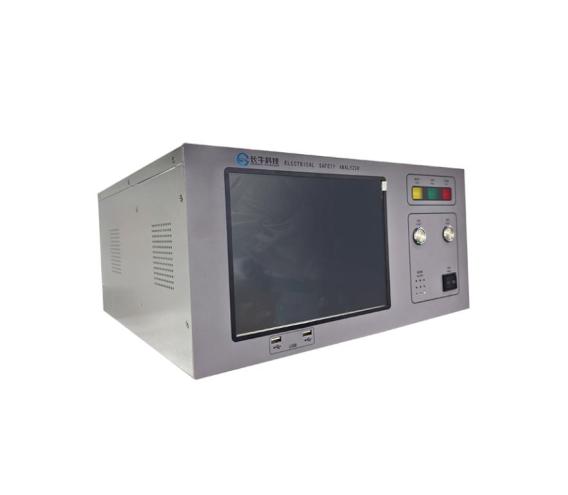

該系列產品可對電機的整機質量檢查試驗與質量控制。系統采用工控機進行集中控制，一次接線即可完成全部測試項目，并對測試結果自動進行分析、判斷、統計、存儲、打印（打印機需方自備）。可預置用戶全部參數，以備檢測時調用。

檢測項目：直流低電阻、絕緣電阻、電氣強度（漏電流測試）、匝間沖擊測試。

技術參數：

1、繞組直流低電阻

繞組兩端施加直流，測出當前環境下的溫度和繞組電阻，并轉換為指定溫度下(20℃或25℃)的電阻值，具備電阻阻值及電阻不平衡度判斷。

測試范圍5mΩ～20000Ω

測量精度±（0.2%讀數值+5個字）

溫度測量（0.0～60.0）℃，精度：±0.5℃

三相電阻不平衡率0.0％～99.9％

2、絕緣電阻（繞組對機殼）

測試條件DC 200V～1000V

精度±（0.5%設定值+10V）

電阻量程1MΩ～2000MΩ

精度1～100MΩ，±（0.5％×顯示值+5個字）

100-1000MΩ，±（0.5％×顯示值+5個字）

測試時間0.0-999.9S

3、 交流耐壓（繞組對機殼）

測試條件300～3000V AC

電壓精度±（0.5%讀數值+3V）

電流量程0.10～5.00mA

電流精度±（0.5%讀數值+5個字）

測試時間0.0-999.9S

電弧偵測1-30級，0為關閉

4、 匝間

繞組兩端施加一定幅值、波形的沖擊電壓，振蕩波形與標準波形比較，比較波形之前的差異程度。

匝間波形比較需要兩種方式：1、與采樣波形相互比較。2、兩兩繞組之間相互比較。

脈沖電壓峰值500～3000V

電壓精度±（0.5%讀數值+5V）

波前時間≤0.5μs

波形采集采集頻率：5kHz~20MHz，分辨率：8位AD

存儲深度：1k字節，多次測試：（1~30）次連續

判別方式面積、差積
