產品概述

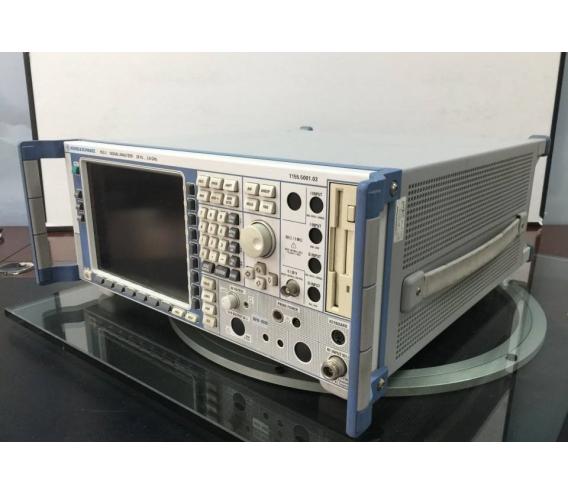

R&S FSQ3 信號分析儀將兩種儀器合二為一。它提供高達 120 MHz 解調帶寬的信號分析以及高端頻譜分析儀的動態范圍。

• 頻率范圍：20 Hz 至 3.6 GHz
• 高端頻譜分析儀的動態范圍
  • TOI + 25 dBm，典型值
  • 1 dB 壓縮 +13 dBm，典型值
  • 84 dB ACLR/3GPP，帶噪聲校正
• 28 MHz 解調帶寬（可選 120 MHz）
• 16 Msample I 和 Q 內存，可擴展至 705 Msample
• 用于數字解調測量的應用固件
  • 藍牙?
  • GSM/邊緣
  • 3GPP WCDMA、HSDPA、TD-SCDMA
  • 3GPP、LTE
  • CDMA2000?、1xEV-DV、1xEV-DO o WLAN 802.11a/b/g/j
  • WiMAX 802.16-2004、802.16e-2005
  • 通用矢量信號分析
• 射頻性能
  • 帶前置放大器的 DANL < -152 dBm (10Hz)
  • 相位噪聲典型值 - 10 kHz 偏移時為 133 dBc (1Hz)，CF 640 MHz
  • 相位噪聲典型值 - 160 dBc/Hz @ 10 MHz 偏移，CF 640 MHz
  • TOI 典型值 ±25分貝
  • 1 dB 壓縮點 + 13 dBm
  • 3GPP ACLR 77 dB、84 dB 帶噪聲校正
  • 4 載波場景的 ACLR：77 dB（帶噪聲校正）
• 準確性
  • 高達 3.6 GHz 時總電平不確定度為 0.3 dB
• IQ 下變頻器
  • 中頻數字轉換器 14 位 81.6 MHz（20.4 MHz 中頻）
  • IF 數字轉換器 326.4 MHz（選項 FSQ-B72）
  • IQ 帶寬 (RF) 28 MHz（使用選件 FSQ-B72 時高達 120 MHz）
  • 無雜散動態范圍 > 80 分貝
  • IQ 內存 I 和 Q 每個 16 Msamples；通過 GPIB 或 LAN 輸出
  • 采樣率：續 可設置范圍為 10 kHz 至 81.6 MHz；例如 IEEE802.11a 為 20 MHz
• 速度
  • 頻域掃描時間為 2.5ms
  • 時域掃描時間為 1 μs
  • 通過 GPIB 進行高達 70 次遠程測量/秒
  • 高達 80 次手動測量/秒（屏幕更新）
