1、簡介

·原理：
結構材料中的裂紋、形變、脫粘分層等損傷過程常伴有聲波產生，接收分析這個聲波并判斷損傷的類型、程度和位置，對結構件完整性做出健康評價。

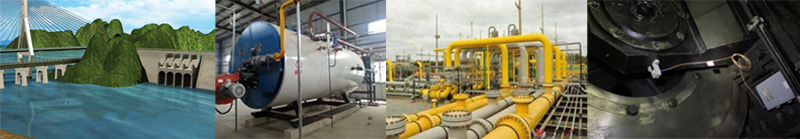

例如：橋梁大壩等金屬非金屬結構的裂紋開裂，石油化工設備壓力容器等金屬結構的裂紋開裂，閥門管道等結構的裂紋開裂，發電機、車床等轉動設備結構的裂紋開裂，等。

·應用結果：

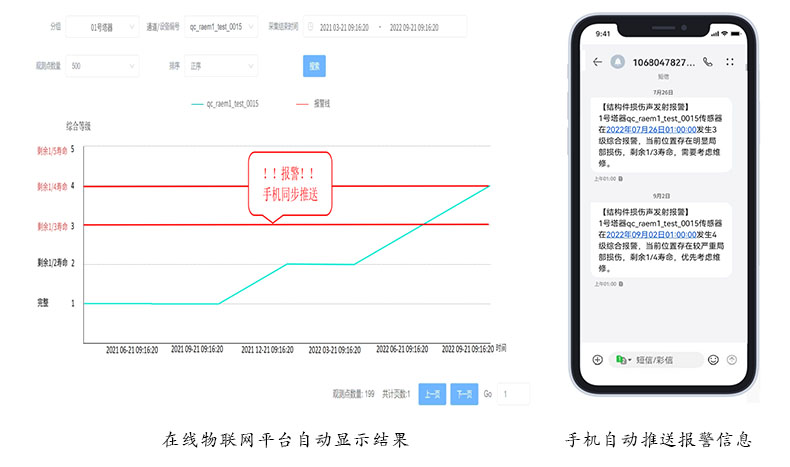

365天在線監測檢測，全過程自動分析結果，物聯網遠程使用，手機報警推送。

·自動給出監測診斷結果   ·在線和歷史數據屏幕顯示  ·在線手機報警推送

總結

實現了各種材料的結構件損傷聲波（聲發射）監測檢測，并把損傷等級推送給用戶。用戶可根據等級及時開展對應維修，以延長結構件壽命，杜絕設備因結構件失效導致的事故和損失。

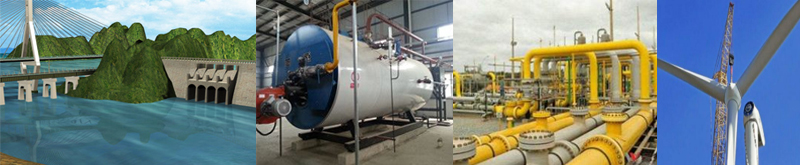

?適用于各種材料設備（如橋梁、風電、刀具、儲罐、作業平臺等設備）的結構件損傷監測；
詳細應用例子：橋梁大壩等金屬非金屬結構的裂紋開裂，石油化工設備壓力容器等金屬結構的裂紋開裂，閥門管道等結構的裂紋開裂，發電機、車床等轉動設備結構的裂紋開裂，等。

優點：
·完全免布線
·內置電池供電，連續工作4小時以上，適合定期檢測
·也可電纜供電，這樣就可以長期自動監測檢測
·內置傳感器，中心頻率40kHz，頻率范圍15kHz~70kHz，滿足結構檢測，傳感器也可更換。
·內置高精度無線同步時鐘，8通道同步時鐘優于10us，可以做時差定位評級
·小巧，底部帶磁鐵，現場安裝方便。
·數據既可傳輸到電腦做深入分析，又可上傳到云平臺自動評級。

2、解決方案-RAEM1系列遠程聲波（聲發射）監測系統：

·適用于各種材料的結構件損傷監測檢測（如各種材料的橋梁、風電、刀具、儲罐、作業平臺等設備結構件的損傷監測檢測）

系統示意圖

·多種數據輸出通訊方式（WiFi、4G、以太網、RS485 等），可根據用戶需求配置，實現定期檢測/本地長期監測檢測/遠程長期監測檢測等多種應用方式。
注：上述系統都有手機app藍牙通訊巡檢和現場調試設置功能。

3、主要軟硬件介紹

RAEM1系列遠程聲波（聲發射）監測系統：

系統組成：采集器，平臺，客戶終端(可多個采集器組成多通道監測系統，對大型設備實時監測）

1）配置表

傳感器			GI40窄頻帶內置前放一體化
			GI150窄頻帶內置前放一體化
采集器	名稱		RAEM1采集器
	通訊方式	有線	RS-485
			CAN
			LAN
		無線	4G(流量計費參考運營商套餐)
			WIFI
			藍牙(手機藍牙巡檢)
			LORA(組網)
終端 輸出	手機		APP
			小程序
			短信
			郵件
	云平臺		清誠物聯網云平臺
			阿里云平臺
			亞馬遜云平臺
	電腦軟件		SWAE軟件
			RAEM1軟件

2）RAEM1采集器

集傳感器、采集卡、數據通訊(藍牙等)、電池供電、無線時鐘同步為一體的RAEM1智能聲波（聲發射）采集器。

3）傳感器

GI40或GI150系列傳感器，將機械信號轉化為電信號輸入聲波（聲發射）采集分析系統

GI40或GI150系列

4）平臺

云端服務器、局域網、PC、手機等。

5）參數指標

通道組合	單通道或多通道組合使用	采樣精度	16位
采集方式	門限觸發/時間觸發	系統噪聲	優于30dB
采樣頻率	單個通道最大采樣率2M點/秒	動態范圍	70dB
防護等級	IP65	輸入帶寬	10kHz-1000kHz
供電	12VDC	重量	220g
模擬濾波器	30kHz、125kHz兩個高通濾波器，80kHz、175kHz兩個低通濾波器組合，默認30kHz~80kHz， 125kHz~175kHz兩種帶通濾波器組合，出廠固定
數字濾波器	256階的FIR濾波器，OKHz~1000kHz頻率范圍內任意數值設置直通、高通、低通、帶通
傳感器	內置前放系列傳感器，三種內置前放可選28V40dB，12V34dB，5V26dB
數據輸出	波形、參數、參數評級
AE特征參數參數	到達時間，幅度，振鈴計數，能量，上升時間，持續時間，RMS，ASL
內置SD卡容量	64G（可拓展至512G）
通訊方式	4G、網口、WiFi、RS485（可根據用戶要求定制其他通訊方式，如NB-IOT、Lora等）
使用溫度范圍	-20℃~60℃。（WiFi版本為0℃~60℃）
尺寸	圓筒直徑φ62mm，高度 100mm
安裝	底部自帶磁性，可吸附于被測物體表面
