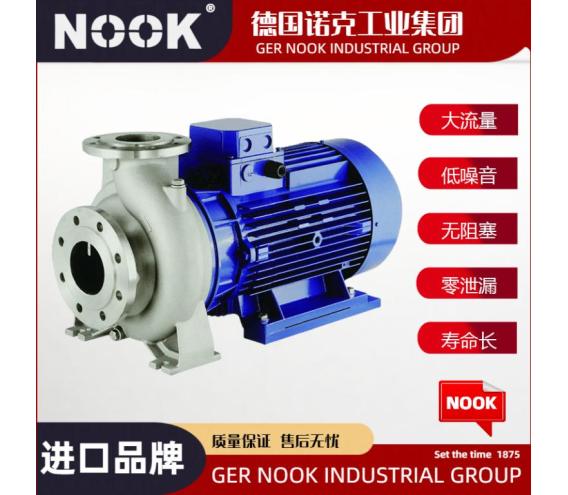

• 產品名稱:進口不銹鋼耐腐蝕離心泵
• 產品型號:
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/A-centrifugal/144.html

一、進口不銹鋼耐腐蝕離心泵產品概述

進口不銹鋼耐腐蝕離心泵@德國NOOK諾克之性能參數，采用外置聚四氟乙烯波紋管機械密封，其特點是能夠補償泵軸徑向跳動，單端密封外裝，裝卸方便，工作狀態直觀，耐腐蝕耐磨密封性能，多層保護，延長機封使用壽命；對于輸送含有雜質顆粒的腐蝕性介質，可配備單面硬硬（碳化硅-碳化硅）機械密封，無需冷卻水。采用無壓燒結碳化硅密封，采用強堿、氫氟酸等強腐蝕性介質；用戶需要考慮介質中的固體含量和介質的特殊腐蝕性。濃硫用鑄鐵、碳鋼二種材料和優秀水利模型進行優化設計而成。是理想的新一代化工泵。耐腐蝕氟塑料化工離心泵是按照國際標準設計的。泵體采用金屬外殼內襯多氟乙烯丙烯（F46）。泵蓋、葉輪和襯套均采用金屬嵌件和氟塑料擠壓成型。采用外裝波紋管機械密封。靜環由99%氧化鋁陶瓷或氮化硅制成。動環由聚四氟乙烯填充材料制成。耐腐蝕、耐磨損，適用于輸送任何濃度的、、醋酸和氫氟酸。具有硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，是目前耐腐蝕能力最強的設備之一。

二、進口不銹鋼耐腐蝕離心泵選型參數

公稱通徑：25～400mm

流量范圍：3.6～2000m3/h

揚程范圍：5～55m

功率范圍：1.5～18.5KW

轉速范圍：740-2900r/min

溫度范圍：-20℃～120℃

工作壓力：≤1.6Mpa

泵體材質：WCB、304、316、四氟

三、進口不銹鋼耐腐蝕離心泵泵特點

1、運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

2、滴水不漏：該泵軸封采用外裝式優質機械密封，動、靜環采用新型碳化硅對碳化硅制成，耐腐蝕、耐磨損、無泄漏、使用壽命長。

3、噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

4、故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。

5、維修方便：更換密封、軸承、簡易方便。

6、占地更省：出口可向左、向右、向上三個方向，便管道布置安裝，節省空間。

7、該泵軸封采用外裝式優質機械密封，動、靜環采用新型硬質合金或陶瓷制成，耐磨損、無泄漏、使用壽命長。

8、進口不銹鋼耐腐蝕離心泵過流部件均采用氟塑料合金制造。結構緊湊，操作方便，價格低廉。兩種類型的泵殼、葉輪和機器密封可以互換使用。

四、進口不銹鋼耐腐蝕離心泵使用條件

進口不銹鋼耐腐蝕離心泵專用鋼鐵大量應用于80～100%的，溫度可達60-80℃。鋼鐵在這一濃度和溫度范圍的中，表面能產生保護性的鐵膜層。鑄鐵不適用于超過100%的，可能是由于三氧化硫與鐵中所含的硅反應，使鑄鐵變脆。碳鋼不適用于100～102％的，超過102%的酸則又適用，溫度限定約為60℃。稀對鋼鐵的腐蝕很大，當酸濃度為47%左右時，腐蝕率達到最高值。當酸濃度大于65%時，鋼鐵的腐蝕率顯著降低。但是在65～80%這一段濃度中，最好還是不使用鋼鐵，以用鉛或其它耐稀酸材料更為安全。結構緊湊、耐腐蝕性強、密封性能好、運行平穩、噪音低、機械強度高、不老化、不分解毒物、維修方便、流道暢通、高效節能。等消除跑、冒、滴、漏，廣泛應用于化工、酸、堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化工箔、科研機構、國防行業等行業。

濃度：80%～98%    專用鑄鐵使用溫度：25℃～50℃

濃度：80%～98%    專用碳鋼使用溫度：25℃～60℃

五、進口不銹鋼耐腐蝕離心泵性能參數

六、進口不銹鋼耐腐蝕離心泵結構圖

七、進口不銹鋼耐腐蝕離心泵結構說明

●泵體：由一種模壓塑料合金制成，嵌入左右兩側的鋼法蘭環中。

●不銹鋼板（1Crl8Ni9Ti）模壓在后蓋右側，形成塑料合金。

●葉輪：連接軸。金屬軸采用優質鋼材，外層塑料合金模壓成型。葉輪和金屬軸牢固地結合在一起，保證軸和葉輪后部的扭矩。力，使介質的接液部分為塑料合金。

●機械密封無冷卻水可調端面密封技術，采用碳化硅、高純氧化鋁陶瓷，填充PTFE、石墨等材料。

八、進口不銹鋼耐腐蝕離心泵主要部件材質表

九、進口不銹鋼耐腐蝕離心泵安裝使用及注意事項和維護

1、濃泵安裝前應仔細檢查泵體流道內有無硬質物，以免運行時損壞葉輪和泵體。
2、濃泵的出口管路上要安裝調節閥，以控制泵在額定工況內運行。
3、打開進口閥門，使液體充滿整個泵腔。
4、接通電源，當泵達到正常轉速后，再逐漸打開吐出管道上的閥門，并調節到所需的工況。
5、檢查電機、軸承處溫升≤70℃發現異常及時處理。
6、嚴禁機械密封在干磨情況下工作。

十、進口不銹鋼耐腐蝕離心泵使用說明

啟動和停止

●向泵中注入足夠的液體（注入）。

●檢查支架油室油位是否在規定范圍內。

●檢查電機的運行方向，檢查泵的放置標記。

●關閉出口閥和壓力表旋塞。

●啟動電機，打開壓力表旋塞，慢慢打開出口閥。當儀表指針指向所需位置時，停止出口閥尺寸的調整。

●需要停車時，先關閉出水閥，再切斷電源。

進口不銹鋼耐腐蝕離心泵拆卸和安裝

泵拆卸

●泵與電機采用爪式聯軸器連接。拆卸時，松開支架與底座的四個連接螺栓，使泵與電機脫離。

●松開泵體后蓋的連接螺栓。使用木柄輕輕敲擊泵體以脫離。

●松開聯軸器中連接葉輪軸和泵軸莫氏錐度的吊裝螺栓。

●松開機械密封！松開螺絲，用木錘敲擊聯軸器中心的螺栓，將葉輪、后蓋和葉輪軸和泵軸莫氏錐度后的密封動圈拉出。松開后蓋蓋上蓋螺絲。去掉它。

●松開泵軸左右壓蓋螺釘。取出泵軸、軸承，清洗支架油室。

裝配

密封動環、靜環、后蓋、壓蓋、葉輪、泵體等的固定環按拆卸的相反順序安裝。

使用注意事項

安裝及注意事項

●安裝前檢查泵和電機。所有零件應完好無損，泵內無雜物。

●將泵連接到水平位置，連接進出水管，打開電源。然后用手移動聯軸器。檢查摩擦現象。旋轉輕松均勻，安裝完畢。

●塑料合金離心泵的鋼比金屬少，所以管道的重量不能直接壓在泵體上。船尾和出口管道應由附加支架支撐。揚程高的泵還應在出口處安裝止回閥。突然停止的水錘被摧毀。

●所有接頭必須保持密封，以防止漏氣和液體影響泵的性能。

●運行中如發現有亂流或異響，應立即停車查明原因。

十一、進口不銹鋼耐腐蝕離心泵故障與排除
