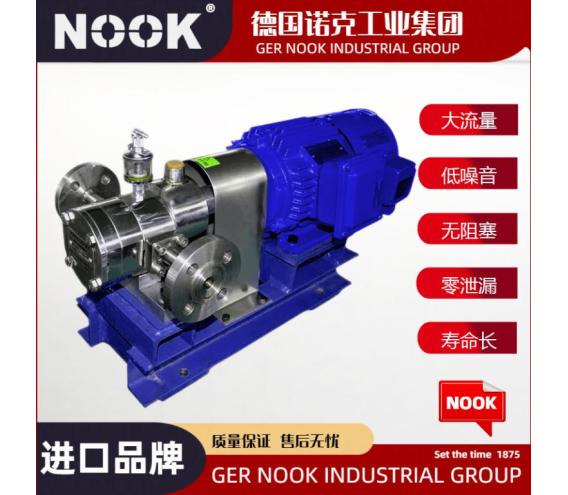

• 產品名稱:進口瀝青保溫離心泵
• 產品型號:
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/A-centrifugal/122.html

一、進口瀝青保溫離心泵產品概述

進口瀝青保溫離心泵@德國NOOK諾克適用于輸送無腐蝕性、不含固體顆粒、常溫下具有凝固性的介質。特別適用于寒冷地區室外安裝時介質需要保溫的場合。泵體上裝有空心夾層和帶進出口的法蘭。用于輸送導熱油、蒸汽、熱水時對液體和泵進行加熱或冷卻及保溫。性能穩定，有整套保溫程序性能設計，保溫泵的泵體設有空心夾層，并設有進出口法蘭，可用于導熱油、蒸氣、熱水、等可加熱介質對輸送的液體和泵進行加熱保溫及冷卻該泵傳動方式有電機直聯和減速機兩種，當液體粘度超過1500cSt時，應采用減速機傳動，德國NOOK諾克水泵結構設有夾套保溫室，可輸入某種液體。熱水，冷水都可以使用保溫，保溫室外部設有接管孔接入，高溫保溫夾套層可接入蒸汽，熱水冷水，低溫高溫看實際情況來決定。用戶也可以根據實際使用來安排進口瀝青保溫離心泵效能，泵設有機封冷水裝置循環室，能保水泵工作室良性循環，使機封軸承電機等部件起了極大性能作用。

二、進口瀝青保溫離心泵選型參數

公稱通徑：25～500

流量范圍：1~5003/h

揚程范圍：10~125

功率范圍：1.5～18.5KW

轉速范圍：2900r/in

溫度范圍：-18~2000C（如果溫度超過900C，請在選擇前說明）

粘度范圍：高達 1000000Cps

工作壓力：1-120bar（取決于粘度）

泵體材質：工具鋼、硬質合金、304、316、2520

三、進口瀝青保溫離心泵結構特點

(1)瀝青保溫夾套泵、瀝青保溫夾套水泵、瀝青保溫夾套離心泵、不銹鋼瀝青保溫夾套泵系根據國際標準IS02858所規定性能，
設計主要由泵體(1)、泵蓋(2)、葉輪(3)、泵軸(4)、軸套(5)、密封環(6)、機封(7)、機封壓蓋(8)、保溫室、(9)、冷水循環室(10)、葉輪螺母(11)、止動墊片(12)、懸架支架(13)、軸承壓蓋(14)。

(2)進口瀝青保溫夾套離心泵適用于工礦、企業、城市給排水保溫水泵，可供輸送各類保溫類液體，可用于化工液能結晶產品保溫，保溫溫度80℃—200℃。

(3)進口瀝青保溫夾套離心泵性能穩定，有整套保溫程序性能設計，水泵結構設有保溫室某種液體。熱水，冷水都可以使用保溫，保溫室外部設有接管孔接入，高溫保溫可接入蒸汽，熱水冷水，低溫高溫看實際情況來決定。用戶也可以根據實際使用來安排水泵效能，泵設有機封冷水裝置循環室，能保水泵工作室良性循環，使機封軸承電機等部件起了極大性能作用。

(4)進口瀝青保溫夾套離心泵在使用期間，性能穩定，工作效率高，使用雙端面機封加外冷卻。據用戶需要，可墊料裝置。

2、密封與冷卻方式

泵的軸向密封采用填料密封或機械密封，以防止進氣或大量漏水，進口保溫離心泵泵結構*大區別在于泵

體不一樣，機封室不一樣。進口保溫離心泵蓋上設有內水封孔，外水封孔和冷卻室，冷卻室蓋上設有兩個密封圈，防止冷卻水外漏。

密封與冷卻方式有以下幾種：

(1)填料密封，體內水封，不接冷卻水

(2)填料密封，體內水封，接冷卻水

(3)填料密封，體外水封，不接冷卻水

(4)填料密封，體外水封，接冷卻水

(5)機械密封，不接冷卻水(機械密封時不鉆內水封孔)

(6)機械密封，外接冷卻水(機械密封時不鉆內水封孑L)

四、進口瀝青保溫夾套離心泵主要用途及適用范圍

進口瀝青保溫夾套離心泵(軸向吸入)瀝青保溫夾套離心泵，適用于工業，如冶金、電站、紡織、化工、印染、陶瓷、橡膠、采暖、余熱利用保溫等。

五、進口瀝青保溫夾套離心泵使用環境及工作條件

進口瀝青保溫夾套離心泵供輸送清水或物理及化學性質類似的工業保溫用水，溫度不高于200℃，泵的收入壓力不大于0．8pa。

六、進口瀝青保溫夾套離心泵結構圖

七、進口瀝青保溫夾套離心泵配件表

八、進口瀝青保溫夾套離心泵材質表

九、進口瀝青保溫夾套離心泵性能參數

十、進口瀝青保溫夾套離心泵安裝使用

1．泵安裝的好壞對泵的平穩運行和使用壽命有很重要的影響，所以安裝工作必須仔細地進行，不得草率行事。

2．水泵吸入管的安裝高度、長度和管徑應滿足計算值，力求簡短，減少不必要的損失(如彎頭等)。

3．吸入和吐出管路應有管架，泵不允許承受管路的負荷。

4．安裝地點應足夠寬暢，以方便檢修工作和良好散熱。

5．安裝順序：

(1)將機組放在埋有地腳螺栓的基礎上，在底座與基礎之間放成對墊，作找正用。

(2)松開聯軸器，用水平儀分別放在泵軸和底座上，通過調整楔塊墊使機組至水平，找正后，適當擰緊地腳螺栓，以防走動。

(3)用混凝土灌注底座和地腳螺栓孔。

(4)待混凝土干固后，檢查底座和地腳螺栓是否有不良或松動等現象，檢查合格后應擰緊地腳螺栓，并重新檢查泵的水平度。

(5)校正泵軸和電機軸的同軸度，在聯軸器外圓上的偏差允許0.1毫米，兩聯軸器平面間的間隙應保證2～3毫米，在兩聯軸器端面一周上，最大和最小間隙差數不得超過0.3毫米。

(6)在接好管路及確定原動機轉動方向后，再接上聯軸器，并再校核一遍圓的同軸度。

(7)在機組實際試運轉3～4小時后作最后檢查，如沒有不良現象則認為安裝合格。

(8)在安裝過程中為防止雜物落入機器內，應將機組所有孔眼均蓋好。

(9)泵在開啟前對進出管路進行清洗時，在瀝青保溫夾套層的進口段需加上過濾器，以防雜物進入泵內。

十一、進口瀝青保溫夾套離心泵拆卸裝配

1．泵的拆卸順序

(1)放凈泵內液體及軸承托架內的潤滑油。

(2)擰電機固定螺栓，將電機搬離底座，拆下兩半聯軸器。

(3)拆下泵蓋聯接，松開軸承座托架螺栓，將泵蓋連同軸承托架和轉子部份一起從泵體內抽出。

(4)擰下葉輪螺母，拆下葉輪。

(5)擰下泵蓋與軸承座螺栓，拆下泵蓋。

(6)擰下右端軸承蓋螺栓，拆去軸承蓋。

(7)拆下軸承擋圈。

(8)將泵軸從軸承座中壓出。

(9)在泵軸壓出軸承和取下機械密封件動環和“0”形圈彈簧(不損壞，無須取下)。

(10)在軸承座內壓出靜環“0"形圈。

2．泵的裝配

泵的裝配順序可按拆卸相反順序進行。拆卸后再裝配時要檢查機械密封件和各零件是否失效，如有失效損壞現象等發生，一定要換新的備件，安裝時務必小心謹慎，不要敲打，以免．損壞零件。

十二、進口瀝青保溫夾套離心泵故障與排除
