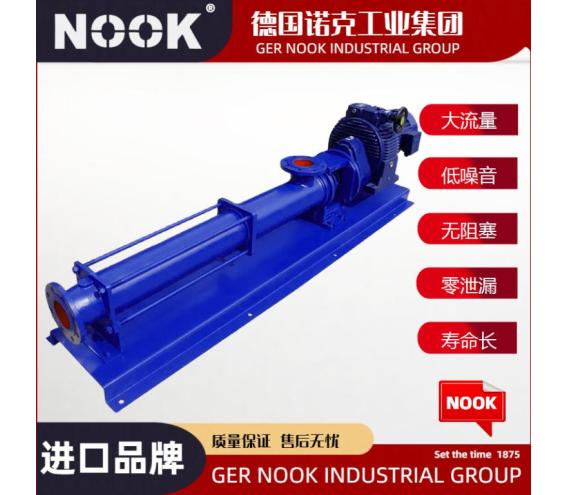

• 產品名稱:進口橡膠螺桿泵
• 產品型號:
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/Screw/256.html

一、進口橡膠螺桿泵產品概述

德國NOOK諾克@進口橡膠螺桿泵系按迥轉嚙合容積式原理工作的新型泵種，主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。由于該二部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推行流動，內部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa，揚程60m(清水)，自吸高度一般在6m，適用于輸送介質溫度80℃以下(特殊要求可達150℃)。因定子選用多種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特點。其流量與轉速成正比。 傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。這種螺桿泵零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆。單螺桿泵的工作原理是：螺桿泵工作時，液體被吸入后就進入螺紋與泵殼所圍的密封空間，當主動螺桿旋轉時，螺桿泵密封容積在螺牙的擠壓下提高螺桿泵壓力，并沿軸向移動。由于螺桿是等速旋轉，所以液體出流流量也是均勻的。單螺桿泵特點為：螺桿泵損失小，經濟性能好。壓力高而均勻，流量均勻，轉速高，能與原動機直聯。

二 、進口橡膠螺桿泵選型參數

公稱通徑：25～500mm

流量范圍：0.4-70m3/h

揚程范圍：7-120m

功率范圍：2.2-30kw

轉速范圍：740-2900r/min

溫度范圍：-20℃～200℃

工作壓力：0.6-2.4MPa

泵體材質：Q235; SUS304; SUS316L

三、進口橡膠螺桿泵結構圖

四、進口橡膠螺桿泵特點

1、轉子：根據介質特性，有多種材料可供選擇（40Cr、304、316L、2205…）,轉子表面經過硬化處理后，硬度可達HRC55，更加耐磨，且經過特殊拋光后，表面光潔度可達0.2。

2、定子：定子橡膠套材質可以選擇丁晴橡膠、氟橡膠、三元乙丙橡膠、超耐磨橡膠、食品級橡膠等多種橡膠材質，共40多種配方，能夠滿足各種磨蝕、腐蝕、高溫及其他苛刻工況。

3、橡膠：這是立式單螺桿泵最常選用的定子材質，耐最高溫度為+100℃，耐磨性優，耐老化性、耐蒸汽性、耐燃性均很好，一般輸送水（污水）、泥漿、汽油等介質。

4、氟橡膠：氟橡膠比橡膠的性能更優越，耐最高溫度為+150℃，耐磨性，耐老化性、耐蒸汽性、耐燃性均為優，一般輸送膠液、沼液、沼渣，濃等介質，性能高，價格也高，所以不是必要的情況下，不需要選擇氟橡膠。

5、食品橡膠：食品橡膠顧名思義就是食品級的，一般輸送無腐蝕性的食品用油，比如植物油、礦物油、蜜糖等，也可用于泥漿、汽油等介質。

五、進口橡膠螺桿泵定子的材料有以下幾種

NBR丁晴橡膠--礦物油脂及烴油類、弱酸和堿等。

EPDM三元乙丙橡膠--酸、堿及蒸汽等。

FPM氟橡膠--烴、苯、烷、溶劑等。

在選用橡膠螺桿泵時，一定要說明輸送介質的名稱、溫度。如果選用材質不當，嚴重影響泵的使用效果。

萬向節：外部使用橡膠護套，內部使用脂潤滑，采用國標十字軸結構，傳動扭矩大，可靠性高，壽命長，維護方便。

軸封：有填料密封、單端面機械密封、雙端面機械密封等多種密封方式，且填料密封及單端面機械密封方式可以互換。

進口腔體及出口短接：有多種材質可供選擇，且進口腔體可實現上進、左進及右進的方向互換，安裝方式更加靈活。

軸承座或支撐架：減速器與泵采用聯軸器連接時，采用軸承座結構，當減速器與泵直連時，使用支撐架結構。

進口橡膠螺桿泵由多種彈性材料制成，因此該種類型的泵可以輸送粘度高達80％的高粘度流體，并可以用來輸送含有硬懸浮顆粒的易磨損介質或含有纖維的介質。它的流量與轉速成正比，廣泛用于環保，造紙，印染，化工，制藥等行業。

六、進口橡膠螺桿泵主要應用場合

七、進口橡膠螺桿泵橡膠套的選擇

進口橡膠螺桿泵襯套為橡膠制品，也是單螺桿泵的一個易損件，它的選擇好壞，直接影響襯套的壽命，一般正常情況下襯套的壽命為6-12個月，如果選用不當，襯套可能從鋼管中脫落或橡膠掉塊。所以要求我們對橡膠的基本特性及橡膠對各種不同介質的適應性有所了解，根據我們的經驗列出以下特性表。

八、進口橡膠螺桿泵橡膠基本特性

九、進口橡膠螺桿泵的襯套常用橡膠

十、進口橡膠螺桿泵性能參數

十一、進口橡膠螺桿泵故障原因及排除方法
