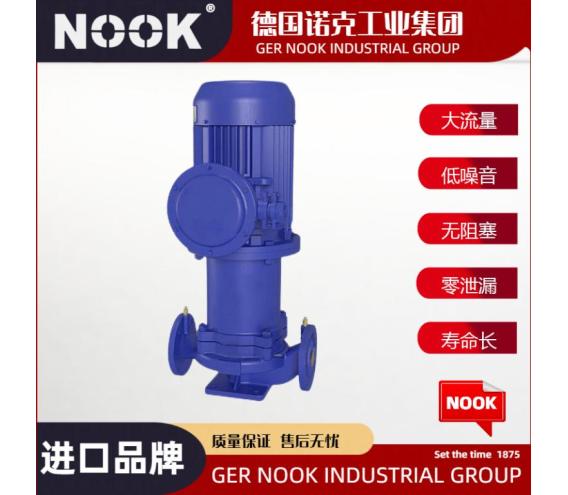

一、進口管道磁力泵產品概述

德國NOOK諾克@進口管道磁力泵是一種新型管道泵，它既具有管道離心泵的特點、又具有磁力化工泵的優點，是最新一代的無泄漏管道離心泵。進口管道磁力泵由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。

二、進口管道磁力泵選型參數

公稱通徑：25～250mm

流量范圍：8-200m3/h

揚程范圍：15～80m

功率范圍：0.75-75kw

轉速范圍：740-3750r/min

溫度范圍：-28℃～120℃

工作壓力：1.6Mpa

泵體材質：WCB、304、316、316L

三、進口管道磁力泵產品特點

1、進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質；

2、材質優良，泵體、葉輪、隔離套等過濾部件均采用優質不銹鋼制造；

3、軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石M106K，并設置了潤滑油槽，有效地保證泵的使用壽命；

4、立式安裝，結構緊湊、占地面積小；

5、振動小，噪音低，運行特別平穩；

6、泵的絕大多數零部件與CQB系列磁力泵互換，泵的性能與CQB系列相同；流量為3.2-100m3/h；揚程為20-80m；功率為0.75-75Kw

四、進口管道磁力泵結構圖

五、進口管道磁力泵主要配件表

六、進口管道磁力泵性能參數

七、進口管道磁力泵性能參數

八、進口管道磁力泵主要材料的耐腐蝕性能(供參考)

九、進口管道磁力泵主要材料的耐腐蝕性能(供參考)

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

十、進口管道磁力泵PVDF的物理機械性能

十一、進口管道磁力泵聚偏氟乙烯(PVDF)耐化學介質性能

十二、進口管道磁力泵氟塑料的而腐蝕性能表(僅供參考)

十三、進口管道磁力泵氟塑料的而腐蝕性能表(僅供參考)

十四、進口管道磁力泵注意事項

1.因化工磁力泵軸承的冷卻和潤滑是靠被輸送的介盾，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。

2.被輸送介質中，若含有固體顆粒，化工磁力泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

3.化工泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

4.被榆送的介質應在化工磁力泵泵材允許范圍內。化工磁力泵的使用溫度最低不能低于零下30℃最高不能超過100℃。輸送吸入壓力不大于0.2MPa，最大工作莊力1.6MPa，密度不大于1600Kg/m3，粘度不大于30X10-6m㎡/s的不含硬顆粒和纖維的液體。

5.對于輸送液為易沉淀結易的介質，使用后應及時清洗，排凈化工磁力泵內積液。

6.化工磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。化工磁力泵驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。化工磁力泵堅固耐用的泵體結構雖然接觸液體部分是氟塑料，但化工磁力泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。

十五、進口管道磁力泵故障與排除
