一、進口擺線齒輪泵產品概述

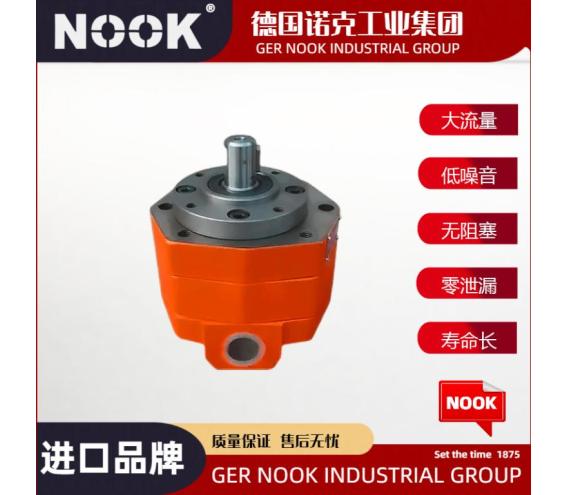

德國NOOK諾克@進口擺線齒輪泵是一種容積式內嚙合齒輪泵，其內齒輪（即外轉子）為圓弧齒形，外齒輪（即內轉子）為短幅外擺線的新型齒輪泵。 擺線齒輪泵的主要工作元件是一對內嚙合擺線齒輪（即內外轉子），借助內外轉子在泵殼內繞平行軸做同方向旋轉產生相對運動（齒數差一），使內外轉子與泵體、泵蓋之間形成的密封油腔不斷發生變化，內外轉子把容積室分隔成幾個封閉的包液腔，在嚙合過程中，包液腔的容積不斷發生變化，當包液腔由小逐漸變大時，形成局部真空，在大氣壓作用下，油液經吸油管進入油泵吸油腔，填滿包液腔，當包液腔達到最大容積位置后，由大逐漸變小，油液被擠壓形成油壓，并被帶到壓油腔，完成泵油過程。由于該泵結構簡單、噪音低、輸油平穩、自吸性能好的高轉速特性，因而在低壓液壓系統中被廣泛采用，可作為動力泵或潤滑泵各冷卻泵，本泵適用于輸送各種油類。

二、進口擺線齒輪泵選型參數

公稱通徑：3/8"～25mm

流量范圍：4-125m3/h

揚程范圍：1～20m

功率范圍：0.55-130kw

轉速范圍：1500r/min

溫度范圍：-28℃～120℃

工作壓力：1.6Mpa-4Mpa

泵體材質：WCB、304、316、316L

三、進口擺線齒輪泵結構圖

四、進口擺線齒輪泵主要配件表

五、進口擺線齒輪泵性能參數

六、進口擺線齒輪泵性能參數

七、進口擺線齒輪泵性能參數

八、進口擺線齒輪泵使用維護說明

1、產品用途

本系列齒輪泵適用于低壓液壓系統中，用以輸送粘度為1～8°礦物油，油溫在10℃～60℃，如液壓油、機械油、燃料油，轉速1450轉/分，應用于機床、液壓機械、工程機械的液壓系統，作為系統的動力源，也可用于稀油站、冶金、礦山、石油、化工、紡織機械等設備中作輸油泵、潤滑泵、增加泵、燃油泵用，作潤滑泵用時或特殊條件下，也可以在100-1000轉/的低轉速狀態下使用。

2、結構特性

2.1進口擺線齒輪泵主要有泵體、齒輪、前蓋、后蓋、軸承、骨架油封等零部件組成。

2.2泵體、前、后蓋選用HT250灰鑄鐵，齒輪采用優質粉末冶金，泵軸選用40Cr結合鋼淬硬處理，軸承選用SF-1無油潤滑軸承或滾針軸承，密封采用雙唇丁睛橡膠(注油液溫度在60℃-200℃時或輸送介質有腐蝕性時，訂貨時說明)，使齒輪泵工作性能穩定耐磨損，壽命長。

3、泵的特點

3.1體積小，重量輕，結構簡單，價格低，工作可靠。

3.2具有很好的自吸性，開機時無需灌油，次使用也不需灌油。

3.3外泄漏擺線齒輪泵，可作雙向泵用，進油口和出油口隨軸的旋轉方向改變而改變，內泄漏泵不可以，只能作單向旋轉。

3.4安裝、使用、維護方便。

3.5如改制成內泄漏填料密封齒輪泵可以輸送膠水，油漆，涂料等有腐蝕性的價質。

3.6低轉速狀態下，更加適合輸送重油、高粘度液體。

4、安裝、操作及注意事項

4.1安裝

a泵軸如與電機聯接，應采用彈性聯軸器，同心度應在0.1mm以內，用手旋轉聯軸器不得有過緊或輕重不均的現象。

b泵軸如與孔聯接，泵軸與孔的配合間隙應在0.02-0.03mm之間不許強行敲打，以免使泵軸卡死。

c泵的進油管徑不得小于或大于泵的進口直徑，進油管設計要盡可能短，彎路盡量少，出油管徑不得小于進油管徑的3/4。管道安裝前應將內壁用高壓油清洗干凈，不得存在硬顆粒雜物，進油管應安裝過濾器，過濾器的流量應是泵流量的二倍，進油管路部分的所有接頭密封要可靠，不得漏氣。

4.2操作

a點動電機，確認泵油的旋轉方向是否與標牌上箭頭指向相同。

b開機運轉后應檢查泵進出口壓力在泵的規定使用壓力范圍內。

c觀察泵在運轉過程中是否有異常聲音或過熱現象，如有要停機檢查。

4.3注意事項

a本系列泵不適用于輸送高度揮發或閃點低的液體，如酒精、苯等。

b本系列外泄漏齒輪泵可以反轉其進油口和出油口位置將隨旋轉方向改變而改變，本系列內泄漏齒輪泵則不可以反轉，用戶需要反轉泵時，(外泄漏)或(內泄漏)。

九、進口擺線齒輪泵故障與排除
