• 產品名稱:進口高溫化工泵
• 產品型號:
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/Chem/482.html

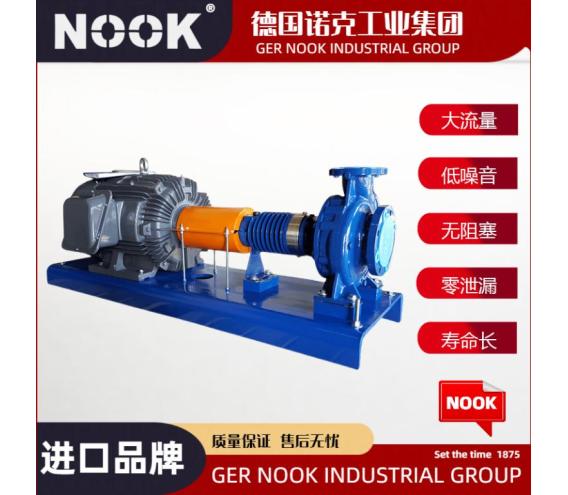

一、進口高溫化工泵產品概述

德國NOOK諾克@進口高溫化工泵屬于單級臥式離心泵。高溫型泵的泵體為腳支撐，高溫型泵的泵體為中心支撐。重型高溫石油化工流程泵適合輸送清潔或含有少量顆粒的液體，低溫的、高溫的、中性的、有腐蝕的液體，泵蓋具有冷卻或加熱管接頭，軸封采用單端面或雙端面機械密封，配有冷卻、沖洗或密封液系統。該兩種系列泵均為單級徑向葉輪，軸向吸入，徑向排出。根據高溫工礦使用條件，采用前、后磨損環及平衡孔進行水力平衡。軸封采用填料密封、單端面機封或雙單端面機封，并設置冷卻、沖洗或密封液系統。標準管路按API610規范設計。吸入、排出管路法蘭的壓力等級相同。從驅動電機端看，泵的轉向為順時針轉動。

二、進口高溫化工泵選型參數

公稱通徑：25-400(mm)

流量范圍：9-2600(m3/h)

揚程范圍：16-250(m)

功率范圍：7.5～160KW

轉速范圍：2900r/min

額定電壓：C24v、220v、380v，660v，1140v（C、AC）

溫度范圍：-20℃～120℃

工作壓力：≤1.6Mpa

泵體材質：鑄鐵、WCB、304、316、316L

三、進口高溫化工泵應用范圍

該系列泵適用于輸送各種中性及腐蝕性的液體（各種濃度和溫度的酸、堿、鹽及液態石油化工產品、有機化合物等），其溫度范圍為-80℃～450℃，高使用壓力型泵達2.5Mpa，型泵達5.0Mpa。該系列產品廣泛適用于煉油廠、石油化學工業、煤加工工業和低溫工程。化學工業、造紙及制糖業和普通流程工業。供水廠、海水淡化廠、發電廠、供暖和空氣調節系統以及環保工程、船舶及海上工業等。

四、進口高溫化工泵結構描述

1、高溫石油化工泵執行API610標準，口徑25~400mm,流量可達2600m3/h,揚程可達250m。

2、同時可保證流程工作要求的維修條件，軸承、軸封和葉輪為一轉子組件可進行迅速的拆卸或裝配，大大縮短了停車維修周期。

3、葉輪為單吸徑向閉式，帶有葉輪耐磨環和泵體耐磨環，磨損后只需要更換耐磨環可減低維修和構件的成本。

4、泵蓋上帶有冷卻和加熱軸承箱體的結構。軸封有填料密封和機械密封兩種類型，用戶可根據不同使用工況進行選擇。

5、軸承用潤滑油潤滑，軸承支架上帶有恒位油環，軸承支架分無冷卻、水冷卻、風扇冷卻結構。泵與電機間使用彈性聯軸器作為連接元件，該元件可補償小的軸向、徑向和角度位移。

五、進口高溫化工泵結構圖

六、進口高溫化工泵主要配件表

七、進口高溫化工泵性能參數表

八、進口高溫化工泵性能參數

九、進口高溫化工泵性能參數

十、進口高溫化工泵性能參數

十一、進口高溫化工泵性能參數
