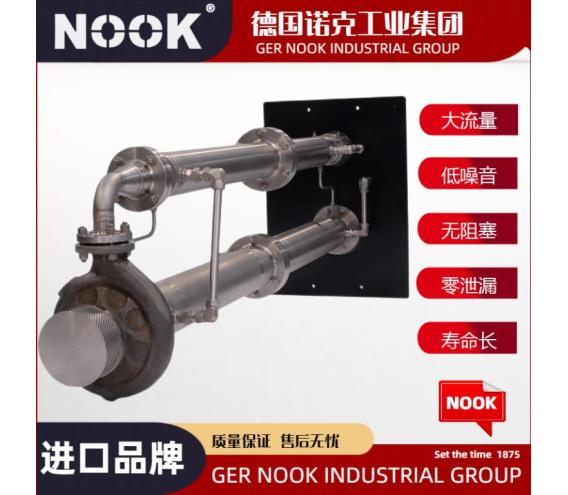

• 產品名稱:進口硫磺液下泵
• 產品型號:
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/Submerged/892.html

一、進口硫磺液下泵產品概述

德國NOOK諾克@進口硫磺液下泵為單級單吸高溫夾套液下離心泵，主要用于硫磺制酸工藝流程中輸送溫度為135℃≤T≤145℃熔融液態硫磺。硫磺液下泵，是在普通液下泵的基礎上，根據硫磺制酸的工藝流程要求，自主開發的輸送高溫液態硫磺的專用液下泵。適用于各種規模制酸工藝中輸送硫磺或者其他易結晶的介質。硫磺液下泵廣泛適用于各種規模制酸工藝中輸送硫磺或者其他易結晶的介質。

二、進口硫磺液下泵選型參數

公稱通徑：25-80(mm)

流量范圍：3.27-100.8(m3/h)

揚程范圍：13-40(m)

功率范圍：1.5～30Kw

轉速范圍：2900r/min

防爆標志：ExdeIIBT4 DIP21 TA T6

防護等級：IP54/IP65

額定電壓：DC24v、220v、380v，660v，1140v（DC、AC）

溫度范圍：-20℃～120℃

工作壓力：≤1.6Mpa

泵體材質：鑄鐵、WCB、304、316、316L

三、進口硫磺液下泵結構特點

1.、該泵是一種保溫型立式液下泵，泵的出液管、泵體、泵蓋均設有保溫夾套，前泵蓋均設有蒸汽或導熱油保溫夾套，使液體不結晶。

2、選用優秀水力模型，使運轉性能穩定，并且高效節能。

3、采用國內最先進的耐腐材料，使泵的使用壽命進一步加長。

4、該系列產品具有效率高、工作平穩、振動小、噪音低、使用壽命長、維修少、維護費用低等特點

5、泵主要由泵體，葉輪，前泵蓋，泵軸，彎管，出液管，中間接管，底板及軸承箱，電機座等零部件組成。
6、泵的葉輪為星形結構。其結構簡單，制造方便。葉輪開平衡孔以平衡軸向力，軸向力基本上可以認為完全平衡掉，為泵的運轉有很大的好處。
7、從電機端看為逆時針旋轉達。

四、進口硫磺液下泵其他說明

硫磺制酸小流量，高揚程的液硫泵是硫磺制酸的關鍵裝備，本系列泵在輸送液體硫磺時，采用1Cr18Ni9Ti材料制造，當使用于其它化工流程時，可用下述材料制造：

304（0Cr18Ni9）316（0Cr18Ni12Mo2）

1Cr18Ni12Mo2Ti316L（00Cr18Ni12Mo2）

CW-2（4MCU）J-1（UB-6）

20Cb3MouelHastelloyB，Clewmet-55

本泵在輸送液體硫磺及其它易燃介質時，一般采用NK系列防爆電機，亦可根據用戶要求選配其它類型的電機。

五、進口硫磺液下泵結構圖

六、進口硫磺液下泵性能參數

七、進口硫磺液下泵試用說明

液硫泵由于揚程特高，流量特小，比轉數特低，已不可能用離心泵的型式來達到性能要求，用旋渦泵則在運轉過程中性能不穩定，故采用全新的技術進行不力設計，具有普通離心泵，旋渦泵所不具備的特殊優點。液硫泵泵流量在很大范圍內變化時，泵的揚程始終保持不變。這一特點特別適用于要求泵具有自調特性的化工流程。

對于低于水平面布置的硫磺儲罐，就要考慮使用立式泵了。

當浸液深度超過2m時，需要加中間軸承。泵軸由位于儲槽外頂部的球軸承和浸在硫磺液體中的滑動軸承共同支撐，滑動軸承由硫磺本身潤滑。

推薦使用的立式硫磺泵最高轉速不應超過50Hz下1500r/min或60Hz下1800r/min，以免滑動軸承內溫度過高。立式熔融硫磺泵在出口彎頭、軸和出液管上都有全面的保溫夾套設計。

對于特殊的要求，立式泵可以有許多獨特的設計。例如泵可配置三級葉輪，確保在低速下獲得高壓頭。出液管和軸為緊湊型設計，能保證很好的熱穩定性，特別是對于浸液深度很長的場合，這種緊湊型設計可使儲罐上開口很小。此外，所有泵都為雙蝸殼設計，可將徑向力降低到最低，減小滑動軸承的磨損，增加泵的平均故障間隔時間（MTBF）。

根據不同介質組成，熔融硫磺泵的可選擇的材料有鑄鐵、鑄鋼和不銹鋼等。
