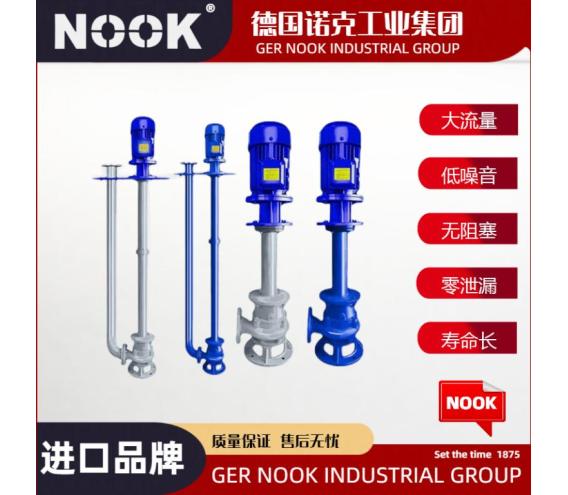

• 產品名稱:進口耐磨液下泵
• 產品型號:
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/Submerged/887.html

一、進口耐磨液下泵產品概述

德國NOOK諾克@進口耐磨液下泵系高效耐磨渣漿泵，其功能是單級單吸，軸向吸入懸臂臥式離心泵，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方，具有獨特效果。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。可廣泛用于冶金、礦山、電力、煤礦、水利、化工、輕工、石油等部門輸送含有大量固體物料的磨蝕性或腐蝕性漿體。

二、進口耐磨液下泵選型參數

公稱通徑：25-500()

流量范圍：8-2600(3/h)

揚程范圍：7-60()

功率范圍：0.75～250Kw

轉速范圍：740-2900r/in

防爆標志：ExdeIIBT4 DIP21 TA T6

防護等級：IP54/IP65

額定電壓：DC24v、220v、380v，660v，1140v（DC、AC）

溫度范圍：-20℃～120℃

工作壓力：≤1.6pa

泵體材質：鑄鐵、WCB、304、316、316L

三、進口耐磨液下泵產品特點

1．采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。

2。機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。

3．整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。

4、泵結構緊湊，體積小，移動方便，安裝簡單。

5、可配備液位自動控制柜，根據所需的液位變化，自動控制泵的起停，無需專人看管，使用極為方便。

6、排污泵為立式結構，工作時泵體浸在液體中因而很容易起動，不存在排氣抽空問題，同時具有無泄漏等特點，液下深度可達15米。

7、接軸結構先進可靠，泵與電機采用連軸器聯結，泵軸尺寸精密，保證了泵平穩運行，留有足夠的安全系數。

8、泵有單管安裝和雙管安裝兩種，支承件有圓盤和方盤安裝，適合不同需要。

9、泵，過流部件采用高強度耐磨材質，適用于輸送強磨蝕、高濃度、大顆粒的渣漿，在泵的最大工作壓力范圍之內，可以多級串聯使用。

10、泵根據抽吸的介質不同，具有可互換的各種材質的過流部件，適用于輸送磨蝕性或腐蝕性、大顆粒或細顆粒漿體。

四、進口耐磨液下泵主要用途

適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。

五、進口耐磨液下泵結構說明

進口耐磨液下泵除泵頭部分（包括前后泵殼、渦殼、前后護板、葉輪等)結構不同外，其余部分結構相似，采用同一系列的傳動部分，下按泵頭部分，軸封部分及傳動部分，分別敘述其結構特點。

1.泵頭部分：進口耐磨液下泵為雙泵殼結構，即前泵、后泵殼和帶有可更換的過流部分（包括葉輪、渦殼、前護板、后護板）。前后泵殼根據工作壓力，采用灰鑄鐵或球墨鑄鐵制造，垂直中開，用螺檢連接，后泵殼有止口與托架用螺栓連接，泵的吐出口可按八個角度旋轉安裝，葉輪前后蓋板帶有背葉片以減少泄漏，提高泵的壽命及效率。各型泵進口均為水平方向，從傳動方向看泵為順時旋轉。

2.軸封部分：軸封有三種型式，副葉輪軸封及填料軸封，機械密封。

（1）副葉輪軸封：在泵進口正壓力值不大于泵出口壓力值的10%時的單級泵或多級串聯第一級泵，可以采用副葉輪軸封，副葉輪軸封具有不稀釋礦漿，密封效果好等優點。

（2）填料軸封：填料軸封結構簡單，維修方便，需使用軸封水，對于不適于用副葉輪軸封的工況及泵吸上使用工況可采用填料軸封。

（3）機械密封：對于不適于以上兩種軸封的工況下，采用機械密封，減少軸封部分的維修次數。

3、傳動部分：本系列泵均采用同一系列的傳動，包括托架和軸承組件，泵軸直徑大，剛性好，懸臂短，在惡劣的工況下不會彎曲和振動，軸承選用單列圓錐滾子軸承及深溝球軸承，組合使用能夠承受泵的最大軸向及徑向載荷。軸承采用稀油潤滑，軸承體兩端有密封端蓋，能有效防止礦漿等污物進入軸承，該泵在軸承體設有兩個膠管接頭，可與水源接通，對軸承室進行冷卻，因此可在較高的環境溫度下工作，保證軸承安全運行，具有較高的壽命。

六進口耐磨液下泵運用注意事項

1.泵運用前應細心檢?泵和電機有無損害檢?緊固件緊固狀況。

2.盤動泵檢?有無磨擦聲.一起檢?泵軸與電機軸同心度.兩聯軸節外圓偏差數不超越0.5。

3.接泵出液口之管路.應另設支架.不允許將其分量加于泵體上。

4.水泵在無特殊狀況有必要配備全主動水泵控制柜.切勿直接掛電網或運用閘刀開關來接通電流.保證水泵正常運轉。

5.不得將水泵長時間處于低揚程狀態下運轉（通常運用揚程不得低于額外揚程的60%）.能控制在主張運用揚程規模以內.以防水泵因超載燒壞電機。

七、進口耐磨液下泵運用說明

進口耐磨液下泵起動

1、實驗起動，查看電機轉向和泵需求是不是一致。

2、封閉出口管路上的閥門和壓力表。

3、起動電機，并開后壓力表，漸漸翻開出口管路閥門到所需方位，．直至正常運轉。

進口耐磨液下泵泊車

1、漸漸封閉出口閘閥，中止電動機，封閉壓力表.

2、長時間泊車時，應將泵卸下，請理重裝，妥善保管。

進口耐磨液下泵拆開

1、封閉出液管閥門，卸掉法蘭上的聯合螺栓。

2、松開電機座和聯接端蓋螺栓，卸掉電機。

3、松開基礎上固定泵的螺栓，將泵取出，以清水沖刷，為防氧化。

4、拆下底座，泵體和出液管，松開葉輪螺母，取出葉輪。

5、拆下油室，機械密封，拆下加長管，軸承座，取出加長軸。
