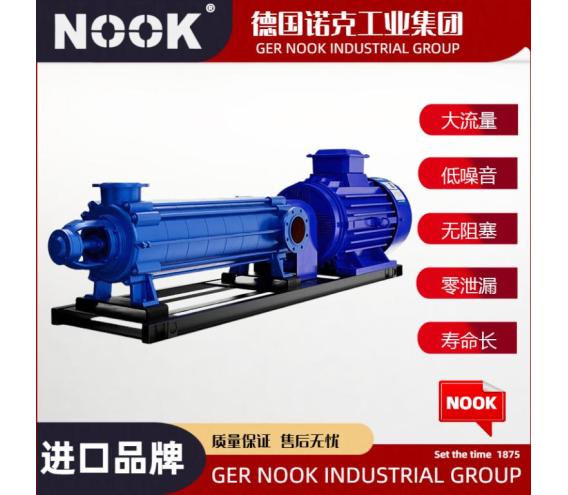

一、進口多級排水泵產品概述

德國NOOK諾克@進口多級排水泵是一種臥式單吸多級分段式/節段式離心泵，采用了高效節能產品的水力模型，研發的專用在礦山行業的高效高壓多級離心泵，專用在行業內居于技術先進地位。具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長、安裝維修方便等優點。該類型的礦用多級離心泵是用于供輸送固體顆粒含量不大于1.5%的中性礦水(粒度小于0.5毫米)及類似的其他污水，被輸送介質的溫度不大于80℃，主要用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。鋼鐵廠、礦山排水、污水輸送等場合。

二、進口多級排水泵選型參數

公稱通徑：25-800(mm)

流量范圍：3.75-900(m3/h)

揚程范圍：19-1500(m)

功率范圍：5.5-2800kw

轉速范圍：720-2900r/min

防爆標志：ExdeIIBT4 DIP21 TA T6

防護等級：IP54/IP65

額定電壓：DC24v、220v、380v，660v，1140v（DC、AC）

溫度范圍：-20℃～120℃

工作壓力：≤1.6Mpa

泵體材質：鑄鐵、WCB、304、316、316L

三、進口多級排水泵適用條件

1、清水條件下（含固體顆粒低于0.1％），運行5000h無大修，效率下降不超過6％；

2、含固體顆粒0.1％～1％以下污水條件下，運行3000h無大修，效率下降不超過5％；

3、含固體顆粒1～.5％污水條件下，運行2000h無大修，效率下降不超過6％。

四、進口多級排水泵運轉原理

1.多級泵的定子部分主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上。

2.轉子部件主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。

3.為了補償膨脹在最后一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。

4.進口多級排水泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。

5.進口多級排水泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件通過平鍵和軸螺母緊固使之與軸聯成一體。整個轉子由兩端滾動軸承或滑動軸承支承，軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油膩潤滑，滑動軸承用稀油潤滑，并用油環進行自潤滑，循環水冷卻。泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度己影響泵的工作性能時應予以更換。

6.進口多級排水泵的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷卻或水潤滑任憑。在軸封處裝有可更換的軸套，以保護泵軸。

7.該類型的進口多級排水泵的旋轉方向從原電機方向看，泵為順時針方向旋轉。

五、進口多級排水泵結構圖

六、進口多級排水泵性能參數

七、進口多級排水泵啟動、運行、停機使用說明

進口多級排水泵啟動

進口多級排水泵起動前應轉動泵轉子，檢查轉子是否靈活;

檢查電機轉向是否與泵轉向一致;

打開泵吸入閥，關閉泵出口管路閘閥及壓力表旋塞，使泵內充滿液體，或用真空系統排除吸入管和泵內空氣;

檢查泵和電機聯接螺栓的松緊程度和泵周圍的安全情況，使泵處于準備起動狀態;

起動電機，待泵運轉正常后，打開壓力表旋塞，慢慢開啟泵出口閘閥，直到壓力表指針指到所需壓力為止(按出口壓力表讀數控制泵給定的揚程)。

進口多級排水泵運行

進口多級排水泵靠泵內平衡機構平衡軸向力，平衡裝置內有平衡液體流出，平衡液體由平衡水管接至進水段，或在平衡室外設計一短管，平衡液體經短管流向泵外。為保證泵正常運行，平衡水管絕對不允許堵塞;

在開車和運行過程中，必須注意觀察儀表讀數，軸承發熱、填料漏水和發熱及泵的振動和聲音等是否正常，如發現異常情況，應及時處理;

軸承溫升變化反映了泵的裝配質量，軸承溫升不得高于環境溫度35℃，軸承的最高溫度不得高于75℃;

泵轉子在運行中存在一定的軸向竄動，軸向竄動應在允許范圍內，應保證電機和水泵兩聯軸器端面間的間隙值;

泵在運行期間應定期檢查葉輪、密封環、導葉套、軸套、平衡盤等零件的磨損情況，磨損過大時應及時更換。

進口多級排水泵停機

停機前應先關閉壓力表旋塞，慢慢關閉出口閘閥，待出口閥關閉完畢后再停電機，泵停穩后再關閉泵的吸入閥;泵內水放出，如長期停用，應將泵拆卸清洗上油，包裝保管。
