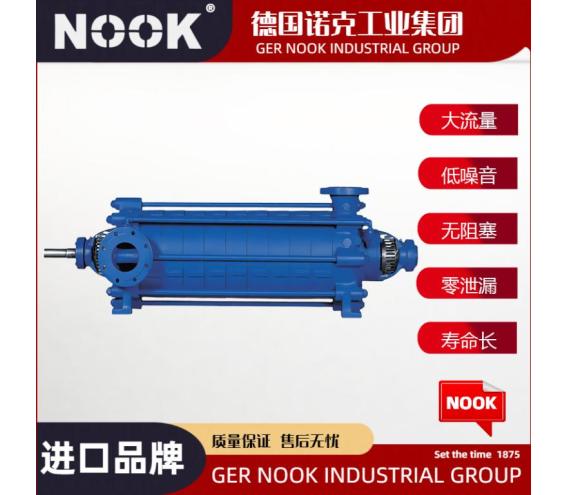

德國NOOK諾克@進口多級清水泵主要由定子、轉子、軸承和軸封四大部分組成，定子部分主要由吸入段、中段、吐出段和導葉等組成，有拉緊螺栓將各段夾緊，構成工作室。泵一般水平吸入，垂直向上吐出；用于是油田注水時，泵進出口均垂直向上。出、入口均垂直向上。轉子部分主要由軸、葉輪、平衡盤和軸套等組成。軸向力由平衡盤平衡。軸承部分主要由軸承體、軸承和軸承壓蓋等組成，軸承用油脂或稀油潤滑。軸封部分采用軟填料密封，主要由進水段和尾蓋上的密封函體、填料、擋水圈等組成。多級清水泵水封水來源于泵內的壓力水。多級鍋爐給水泵水封水來源于外部供水。由原動機直接驅動通過彈性聯軸器轉動多級泵。從原動機端看泵，泵為順時針?lè)较蛐D(zhuǎn)。多級清水泵是臥式單吸多級節段式離心泵。供輸送清水（含雜質量小于1%，顆粒度小于0.1mm）或物理化學性質類似于水的其它液體。多級清水泵輸送介質溫度小于80℃，適用于礦山排水、油田注水、工廠和城市給、排水等場合。油田注水泵根據介質的腐蝕性，泵采用不同的材質。DG型泵輸送介質溫度小于120℃，適用于各種鍋爐給水。
公稱通徑：25-300(mm)
流量范圍：6-200(m3/h)
揚程范圍：19-380(m)
功率范圍：2.2-160kw
轉速范圍：2900r/min-2950r/min
防爆標志：ExdeIIBT4 DIP21 TA T6
防護等級：IP54/IP65
額定電壓：DC24v、220v、380v，660v，1140v（DC、AC）
溫度范圍：-20℃～120℃
工作壓力：≤1.6Mpa
泵體材質：鑄鐵、WCB、304、316、316L
1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封，安全可靠、結構簡單，維修方便快捷。
4、具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。
5、采用計算機設計和優化處理、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
供輸送清水或物理化學性質類似于水的其它液體之用。廣泛適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。
| 1 | 軸套螺母 | 2 | 軸承蓋 | 3 | 軸承 | 4 | 軸承體 | 5 | 軸承體 | 6 | 填料壓蓋 | 7 | 填料環 | 8 | 進水段 | 9 | 密封環 | 10 | 葉輪 |
| 11 | 葉段 | 12 | 回水管 | 13 | 出水段 | 14 | 科衡環 | 15 | 平衡盤 | 16 | 尾蓋 | 17 | 軸套乙 | 18 | 拉緊螺栓 | 19 | 軸 | 30 | 園螺母 |
| 型 號 | 級數 | 流量 | 揚程 m | 轉速 r/min | 功率 KW | |
| m3/h | L/S | |||||
| 50型 | 2 | 18 | 5 | 19 | 2900 | 2.2 |
| 3 | 18 | 5 | 28.5 | 2900 | 3 | |
| 4 | 18 | 5 | 38 | 2900 | 4 | |
| 5 | 18 | 5 | 47.5 | 2900 | 5.5 | |
| 6 | 18 | 5 | 57 | 2900 | 5.5 | |
| 7 | 18 | 5 | 66.5 | 2900 | 7.5 | |
| 8 | 18 | 5 | 76 | 2900 | 7.5 | |
| 9 | 18 | 5 | 85.5 | 2900 | 7.5 | |
| 10 | 18 | 5 | 95 | 2900 | 11 | |
| 11 | 18 | 5 | 104.5 | 2900 | 11 | |
| 12 | 18 | 5 | 114 | 2900 | 11 | |
| 80型 | 2 | 32.4 | 9 | 22.7 | 2900 | 3 |
| 3 | 32.4 | 9 | 34.05 | 2900 | 5.5 | |
| 4 | 32.4 | 9 | 45.4 | 2900 | 7.5 | |
| 5 | 32.4 | 9 | 56.75 | 2900 | 7.5 | |
| 6 | 32.4 | 9 | 68.1 | 2900 | 11 | |
| 7 | 32.4 | 9 | 79.45 | 2900 | 15 | |
| 8 | 32.4 | 9 | 90.8 | 2900 | 15 | |
| 9 | 32.4 | 9 | 102.15 | 2900 | 15 | |
| 10 | 32.4 | 9 | 113.5 | 2900 | 18.5 | |
| 11 | 32.4 | 9 | 124.85 | 2900 | 18.5 | |
| 12 | 32.4 | 9 | 136.2 | 2900 | 18.5 | |
| 100型 | 2 | 54 | 15 | 35.4 | 2900 | 11 |
| 3 | 54 | 15 | 52.8 | 2900 | 15 | |
| 4 | 54 | 15 | 70.4 | 2900 | 18.5 | |
| 5 | 54 | 15 | 88 | 2900 | 22 | |
| 6 | 54 | 15 | 105.6 | 2900 | 30 | |
| 7 | 54 | 15 | 123.2 | 2900 | 37 | |
| 8 | 54 | 15 | 140.8 | 2900 | 37 | |
| 9 | 54 | 15 | 158.4 | 2900 | 45 | |
| 10 | 54 | 15 | 176 | 2900 | 45 | |
| 11 | 54 | 15 | 193.6 | 2900 | 55 | |
| 12 | 54 | 15 | 211.2 | 2900 | 55 | |
| 125型 | 2 | 108 | 30 | 40 | 2900 | 22 |
| 3 | 108 | 30 | 60 | 2900 | 30 | |
| 4 | 108 | 30 | 80 | 2900 | 37 | |
| 5 | 108 | 30 | 100 | 2900 | 45 | |
| 6 | 108 | 30 | 120 | 2900 | 55 | |
| 7 | 108 | 30 | 140 | 2900 | 55 | |
| 8 | 108 | 30 | 160 | 2900 | 75 | |
| 9 | 108 | 30 | 180 | 2900 | 75 | |
| 10 | 108 | 30 | 200 | 2900 | 90 | |
| 11 | 108 | 30 | 220 | 2900 | 90 | |
| 12 | 108 | 30 | 240 | 2900 | 110 | |
| 150型 | 2 | 162 | 45 | 54.6 | 2900 | 37 |
| 3 | 162 | 45 | 81.9 | 2900 | 55 | |
| 4 | 162 | 45 | 109.2 | 2900 | 75 | |
| 5 | 162 | 45 | 136.5 | 2900 | 90 | |
| 6 | 162 | 45 | 163.8 | 2900 | 110 | |
| 7 | 162 | 45 | 191.1 | 2900 | 132 | |
| 8 | 162 | 45 | 218.4 | 2900 | 160 | |
| 9 | 162 | 45 | 245.7 | 2900 | 160 | |
| 型號 | 流量 (mз/h） | 揚程 （m） | 轉速 （r/min） | 效率 （%） | 功率（KW） | |
| 軸功率 | 電機功率 | |||||
| 1.5QS-5×2 | 6 | 46 | 2950 | 38 | 2 | 3 |
| 1.5QS-5×3 | 6 | 69 | 2950 | 38 | 3 | 4 |
| 1.5QS-5×4 | 6 | 92 | 2950 | 38 | 4 | 5.5 |
| 1.5QS-5×5 | 6 | 115 | 2950 | 38 | 5 | 7.5 |
| 1.5QS-5×6 | 6 | 138 | 2950 | 38 | 6 | 7.5 |
| 1.5QS-5×7 | 6 | 161 | 2950 | 38 | 7 | 7.5 |
| 1.5QS-5×8 | 6 | 184 | 2950 | 38 | 8 | 11 |
| 1.5QS-5×9 | 6 | 207 | 2950 | 38 | 9 | 11 |
| 2QS-5×2 | 10 | 64 | 2950 | 39.6 | 4.4 | 7.5 |
| 2QS-5×3 | 10 | 96 | 2950 | 39.6 | 6.6 | 11.0 |
| 2QS-5×4 | 10 | 128 | 2950 | 39.6 | 8.8 | 15.0 |
| 2QS-5×5 | 10 | 160 | 2950 | 39.6 | 11.0 | 15.0 |
| 2QS-5×6 | 10 | 192 | 2950 | 39.6 | 13.2 | 18.5 |
| 2QS-5×7 | 10 | 224 | 2950 | 39.6 | 15.4 | 22.0 |
| 2QS-5×8 | 10 | 256 | 2950 | 39.6 | 17.6 | 30.0 |
| 2QS-5×9 | 10 | 288 | 2950 | 39.6 | 19.8 | 30.0 |
| 2.5QS-6×2 | 15 | 62 | 2950 | 43.7 | 5.8 | 11.0 |
| 20 | 54 | 2950 | 47.4 | 6.2 | 11.0 | |
| 2.5QS-6×3 | 15 | 93 | 2950 | 43.7 | 8.7 | 15.0 |
| 20 | 81 | 2950 | 47.4 | 9.3 | 15.0 | |
| 2.5QS-6×4 | 15 | 124 | 2950 | 43.7 | 11.6 | 22.0 |
| 20 | 108 | 2950 | 47.4 | 12.4 | 22.0 | |
| 2.5QS-6×5 | 15 | 155 | 2950 | 43.7 | 14.5 | 22.0 |
| 20 | 135 | 2950 | 47.4 | 15.5 | 22.0 | |
| 2.5QS-6×6 | 15 | 186 | 2950 | 43.7 | 17.4 | 30.0 |
| 20 | 162 | 2950 | 47.4 | 18.6 | 30.0 | |
| 2.5QS-6×7 | 15 | 217 | 2950 | 43.7 | 20.2 | 30.0 |
| 20 | 189 | 2950 | 47.4 | 21.7 | 30.0 | |
| 2.5QS-6×8 | 15 | 248 | 2950 | 43.7 | 23.2 | 37.0 |
| 20 | 216 | 2950 | 47.4 | 24.8 | 37.0 | |
| 2.5QS-6×9 | 15 | 279 | 2950 | 43.7 | 26.1 | 22 |
| 20 | 243 | 2950 | 47.4 | 27.9 | 22 | |
| 4QS-8×2 | 30 | 86 | 2950 | 51 | 13.8 | 30 |
| 45 | 82 | 2950 | 60 | 16.8 | 30 | |
| 55 | 76 | 2950 | 62.5 | 18.1 | 30 | |
| 4QS-8×3 | 30 | 129 | 2950 | 51 | 20.7 | 37 |
| 45 | 123 | 2950 | 60 | 25.2 | 37 | |
| 55 | 114 | 2950 | 62.5 | 27.2 | 37 | |
| 4QS-8×4 | 30 | 172 | 2950 | 51 | 27.6 | 55 |
| 45 | 164 | 2950 | 60 | 27.6 | 55 | |
| 55 | 152 | 2950 | 62.5 | 36.2 | 55 | |
| 4QS-8×5 | 30 | 215 | 2950 | 51 | 34.5 | 55 |
| 45 | 205 | 2950 | 60 | 42.0 | 55 | |
| 55 | 190 | 2950 | 62.5 | 45.3 | 55 | |
| 4QS-8×6 | 30 | 258 | 2950 | 51 | 41.4 | 75 |
| 45 | 246 | 2950 | 60 | 50.4 | 75 | |
| 55 | 228 | 2950 | 62.5 | 54.1 | 75 | |
| 4QS-8×7 | 30 | 301 | 2950 | 51 | 48.2 | 75 |
| 45 | 287 | 2950 | 60 | 58.8 | 75 | |
| 55 | 266 | 2950 | 62.5 | 63.4 | 75 | |
| 4QS-8×8 | 30 | 344 | 2950 | 51 | 55.0 | 100 |
| 45 | 328 | 2950 | 60 | 67.0 | 100 | |
| 55 | 304 | 2950 | 62.5 | 73.0 | 100 | |
| 4QS-8×9 | 30 | 387 | 2950 | 51 | 62.0 | 100 |
| 45 | 369 | 2950 | 60 | 75.5 | 100 | |
| 55 | 342 | 2950 | 62.5 | 82.0 | 100 | |
| 4QS-8×10 | 30 | 430 | 2950 | 51 | 69.0 | - |
| 45 | 410 | 2950 | 60 | 84.0 | - | |
| 55 | 380 | 2950 | 62.5 | 91.0 | - | |
1.水泵為多級分段式，進出口分別在進水段和出水段上，均垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響很大，尤其是各個葉輪的出口與導翼進口之相對位置，每吸葉輪的吐出口中心必須對準導翼的中心，其中稍有偏差即將使水泵的流量減少，揚程降低，效率差，故在檢修后裝配時務必注意，若有偏差必須調整。
2.主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、，衡盤、尾蓋進水段、中段、出水段蓋均為鑄鐵制成，共同形成泵的工作室。
3.葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
4.軸為優質碳素鋼制成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。軸的一端按裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順時針?lè)较蛐D(zhuǎn)。
5.密封環為鑄鉄制成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損后可用備件更換。
6.平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。平衡盤為耐磨鑄鐵制成，裝在軸上，位于出7&段與尾蓋之間，平衡軸向力。軸套為鑄鐵制成，位于兩填料室處，作固定葉輪和保護泵軸之用。為易損件，磨損后可用備件更換。
7.軸承是用單列向心球軸承，采用鈣基黃油潤滑。填料起密封作用，防止空氣進入和大量液體漏出。
8.填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可壓的太緊，也不可太松，以液體能一滴一滴地滲出為準。如果填料太緊，軸套容易發熱同時耗費功率。填料太松，由于液體流失要降低水泵效率。
| 故 障 | 原 因 | 解決方法 |
| 1、水泵不吸水，壓力表及真空表的指針劇烈跳動。 | 注入水泵的水不夠，水管與儀表漏水。 | 再往泵內注入，擰緊堵塞漏氣處。 |
| 2、水泵不吸水，真空表表示高度真空。 | 底閥沒打開，或已經堵塞，吸水管阻力太大，吸水高度太高。 | 校正或更改底閥情況。或更改吸水管，降低吸水高度。 |
| 3、壓力表有壓力，然而水泵仍不出水。 | 出水管阻力太大，旋轉方向不對，葉輪堵塞。水泵轉數不夠。 | 檢查或縮短水管與檢查電機。取下水管接頭，清洗葉輪增加水泵軸的轉數。 |
| 4、流量低于設計要求。 | 水泵堵塞。密封環磨損過多。轉數不足。 | 清洗水泵及管子，更換密封環。增加水泵軸的轉數。 |
| 5、水泵消耗的功率過大。 | 填料壓蓋太緊。填料函發熱葉輪磨損。水泵供水量增加。 | 放松填料壓蓋。更換葉輪。增加出水管阻力來降低流量。 |
| 6、水泵內部聲音反常水泵不上水。 | 流量太大，吸水管內阻力過大、在吸水處有空氣滲入。所吸送液體溫度過高。 | 增加出水管內阻力以減少流量，檢查泵及水管。檢查底閥，減小吸水高度，堵塞漏氣處，降低吸水高度。 |
| 7、水泵震動。 | 泵軸與電機不在同一中心線上， 或泵軸承彎曲。 | 把水泵和電機的軸中心線對準。 |
| 8、軸承過熱。 | 沒有油，水泵與電機軸不在同一中心線上。 | 加油。把軸中心線對準，檢查或清洗軸承體。 |
