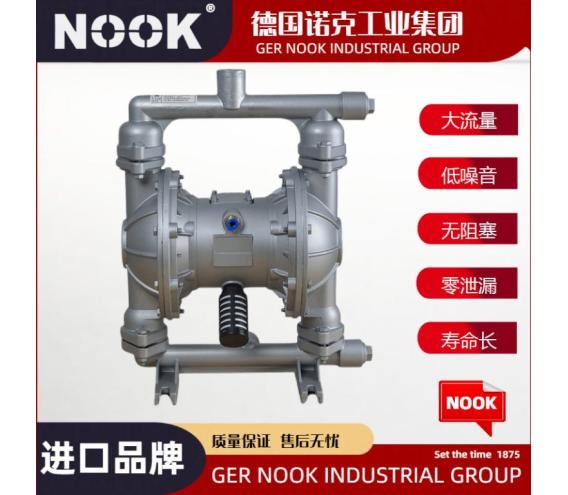

• 產品名稱:進口鋁合金氣動隔膜泵
• 產品型號:
• 揚程范圍: 10米15米20米25米30米35米40米45米50米55米60米65米70米75米80米85米90米
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/Diaphragm-Pump/729.html

一、進口鋁合金氣動隔膜泵產品概述

德國NOOK諾克@進口鋁合金氣動隔膜泵是新穎的一種泵，對于各種腐蝕性液體，帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉庫油回收、臨時倒罐等液體均能予以抽光吸盡。泵體過流部件材質采用不銹鋼、鋁合金、鑄鐵、工程塑料、襯氟塑料(特氟龍)，隔膜根據不同液體分別采用丁晴橡膠、氟橡膠、氯丁橡膠、聚四氟乙烯及聚全氟乙丙烯（F46）。

二、進口鋁合金氣動隔膜泵選型參數

流量：0-303/h；

揚程：0-50；

口徑：10-100；

溫度：-15-+120℃；

壓力：0.1-0.7Pa；

自吸高度：5-7。

進口鋁合金氣動隔膜泵采用壓縮空氣，蒸汽，工業廢氣為動力源，吸程7，揚程0-50,流量0.8-40 3/h無級可調。

三、進口鋁合金氣動隔膜泵主要用途

1、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。

2、各種劇毒、易燃、易揮發液體。

3、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。

4、各種橡膠漿。

5、泵吸各種污水。

6、各種強酸、強堿、強腐蝕液體。

7、各種高溫液體高可耐150℃。

8、作為各種固液體分離設備的前級送壓裝置。

9、氣動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。

10、吸油漆、樹膠、顏料。

11、用鋁合金隔膜泵為油輪，駁船清倉吸取倉內污水。

12、啤酒花及發酵粉稀漿、糖漿、糖密。

13、粘合劑和膠水、全部種類可用鋁合金隔膜泵吸取。

14、氣動隔膜泵吸各種乳劑和填料。

15、各種瓦、瓷、磚器及陶器釉漿。

16、油井鉆好后，用鋁合金隔膜泵吸沉積物及灌漿。

四、進口鋁合金氣動隔膜泵使用注意事項

1.本泵振動極其輕微，一般情況可不裝底腳螺栓。

2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。

3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。

更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。

五、進口鋁合金氣動隔膜泵應用實例

1、油罐清底，盡管有墊水法抽油，也不能保證將油抽凈，表面總要剩下至少3-5厚的油層。以50003油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且污染環境。

2、臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗?；蛘邽榱瞬恢劣谖廴菊５墓芫€時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。

3、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔腆泵，可以收到很好的效果。

4、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。

5、陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。

6、下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排泄潰水。

7、污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。

8、液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。

9.此外，此泵應用于環烷酸精制轉料，裝車亞納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。

六、進口鋁合金氣動隔膜泵性能介紹

進口鋁合金氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、泵、泥漿泵和雜質泵等瑜送機械的許多優點。

1、不需灌引水，吸程高達7，揚程達50，出口壓力≥6kgf/c2。

2、流動寬蔽，通過性能好，允許通過最大顆粒，直徑達10抽送泥漿、雜質時，對泵磨損甚微。3、揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在1-7kg/c2之間)。

4、該泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不會向外泄漏。

所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。5、不必用電，在易燃、易爆場所使用安全可靠。

6、可以浸沒在介質中工作。

7、使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地無介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵便會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。

8、結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配氣閱，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。

9、可輸送較粘的液體。(粘度在1萬厘泊以下）

10、本泵無須用油潤滑，即使空轉，對泵也無任何影響。這是該泵一大特點。

七、進口鋁合金氣動隔膜泵工作原理

德國NOOK諾克進口鋁合金氣動隔膜泵的兩個對稱工作腔中中各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔內隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。在圖示中壓縮空氣由進入配氣閥，使膜片向右運動，則室的吸力使介質由入口流入，推動球閥進入室，球閥則因吸入而閉鎖；室中的介質則被擠壓，推開球閥由出口流出，同時使球閥閉鎖，防流，就這樣循環往復使介質不斷從入口處吸入，出口處排出。

八、進口鋁合金氣動隔膜泵主要用途

1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。

2、泵吸油漆、樹膠、顏料。

3、粘合劑和膠水、全部種類可用泵吸取。

4、各種瓦、瓷、磚器及陶器釉漿。

5、油井鉆好后，用泵吸沉積物及灌漿。

6、泵吸各種乳劑和填料。 ．

7、泵吸各種污水。

8、用泵為油輪，駁船清倉吸取倉內污水。

9、啤酒花及發酵粉稀漿、糖漿、糖密。

10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。

11、各種橡膠漿。

12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。

13、各種劇毒、易燃、易揮發液體。

14、各種強酸、強堿、強腐蝕液體。

15、各種高溫液體最高可耐150℃。

16、作為各種固液分離設備的前級送壓裝置。

九、進口鋁合金氣動隔膜泵LH-10/15技術資料：

大空氣消耗量：0.33/in

大供氣壓力：7kgf/c2

流量：0.83/h

高揚程：50

泵浦出口壓力：6kgf/c2

每一循環流量

大自吸能力：5.48

大容許顆粒：1.2

高工作溫度：120℃

Teflon膜片型可達93.3℃

氣體入口尺寸：3/4npt(f)

液體入口尺寸：1/2"NPT15

液體出口尺寸：1/2"NPT15

接液部泵體零件材質：鋁合金

接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE

非接液外部零件：鋁合金

包裝：出口紙箱包裝尺寸：0.25×0.25×0.18

凈量：4.5kg

十、進口鋁合金氣動隔膜泵LH-25技術資料：

大空氣消耗量：0.63/in

大供氣壓力：7kgf/c2

流量：2.43/h

高揚程：50

泵浦出口壓力：6kgf/c2

每一循環流量

大自吸能力：7

大容許顆粒：2.5

高工作溫度：120℃

Teflon膜片型可達93.3℃

氣體入口尺寸：1/2npt(f)

液體入口尺寸：1"NPT25

液體出口尺寸：1"NPT25

接液部泵體零件材質：鋁合金

接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE

非接液外部零件：鋁合金

包裝：木箱包裝尺寸：0.43×0.33×0.50

凈量：14.5kg

十一、進口鋁合金氣動隔膜泵LH-40技術資料：

大空氣消耗量:0.63/in

大供氣壓力:7kgf/c2

流量：83/h

高揚程：50

泵浦出口壓力：6kgf/c2

每一循環流量

大自吸能力：7

大容許顆粒：4.5

高工作溫度：120℃

Teflon膜片型可達93.3℃

氣體入口尺寸：1/2npt(f)

液體入口尺寸：1.5"NPT40

液體出口尺寸：1.5"NPT40

接液部泵體零件材質：鋁合金

接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE

非接液外部零件：鋁合金

包裝：木箱包裝尺寸：0.43×0.33×0.50

凈量：14.5kg

十二、進口鋁合金氣動隔膜泵LH-50技術資料：

大空氣消耗量：0.93/in

大供氣壓力：7kgf/c2

流量：123/h

高揚程：50

泵浦出口壓力：6kgf/c2

每一循環流量

大自吸能力：7

大容許顆粒：8

高工作溫度：120℃

Teflon膜片型可達93.3℃

氣體入口尺寸：1/2npt(f)

液體入口尺寸：2"NPT50

液體出口尺寸：2"NPT50

接液部泵體零件材質：鋁合金

接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE

非接液外部零件：鋁合金

包裝：木箱包裝尺寸：0.68×0.45×0.94

凈量：42kg

十三、進口鋁合金氣動隔膜泵LH-80技術資料：

大空氣消耗量：1.53/in

大供氣壓力：7kgf/c2

流量：243/h

高揚程：50

泵浦出口壓力：6kgf/c2

每一循環流量

大自吸能力：7

大容許顆粒：10

高工作溫度：120℃

Teflon膜片型可達93.3℃

氣體入口尺寸：1/2npt(f)

液體入口尺寸：3"NPT80

液體出口尺寸：3"NPT80

接液部泵體零件材質：鋁合金

接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE

非接液外部零件：鋁合金

十四、進口鋁合金氣動隔膜泵安裝尺寸圖

十五、進口鋁合金氣動隔膜泵尺寸表

十六、進口鋁合金氣動隔膜泵尺寸圖

十七、進口鋁合金氣動隔膜泵尺寸表

十八、進口鋁合金氣動隔膜泵法蘭尺寸圖

十九、進口鋁合金氣動隔膜泵法蘭尺寸表

二十、進口鋁合金氣動隔膜泵性能參數

二十一、進口鋁合金氣動隔膜泵 注:★－有     ∕－無     三、幾種隔膜材料特性

二十二、進口鋁合金氣動隔膜泵曲線圖

進口鋁合金氣動隔膜泵結構圖1.進氣口 2.配氣閥體 3.配氣閥 4.圓球 5.球座 6.隔膜 7.連桿 8.連桿銅套 9.中間支架 10.泵進口 11.排氣口

二十三、進口鋁合金氣動隔膜泵故障與排除

1．拆卸氣動隔膜泵之前，將左右邊的氣室及液室分別標上記號以助于后續的再組裝動作。

2．使用扳手將連接出口管與液室的小卡箍松開，（左）拆除出口管即可看到閥球和閥座，拿出球和座并檢查泵的其他備件有磨損、化學腐蝕、裂痕等現象。

3．使用扳手將連接進口管與液室的小卡箍松開，（右）拆除出口管即可看到閥球和閥座，拿出球和座并檢查泵的其他備件有磨損、化學腐蝕、裂痕等現象。

4．使用扳手將液室和泵的中間體分開，拆除液室即可看到膜片及膜片夾板。

5．使用工具或扳手固定膜片外夾板左右邊緣，將隔膜裝置與中間體分開。然后順時針旋轉松開隔膜裝置。移出膜片外夾板后，將軸從中間體取出。

6．使用夾鉗(加墊木板)將軸與膜片裝置分開，檢查軸、夾板、膜片是否損壞和腐蝕現象。

7．安裝從步驟6到步驟1

進口鋁合金氣動隔膜泵有動作，但流量小或完全沒有液體流出：

1．檢查泵的氣穴現象，降低泵的速度讓液體進入液室。

2．檢查閥球是否卡住。如果操作液體與泵的彈性體不相容，彈性體會有膨脹的現象發生。請更換適當材質的彈性體。

3．檢查泵入口的接頭是否完全鎖緊不漏，尤其是入口端閥球附近的卡箍需鎖緊。

泵的空氣閥結冰：

檢查壓縮空氣含水量是否過高，安裝空氣干燥設備

泵的出口有氣泡產生：

檢查膜片是否破裂，檢查卡箍是否鎖緊，尤其是入口管卡箍。

產品自空氣排放口流出：

檢查膜片是否破裂，檢查膜片及內外夾板在軸上是否夾緊

閥發出嘎嘎聲：增加出口或入口揚程。

泵拆卸及再組裝指南：

警告：在修氣動隔膜泵之前，需先將空氣來源配管從氣動隔膜泵拆除，并且將氣動隔膜泵中的空氣壓力排放掉。拆除所有連接氣動隔膜泵的出入口的管線，然后將泵內的流體排放到適當的容器內。戴防護帽、眼鏡、手套

進口鋁合金氣動隔膜泵無法啟動或動作很慢：

1、檢查過濾、調壓和潤滑裝置和空氣入口過濾網是否被堵塞。

2、檢查氣閥是否被雜質卡住，請將氣閥拆下并清洗干凈，查看氣閥內的活塞是否有劃傷的痕跡。如果活塞表面光亮而不黑純，表示已磨損需要更換活塞和“O”型環。傷的痕跡。如果活塞表面光亮而不黑純，表示已磨損需要更換活塞和“O”型環。請重新更換新品

3、檢查主軸和“O”型環是否有刮傷、磨損和壓扁的痕跡，如有損壞請更換。
