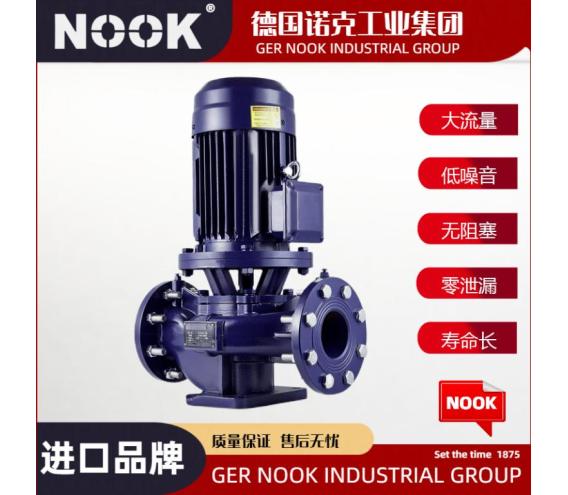

一、進口便拆立式管道泵產品概述

德國NOOK諾克@進口便拆立式管道泵是諾克公司開發成功的一種結構新穎、技術先進的泵類產品。進口便拆立式管道泵特別是在整體結構上進行大膽突破設計，采用獨立軸承體、泵軸支撐、解決了原來立式泵靠電機加長軸支撐的不足之處。葉輪、泵體采用現代優秀水力模型設計制造，消除了原立式泵軸向力大的不足之處。電機采用NK系列標準通用電機，解決原立式泵加長軸電機配套更換難的問題：同時100％的便拆結構解決了更換大功率水泵的軸承，機械密封、葉輪、泵軸的難題。

二、進口便拆立式管道泵產品選型

公稱通徑：25～300mm

流量范圍：5.3-1200(m3/h)

揚程范圍：5～132m

功率范圍：0.55～110KW

轉速范圍：50r/min-2900r/min

溫度范圍 :-20℃～120℃

工作壓力：≤1.6Mpa

泵體材質：WCB、304、316、四氟

三、進口便拆立式管道泵產品特點

1、立式結構，安裝調試方便，獨特設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了建筑投資。底腳穩固、結構緊湊，精美的鑄造和外觀處理賦予立式離心泵新的美感，使產品煥發藝術的魅力。

2、配用國內著名廠家生產的低速NK系列標準通用電機，運行平穩、噪音極低.

3、軸承采用國際著名品牌精密軸承，精度高、可靠性好，壽命長.

4、葉輪采用90年代優秀可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長.

5、電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便.

6、可拆卸爪型彈性聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的安全防護罩，安全性極好。

7、機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓、運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔.

8、泵蓋結構設計獨特，只要卸下爪型彈性聯軸器、泵蓋螺母，即可十分輕便取出軸承座、泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。

四、進口便拆立式管道泵使用條件

1、泵系統高工作壓力為1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa(泵揚程工作壓力大于1．6MPa時應在訂貨另行提出，以便在制造時泵的過流部件和聯接部件采用鑄鋼)。

2、輸送介質為清水或物理化學性質類似清水的其它液體。(輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配耐磨式機械密封)。

3、環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%。

4、液體溫度:-15℃-120℃。

五、進口便拆立式管道泵結構圖

六、進口便拆立式管道泵結構說明

泵體：管道連接式的螺旋形泵殼，采用現代優秀水力模型設計制造，法蘭符合API4216.5，并帶有Rp1/4或Rp3/8測壓口。

葉輪：閉式鑄鐵葉輪，優秀水力模型和特殊的結構保證泵的效率，且可靠的消除泵的軸向力。

機械密封：勇于水溫150℃以下免保養，并不接受轉向限制。特殊的設計保證動環的補償性和密封性。

泵軸：優化設計的泵軸和聯軸器融為一體，縮減傳動軸的尺寸，使泵更安全的運行，并且使整臺泵的體積減小。

泵軸體：采用進口NTN或NSK精密軸承，噪音低、壽命長。

電機：NK或NK2系列鼠籠式交流電機，型式：NK5型。使用標準通用電機，維護、保養方便、快捷、大功率配有軸承潤滑保養注油孔裝置。

進口便拆立式管道泵產品用途：主要用于工業、城市高層建筑給水，消防管道增壓，暖通空調冷熱水循環，遠距離輸水以及生產工藝循環增壓輸送。進口便拆立式管道泵：適用于冶金、化工、紡織、木材加工、造紙及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送及城市采暖系統供熱用泵。

1、高層建筑增壓送水

2、工廠系統輸送

3、水處理系統加壓

4、中央空調冷熱水循環

5、鍋爐系統輸送

6、游泳池輸水

7、工藝流程中增壓循環
