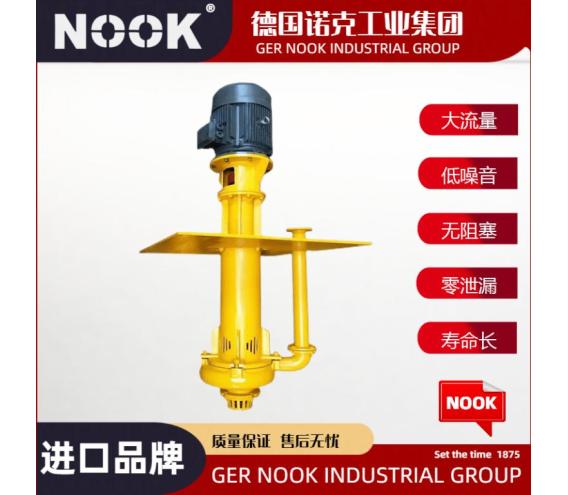

• 產品名稱:進口液下泵
• 產品型號:
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/Submerged/613.html

一、進口液下泵產品概述

德國NOOK諾克@進口液下泵結構設計的經驗,增加吸入管長度，使泵組的剛性提高,運轉平穩可靠，是一種立式單級單吸懸臂液下泵。研制和選擇泵的優秀水力模型,使運轉性能穩定,并且高效節能.研制和采用較先進的耐腐材料，進口液下泵過流部件采用IRC-1(lewet-55)合金、20號合金制造,其余部位采用特種耐腐蝕鑄鐵制造。進口液下泵專用鋼鐵大量應用于80～100%的，溫度可達60-80℃。鋼鐵在這一濃度和溫度范圍的中，表面能產生保護性的鐵膜層。鑄鐵不適用于超過100%的，可能是由于三氧化硫與鐵中所含的硅反應，使鑄鐵變脆。碳鋼不適用于100～102％的，超過102%的酸則又適用，溫度限定約為60℃。稀對鋼鐵的腐蝕很大，當酸濃度為47%左右時，腐蝕率達到高值。當酸濃度大于65%時，鋼鐵的腐蝕率顯著降低。但是在65～80%這一段濃度中，好還是不使用鋼鐵，以用鉛或其它耐稀酸材料更為安全。濃度：80%～98%≈ap;nbsp; 專用鑄鐵溫度：25～50度之內、專用碳鋼溫度：25～60度之內。

二、進口液下泵選型參數

公稱通徑：25-100()

流量范圍：Q=10～2003/h

揚程范圍：7-150()

吸程范圍：6.5

功率范圍：2.2-132kw

轉速范圍：1500r/in-2900r/in

防爆標志：ExdeIIBT4 DIP21 TA T6

防護等級：IP54/IP65

額定電壓：DC24v、220v、380v，660v，1140v（DC、AC）

溫度范圍：t≈ap;lt;125℃(98%H2SO4) t≈ap;lt;80℃(93%H2SO4)

工作壓力：≤1.6pa

泵體材質：鑄鐵、WCB、304、316、316L

三、進口液下泵產品特點

進口液下泵是根據液下泵的性能參數，經材料改進設計而生產的新型液下泵，德國NOOK諾克@液下泵與國內傳統泵相比，具有獨特的特點，而且價格低廉。它是生產中干燥塔、吸收塔循環泵的佳選擇。

1、結構合理。

2、材料選擇專用鑄鐵、碳鋼二種，經濟實用，高效節能。

3、采用開式葉輪，供輸送含有顆粒的液體，（顆粒直徑不超過泵吸入口直徑30%為宜），運行穩定、不堵塞。

4、泵為立式液下化工泵，外形美觀，直接安裝在被輸送介質的儲存器上，無額外占地面積，從而降低了基建投入。

5、取消了機械密封，解決了其他液下泵因機械密封容易磨損而須經常維修的煩惱，節約了泵的運行成本，提高了工作效率。

6、采用了獨特的記心式雙平衡葉輪，供輸送了不含固體顆粒等清潔的介質，振動噪音特低，效率高；采用開式雙平衡葉輪，供輸送不清潔帶有固體顆粒及短纖維的液體，運行平穩、不堵塞。

四、進口液下泵外形結構圖

進口液下泵計13格品種，47個規格，其性能參數范圍

流量0≈ap;nbsp; 10-7203/h

揚程H 15-42

t100＜110℃（98%h2so4）t100＜80℃（98%h2so4

五、進口液下泵性能參數

六、進口液下泵性能曲線圖

七、進口液下泵性能范圍

八、進口液下泵拆卸與裝配

1、如更換或檢査葉輪,可關閉出口閥門，卸去法蘭連接螺栓和底板連接螺栓，用起重工具將泵吊出容器。

2、將底板垂直在固定的支架上,卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。

3、更換滾動軸承則底板不動，只要卸去電機及相應支架，卸去泵聯軸器、31蓋、圓嫘母，取出軸承體,

4、裝配與拆卸的次序相反，注意軸上配件的同心度。

九、進口液下泵安裝、使用、維修

1、泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬磨擦聲，各部件螺姆是否旋緊。

2、檢査泵軸和電機軸的同心度,上下聯軸器外圓左右差數不得超過0.1,聯軸器端面間隙保持1-2.5。

3、泵的吸入口到容器底部之間距離為吸入口徑的2~3倍。泵體與器壁距離應大于口徑的2.5倍。

4、泵的出液管路,應另設支架支攛，其重量不允許支撐在泵上。

5、檢査電機的旋轉方向，使泵的旋轉方向符合指示方向。

6、關閉出口管路上的閘閥，接通冷卻水管。

7、起動電機,慢慢開啟出口管閑閥到痛要的位置,投入正常運轉。

8、經常檢查泵和電機的情況.軸承溫升不應超過75℃，軸承盒內應加足夠黃油。
