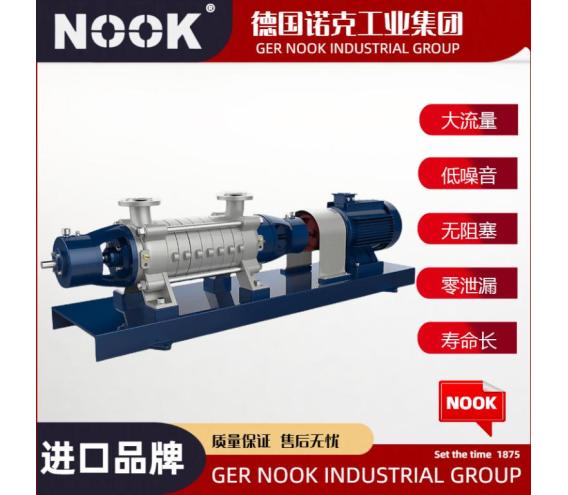

德國NOOK諾克@進口多級化工泵采用高效節能水力模型，具有高效節能、性能范圍廣、運行安全平穩、低噪音、長壽命、安裝維修方便等優點;通過改變泵的材質(或泵過流部分的材質)、密封形式和增加冷卻系統，可輸送熱水、油類、腐蝕性和含磨料的介質等。用來輸送不含固體顆粒的粘度小于120厘沲的石油和石油產品。介質溫度t–20℃～150℃，允許進口壓力0.6Pa。供輸送清水及物理化學性質類似于水的液體之用。該泵主要供輸送不含固體顆粒，有腐蝕性的液體，固體顆粒含量不大于1.5%的中性礦水（粒度小于0.5毫米）及類似的其他污水，被輸送介質的溫度不大于80℃，適用于鋼鐵廠、礦山排水、污水輸送等場合。
公稱通徑：25-300()
流量范圍：16.3~6003/h)
揚程范圍：17~850()
功率范圍：3-75KW
轉速范圍：2900r/in
額定電壓：C24v、220v、380v，660v，1140v（C、AC）
溫度范圍：-20℃～120℃
工作壓力：≤1.6pa
泵體材質：鑄鐵、WCB、304、304L、316、316L、C-4Cu、 904、904L、哈氏合金
1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
1.進口多級化工泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。
2.進口多級化工泵主要零件有:進水段、中段、出水段、葉輪、導翼?yè)醢?、出水段?dǎo)翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。
3.進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。
4.葉輪為優質鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
5.軸為優質炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。
6.密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。
7.平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。
8.平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。
9.軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。
10.軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。
11.填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。
| 1、聯軸器部件 | 7、填料壓蓋 | 13、導葉 | 19、節流套 | 25、直嘴旋塞 |
| 2、鍵 | 8、填料 | 14、中段 | 20、銷 | 26、軸承部件乙 |
| 3、轉子部件 | 9、填料環 | 15、導葉套 | 21、密封沖洗管部件 | 27、螺柱、螺母 |
| 4、軸承部件甲 | 10、冷卻腔蓋 | 16、密封環 | 22、拉緊螺桿 | 28、螺釘 |
| 5、螺柱 | 11、吸入段 | 17、末級導葉 | 23、墊 | 29、O型圈 |
| 6、螺母 | 12、密封環 | 18、出水段 | 24、次級吸入段 | 30、O型圈 |
| 零件名稱 | F | ||
| 吸入、中、吐出段 | HT250 | ZGCr17o2-CuR | 鑄鋼或鑄不銹鋼 |
| 葉輪、導葉 | HT250 | KTbCr15o3 | 鑄鋼或鑄不銹鋼 |
| 軸 | 45 | 45 | 鉻鋼 |
| 半衡盤 | ZQA19-4 | ZGCr17o2-CuR | 鑄鋼或鑄不銹鋼 |
| 型號 | 級數 | 流量Q | 揚程 | 轉速 | 電機 | |
| （） | （r/in） | 功率 | ||||
| 3/h | L/S | （KW） | ||||
| J-50型 | 2 | 18 | 5 | 19 | 2900 | 2.2 |
| 3 | 18 | 5 | 28.5 | 2900 | 3 | |
| 4 | 18 | 5 | 38 | 2900 | 4 | |
| 5 | 18 | 5 | 47.5 | 2900 | 5.5 | |
| 6 | 18 | 5 | 57 | 2900 | 5.5 | |
| 7 | 18 | 5 | 66.5 | 2900 | 7.5 | |
| 8 | 18 | 5 | 76 | 2900 | 7.5 | |
| 9 | 18 | 5 | 85.5 | 2900 | 7.5 | |
| 10 | 18 | 5 | 95 | 2900 | 11 | |
| 11 | 18 | 5 | 104.5 | 2900 | 11 | |
| 12 | 18 | 5 | 114 | 2900 | 11 | |
| J-80型 | 2 | 32.4 | 9 | 22.7 | 2900 | 3 |
| 3 | 32.4 | 9 | 34.05 | 2900 | 5.5 | |
| 4 | 32.4 | 9 | 45.4 | 2900 | 7.5 | |
| 5 | 32.4 | 9 | 56.75 | 2900 | 7.5 | |
| 6 | 32.4 | 9 | 68.1 | 2900 | 11 | |
| 7 | 32.4 | 9 | 79.45 | 2900 | 15 | |
| 8 | 32.4 | 9 | 90.8 | 2900 | 15 | |
| 9 | 32.4 | 9 | 102.15 | 2900 | 15 | |
| 10 | 32.4 | 9 | 113.5 | 2900 | 18.5 | |
| 11 | 32.4 | 9 | 124.85 | 2900 | 18.5 | |
| 12 | 32.4 | 9 | 136.2 | 2900 | 18.5 | |
| J-100型 | 2 | 54 | 15 | 35.4 | 2900 | 11 |
| 3 | 54 | 15 | 52.8 | 2900 | 15 | |
| 4 | 54 | 15 | 70.4 | 2900 | 18.5 | |
| 5 | 54 | 15 | 88 | 2900 | 22 | |
| 6 | 54 | 15 | 105.6 | 2900 | 30 | |
| 7 | 54 | 15 | 123.2 | 2900 | 37 | |
| 8 | 54 | 15 | 140.8 | 2900 | 37 | |
| 9 | 54 | 15 | 158.4 | 2900 | 45 | |
| 10 | 54 | 15 | 176 | 2900 | 45 | |
| 11 | 54 | 15 | 193.6 | 2900 | 55 | |
| 12 | 54 | 15 | 211.2 | 2900 | 55 | |
| J-125型 | 2 | 108 | 30 | 40 | 2900 | 22 |
| 3 | 108 | 30 | 60 | 2900 | 30 | |
| 4 | 108 | 30 | 80 | 2900 | 37 | |
| 5 | 108 | 30 | 100 | 2900 | 45 | |
| 6 | 108 | 30 | 120 | 2900 | 55 | |
| 7 | 108 | 30 | 140 | 2900 | 55 | |
| 8 | 108 | 30 | 160 | 2900 | 75 | |
| 9 | 108 | 30 | 180 | 2900 | 75 | |
| 10 | 108 | 30 | 200 | 2900 | 90 | |
| 11 | 108 | 30 | 220 | 2900 | 90 | |
| 12 | 108 | 30 | 240 | 2900 | 110 | |
| J-150型 | 2 | 162 | 45 | 54.6 | 2900 | 37 |
| 3 | 162 | 45 | 81.9 | 2900 | 55 | |
| 4 | 162 | 45 | 109.2 | 2900 | 75 | |
| 5 | 162 | 45 | 136.5 | 2900 | 90 | |
| 6 | 162 | 45 | 163.8 | 2900 | 110 | |
| 7 | 162 | 45 | 191.1 | 2900 | 132 | |
| 8 | 162 | 45 | 218.4 | 2900 | 160 | |
| 9 | 162 | 45 | 245.7 | 2900 | 160 | |
