• 產品名稱:進口防爆化工泵
• 產品型號:
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/Chem/488.html

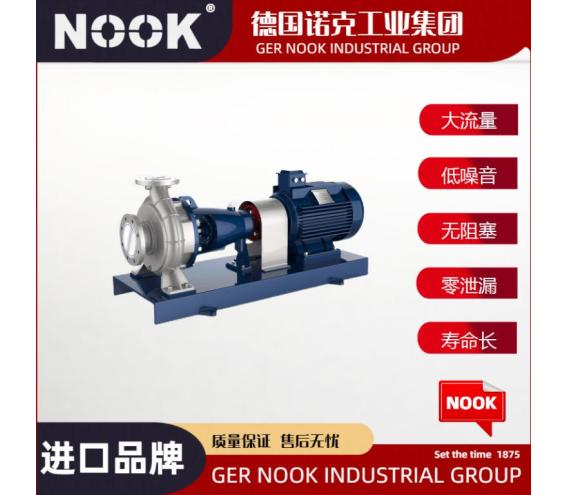

一、進口防爆化工泵產品概述

德國NOOK諾克@進口防爆化工泵泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是上通用的一種結構形式。防爆化工泵的旋轉方向：泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。

二、進口防爆化工泵選型參數

公稱通徑：25-300(mm)

流量范圍：0.3-400m3/h

揚程范圍：5-125m

功率范圍：0.55-90kw

轉速范圍：2900、1450r/min

額定電壓：DC24v、220v、380v，660v，1140v（DC、AC）

溫度范圍：-20℃～280℃

工作壓力：≤1.6Mpa

泵體材質：鑄鐵、WCB、304、304L、316、316L、CD-4MCu、 904、904L、哈氏合金

三、進口防爆化工泵防爆應用說明

1、易爆物質:很多生產場所都會產生某些可燃性物質。煤礦井下約有三分之二的場所有存在性物質；化學工業中，約有80%以上的生產車間區域存在性物質。

2、氧氣:空氣中的氧氣是無處不在的。

3、點燃源:在生產過程中大量使用電氣儀表，各種磨擦的電火花,機械磨損火花、靜電火花、高溫等不可避免，尤其當儀表、電氣發生故障時。

一、防爆等級說明：

1、ia等級：在正常工作、一個故障和二個故障時均不能點燃性氣體混合物的電氣設備。

正常工作時，安全系數為2.0；

一個故障時，安全系數為1.5；

二個故障時，安全系數為1.0；

注：有火花的觸點須加隔爆外殼、氣密外殼或加倍提高安全系數。

2、ib等級:

在正常工作和一個故障時不能點燃性氣體混合物的電氣設備。

正常工作時，安全系數為2.0；一個故障時，安全系數為1.5。

正常工作時，有火花的觸點須加隔爆外殼或氣密外殼保護，并且有故障自顯示的措施，一個故障時安全系數為1.0。

二、防爆標志格式說明：

將工廠或礦區的危險介質，按其引燃能量，點燃溫度以及現場性危險氣體存在的時間周期進行科學分類分級，以確定現場防爆設備的防爆標志和防爆形式。

防爆標志格式：Ex（ia）ⅡCT4

防爆標記防爆等級氣體組別溫度組別

三、安全柵安全參數定義：

安全柵高允許電壓：Um

保證安全柵本安端的本安性能，允許非本安端可能輸入的高電壓

安全柵高開路電壓：Uoc

在高允許電壓范圍內本安端開路時電壓大值

安全柵大短路電流：Isc

在高允許電壓范圍內本安端短路時的電流大值

安全柵允許分布電容：Ca

保證本質安全性能情況下本安端大允許外接電容

安全柵允許分布電感：La

保證本質安全性能情況下本安端大允許外接電感

四、進口防爆化工泵應用領域

進口防爆化工泵適用于化工、化纖、冶金、造紙、石油、化工、食品、飲料、釀造等行業。不銹鋼離心泵亦可以用于農業排灌。IH型不銹鋼耐腐蝕防爆化工泵用來輸送化學類、腐蝕性液體。供輸送清水或物理及化學性質類似清水的其它液體之用，使用方便可靠。進口防爆化工泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為20℃～+280℃。不銹鋼耐腐蝕化工泵適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。

五、進口防爆化工泵的軸封型式

機械密封：單端面機械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水，沖洗磨擦兩端面，同時起冷卻作用。

泵的密封型式采用填料密封或機械密封，由用戶根據需要適用，同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。

六、進口防爆化工泵結構圖

七、進口防爆化工泵性能參數表

八、進口防爆化工泵性能參數
