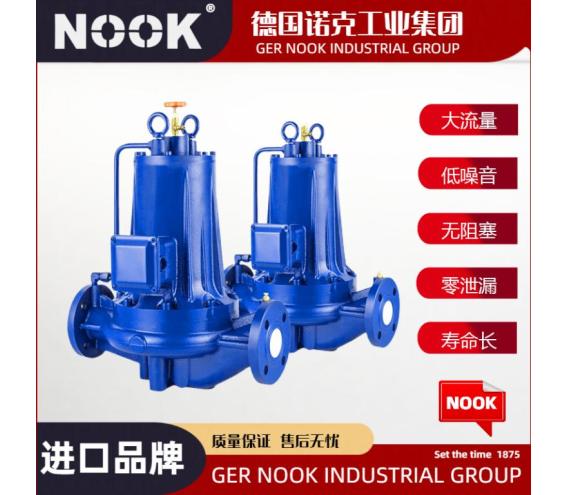

• 產品名稱:進口立式管道屏泵
• 產品型號:
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/Shielding/388.html

一、進口立式管道泵產品概述

德國NOOK諾克@進口立式管道屏泵采用內外式電機設計、制造新技術，應用于液本動力領域，為滿足現代化環保要求而推出的系列新產品。性能參數符合ISO2858國際標準。本產品設計先進，結構合理，性能穩定，具有低噪聲、低振動、低溫升的優點，是現有常規進口臥式管道離心泵、進口立式管道離心泵的理想替代產品。在原有基礎上改進電磁核心技術，改善了流體運動狀態，提高效率10%以上，綜合性能指標都上了一個臺階，進口立式管道泵產品也更加理想，此為新推出的泵新品。

二、進口立式管道泵選型參數

公稱通徑：25-300(mm)

流量范圍：8-2600(m3/h)

揚程范圍：7-150(m)

功率范圍：1.5～18.5KW

轉速范圍：2900r/min

溫度范圍：-20℃～120℃

工作壓力：≤1.6Mpa

泵體材質：WCB、304、316、四氟

三、進口立式管道泵產品特點

特點1：電機與泵一體化設計、取消機械密封

采用水冷電機，進行泵機整體設計，使泵機同軸聯接，構成一個密封整體，從而取消易磨損且昂貴的機械密封，則真正使泵做到整體完全無泄漏，既避免了水資源的浪費，又使泵房干爽整潔，的改善了泵房的工作環境。

特點2：定子與轉子采用不銹鋼封焊

電機的定子內表面與轉子的外表面采用優質不銹鋼套封焊，使定子繞組和轉子鐵芯與介質完全隔離，不會受到介質侵蝕。

特點3：自潤滑性的石墨滑動軸承

實驗證明一般在相同轉速和相同加工精度下石墨滑動軸承所產生噪聲只相當于滾珠軸承30%；采用樹脂浸漬石墨軸承具有耐高溫，耐摩擦和耐腐蝕的特點，使用壽命長，并且石墨軸承利用所輸介質進行自潤滑無須人工加油，降低了維護成本。

特點4：濕轉子、水冷電機

采用水冷電機后，取消了水泵的一個主要噪聲源于高轉速冷卻風扇，同時轉子、軸承等所有轉動部件外圍充滿水，產生的聲音經過水的阻隔后進一步降低。

特點5：定、轉子冷軋片模壓成型，H級絕緣等級

定、轉子采用高品質冷軋硅鋼片模壓成型，結合優秀的電磁優化設計技術，使電機的噪聲更加降低；繞組采用H級耐高溫絕緣，使電機的允許溫升K值更高，可以有效防止由于水泵運行過載對電機造成的損壞，地延長了電機的使用壽命及確保電泵運行的可靠性。

特點6：“司太立Ni60硬質合金堆焊”技術

軸套與推力板的摩擦面采用“司太立Ni60硬質合金堆焊”技術，形成高耐磨的摩擦副，安全耐用。

特點7：懸浮式葉輪技術

采用的懸浮式葉輪技術，使水泵啟動數秒后，石墨軸承與推力板的軸向磨損面自動進入反軸向磨損的工作狀態，再配以推力板的“司太立Ni60硬質合金堆焊”技術使我公司電泵石墨軸承壽命在連續運轉工況下，長達4萬小時。

四、進口立式管道泵工作條件

泵主要用于輸送清水或物理化學性質類似于水的其他介質；

立式泵輸送介質溫度不超過60℃，臥式泵輸送介質溫度不超過150℃；

泵系統zui高壓力1.6MPa，即泵的吸入口壓力+泵揚程≤1.6MPa。如用戶要求系統壓力高于1.6MPa時，可在訂貨時另行提出。

五、進口立式管道泵適用范圍

·輸送壓力和溫度不產生結晶和凝固的液體。

·特別是對振動、噪音要求高的場所，如重點工程、泵房、中央空調等。

·特別是人體及環境有害的和不安全的液體和貴重液體等,如強腐蝕性，劇毒性，揮發性，放射性等介質。

·石油、化學工業，醫藥、紡織、核電、軍工及城市給排水，消防增壓，高層建筑增壓送水，園林噴灌，暖通制冷，等冷暖水循環增壓。

六、進口立式管道泵結構圖

七、進口立式管道泵主要材質參照表

八、進口立式管道泵性能參數
