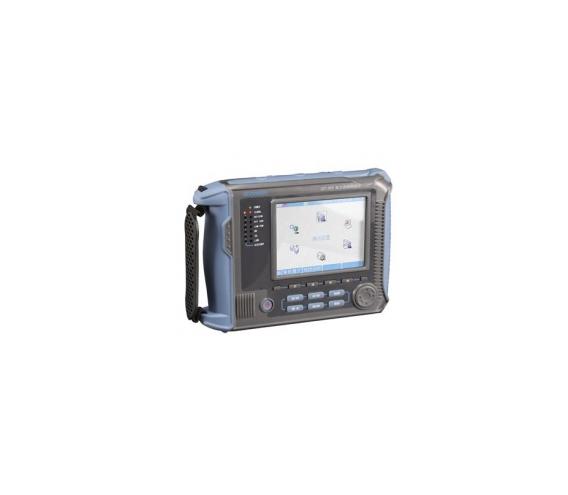

GT-1CF 2M傳輸性能分析儀主要用于測量通信線路數據通信的誤碼率和分析線路故障的原因。可方便的完成對2M系統，N×64K信道傳輸參數測量及日常維護測試.

GT-1CF 2M傳輸性能分析儀技術指標：
● 2M技術指標
（1） 信號輸入速率： 2048kbit/s ± 100ppm（G.703要求±100PPM）
（2） 信號編碼： HDB3、AMI
（3） 輸入抖動容限： 符合G.823
（4）阻抗：非平衡 75Ω 符合G.703
平衡 120Ω 符合G.703
（5） 信號結構：
（5.1）非幀結構
（5.2）幀結構：PCM30、PCM31、PCM30CRC、PCM31CRC&sp;
幀結構符合G.704要求
（6） 測試圖案：2⁶-1、2⁹-1、2¹¹-1、2¹⁵-1、2²⁰-1、2²³-1、人工碼
（7） 誤碼插入：BIT誤碼、幀誤、圖案滑動碼；無，單個，比例插入10-1～10-7
（8） 告警插入：無信號、幀丟失、AIS、圖案丟失
● 同向64K技術指標&sp;
（1） 信號輸入速率： 64kbit/s ± 100ppm（G.703要求±100PPM）
（2） 輸入阻抗： 平衡 120Ω 符合G.703
（3） 輸入抖動容限： 符合G.823&sp;
（4） 輸出接口阻抗： 平衡 120? 符合G.703
（5） 測試圖案：2⁶-1、2⁹-1、2¹¹-1、2¹⁵-1、2²⁰-1、2²³-1、人工碼
（6） 誤碼插入：BIT誤、圖案滑動碼；無，單個，比例插入10-1～10-7
（7） 告警插入：無信號、AIS、圖案丟失
● 數據接口指標
（1） 數據接口類型：V.24、V.35、V.36、X.21、RS-449、RS-485、EIA-530、EIA-530A&sp;
（2）發生器&sp;
(2.1)同步模式
時鐘源：內部時鐘，接收時鐘
時鐘數據的相位關系：同向，反向。
速率：1.2，2.4，4.8，9.6，14.4，19.2，38.4，48，56(kbps)；N×64kbps（N=1～32）
誤 差:±15ppm （ppm為百萬分之一）
(2.2).異步模式
速率：50，75，110，150，200，300，600，1200，2400，3600，4800，7200，9600；14.4k，19.2k，38.4k，57.6k（bps）
數據結構：字 長：5，6，7，8（bits）；停止位：1，2（bits）；
奇偶校驗：奇，偶，1，0，無。
(2.3).誤碼插入：無，單個，比例插入10-1～10-7
（3）接收器
(3.1) 同步模式
時鐘源：內部時鐘，接收時鐘
接收時鐘與接收數據的相位關系：同向，反向。
時鐘速率：*大2048kbps.
(3.2)異步模式：速率和數據結構與發生器相同。
（4） 測試圖案：2⁶-1、2⁹-1、2¹¹-1、2¹⁵-1、2²⁰-1、2²³-1、人工碼

其它參數：
● 供電：
（1）本儀表專用電源適配器
INPUT:AC220V 50Hz
OUTPUT:DC 9V 1A
（2）儀表內部充電電池
4000mAh 6V 鎳氫可充電電池
工作時間：8小時
充電：關機時充電8小時；開機時充電12小時
● 打印機（可選）：μP40-TS(CH)標準電平串口漢字微型打印機
● 尺寸和重量：
長×寬×高：220×162×48mm
重 量： 950g
● 環境參數：
操作溫度： 0～40℃
儲藏溫度： -30～+70℃&sp;
濕 度： 5%～90%非凝結
