試驗臺鐵地板的基本功能與結構設計
試驗臺鐵地板作為工業生產和科研實驗中不可或缺的基礎設施，其功能與結構設計直接關系到試驗的精度、安全性以及設備的使用壽命。本文將從材料特性、功能需求、結構設計原則以及實際應用等方面，剖析試驗臺鐵地板的核心要素。
一、材料特性與功能需求
鐵地板通常采用強度鑄鐵（如HT250或HT300）制造，其優勢在于：
1.高剛性與減震性：鑄鐵內部石墨結構能吸收振動，適用于儀器測試（如光學平臺或機床校準），避免外界干擾導致數據偏差。
2.耐磨與耐腐蝕：通過表面淬火或噴涂防銹涂層（如環氧樹脂），可延長使用壽命。例如，某汽車零部件檢測實驗室的鐵地板經硬化處理后，使用周期提升40%。
3.承載能力：標準鐵地板靜態載荷需達510t/平方米，動態載荷需滿足35t要求，以適應重型設備安裝。
功能上，鐵地板需滿足以下核心需求：
水平度調節：通過地腳螺栓或墊片實現±0.1mm/m的平整度，確保設備安裝基準。

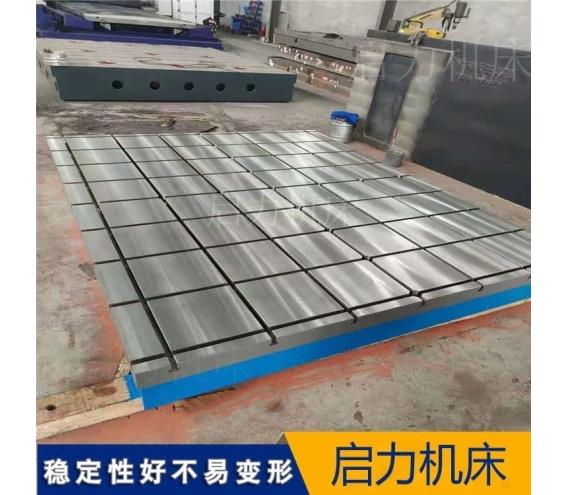

模塊化擴展：采用拼接設計（如500mm×500mm單元塊），便于后期改造或增加試驗工位。
二、結構設計的關鍵原則

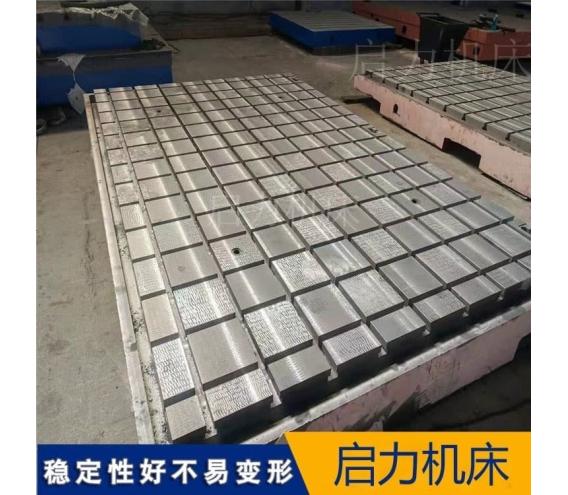

1.加強筋布局：采用“井字形”或“蜂窩狀”加強筋結構，提升抗彎剛度。例如，實驗室的鐵地板通過25mm厚筋板設計，變形量控制在0.05mm以內。

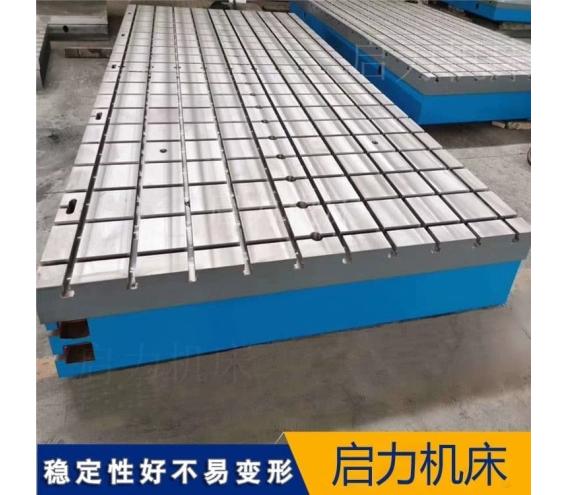

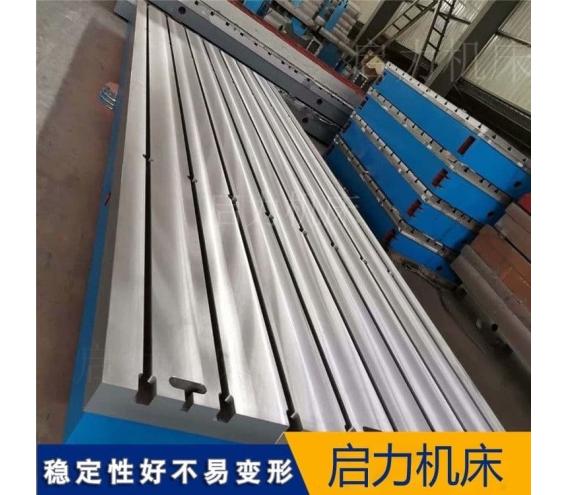

2.安裝接口標準化：預留T型槽（寬度1222mm）或螺紋孔（M8M16），兼容多種夾具固定。
3.熱穩定性處理：進行人工時效處理（加熱至550℃后緩冷），去掉內應力，避免長期使用后變形。
三、典型應用場景與創新設計
1.某發動機測試臺采用雙層鐵地板結構，下層為減震層，上層為承載層，振動傳遞率降低60%。
2.高校實驗室：智能鐵地板集成壓力傳感器，實時監測載荷分布并通過軟件生成三維力學云圖。
3.柔性化趨勢：通過電磁鎖緊技術實現單元塊的快速重組，適應多品種小批量生產需求。
四、維護與優化建議
定期校準：每6個月使用激光水平儀檢測平面度，超差時需調整地腳螺栓。
試驗臺鐵地板的設計是力學、材料學與工程經驗的綜合體現。隨著柔性制造的發展，其結構將更注重模塊化、數據化和環保性，成為工業基礎設施的重要一環。
