逆變模塊8BVI0330HCSS.000-1，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

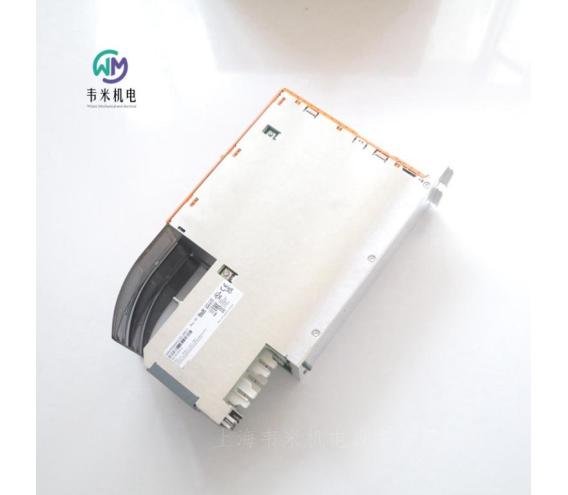

貝加萊B&R伺服驅動器逆變模塊（單軸模塊）8BVI0330HCSS.000-1
物料號:
8BVI0330HCSS.000-1
描述:
ACOPOSmulti SafeMOTION EnDat 2.2逆變器模塊，33 A，AS，冷板或直通安裝
一般信息
B&R ID代碼0xADC3
支持
動態節點分配（DNA）是
冷卻和安裝類型冷板或直通安裝
插件模塊插槽2
認證證書
CE是
UKCA是
功能安全是（openSAFETY）
UL標準E225616
電源轉換設備
KC是
直流母線連接
電壓
標稱750 VDC
連續功耗24.4 kW
功耗取決于開關頻率
開關頻率5 kHz[0.07*IM2+7.3*IM+40]W
開關頻率10 kHz[0.2*IM2+11.1*IM+130]W
開關頻率20 kHz[1.85*IM2+3.8*IM+300]W
直流母線電容990μF
ACOPOS多背板變體
24 VDC電源
輸入電壓25 VDC±1.6%
輸入電容32.9μF
大功耗31 W+PSMC1+PSLOT2+P24 V輸出+抱閘
ACOPOS多背板變體
24 VDC輸出
數量2
輸出電壓
直流母線電壓（UDC）：260至315 VDC 25 VDC*（UDC/315）
直流母線電壓（UDC）：315至800 VDC 24 VDC±6%
熔斷器保護250mA（慢速熔斷）電子，自動復位
電機連接
數量1
每個電機連接的持續功率為24 kW
每個電機連接的持續電流為33Aeff
根據開關頻率和安裝類型減少連續電流
開關頻率5 kHz
冷板安裝0.8 A/K（從45°C開始）
貫穿式安裝1.26 A/K（從40°C開始）
開關頻率10 kHz
冷板安裝0.62 A/K（從6°C開始）
貫通式安裝0.37 A/K（從-36°C開始）
開關頻率20 kHz
冷板安裝0.32 A/K（從-82°C開始）
貫通式安裝0.24 A/K（從-137°C開始）
根據安裝高度減少連續電流
從海拔500米開始，每1000米3.3埃
峰值電流83 Aeff
標稱開關頻率5 kHz
可能的開關頻率5/10/20 kHz
根據IEC TS 60034-25:2004極限值曲線A，連接電機的絕緣應力
保護措施
過載保護是
短路和接地故障保護是
大輸出頻率598 Hz
變體
U、 V、W、PE連接器
連接是
端子連接橫截面
柔性細絞線
帶0.5至16平方毫米的線端套筒
批準數據
UL/C-UL-US 20至6
CSA 20至6
連接的終端電纜橫截面尺寸為23至35毫米
大電機線路長度取決于開關頻率
開關頻率5 kHz 25 m
開關頻率10 kHz 25 m
開關頻率20 kHz 25 m
電機抱閘連接
數量1
輸出電壓24 VDC+5.8%/-0.5%
每個連接的持續電流為4.2 A
大內阻0.15?
滅絕潛力約。30v
每次開關操作的大熄滅能量為3W
大開關頻率0.5 Hz
保護措施
過載和短路保護是
開路監測是
欠壓監測是
開路監測的響應閾值約為。零點五一
欠壓監測響應閾值24 VDC-2%/-4%
編碼器接口
數量1
EnDat 2.2型
連接9針內螺紋DSUB連接器
狀態指示燈UP/DN LED
電氣隔離
編碼器-ACOPOSmulti-No
編碼器監控是
大編碼器電纜長度100米
取決于編碼器電纜中電源線的橫截面
編碼器電源
輸出電壓典型值。12.5伏
負載容量350mA
保護措施
防短路是
防過載是
同步串行接口
信號傳輸RS485
數據傳輸速率6.25 Mbit/s
每個編碼器接口的大功耗PSMC[W]=19 V*I編碼器[A]
觸發器輸入
數量2
電路接收器
電氣隔離
輸入-逆變器模塊是
輸入-輸入是
輸入電壓
標稱24 VDC
大30 VDC
切換閾值
低<5V
高電壓>15V
標稱電壓下的輸入電流約為。10毫安
切換延遲
上升沿52μs±0.5μs（數字濾波）
下降沿53μs±0.5μs（數字濾波）
與地電位大值相比的調制。±38伏
溫度傳感器連接
數量1
電阻范圍500Ω至5kΩ
電氣性能
放電電容0.22μF
能源效率（IE分類）
相對于連續視在功率的功耗IE2（10,25）1.2%
IE2（50.25）1.2%
IE2（10.50）1.4%
IE2（50.50）1.4%
IE2（90.50）1.4%
IE2（10100）2.1%
IE2（50100）2.1%
IE2（90100）2.1%
待機模式下的標稱損耗為11 W
操作條件
允許的安裝方向
垂直懸掛是
水平，面朝上是
水平站立否
安裝海拔高度
標稱0至500米
大4000米
污染程度符合EN 61800-5-1 2（非導電污染）
根據EN 61800-5-1 III的過電壓類別
防護等級符合EN 60529 IP20
環境條件
溫度
操作
標稱溫度為5至40°C
高55°C
儲存溫度-25至55°C
運輸-25至70°C
相對濕度
手術5%至85%
儲存5%至95%
運輸大值。40°C時為95%
機械性能
尺寸
寬度106.5米
高度317毫米
深度
冷板212毫米
貫穿式安裝209毫米
重量約。4.3公斤
模塊寬度2
