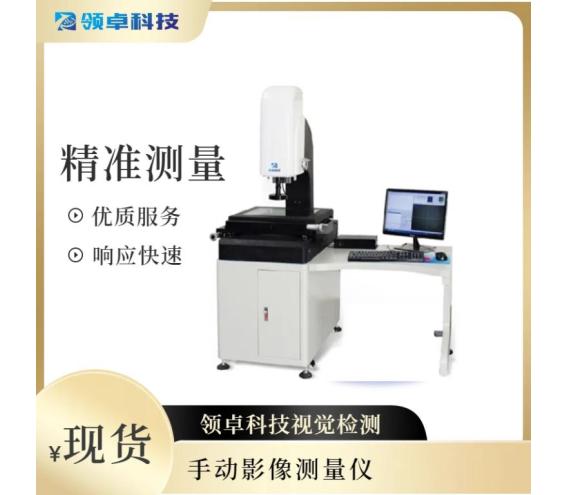

手動影像測量儀二次元尺寸測量

手動影像測量儀二次元尺寸測量

========

型號：LZ2010F/LZ3020F/LZ4030F/LZ5040F

特點：自動判斷公差功能

自動捕捉測量、自動尋邊
臺灣高精度V型導軌
報表模板導入（自定義報表）
快速對焦功能：具備對焦測量高度

X/Y/Z軸行程：200*100*245/300*200*245/500*400*245

傳動型式：X/Y光桿傳動，乙軸光軸傳動

測量伺服驅動系統：光學尺分辨率：X/Y/Z軸0.0005mm（0.5μn)

測量精度：≤3μm+L/200重復精度：≤3um+L/200
多功能數據處理器可測點、線、圓、角度等

影像系統：攝像機：日本SONY1/3"CCD 放大倍率30X~230X

連續變倍鏡頭：NAV高清變倍鏡頭 光學放大倍率0.7X~4.5X

光源系統：表面光源與透射光源LED冷光源、壽命長、亮度可調。

========

在當前的液晶顯示器行業，TFT液晶面板因其顯示反應速度更快更適用于動畫及顯像顯示的特點而得到廣泛應用。作為配套組件的背光顯示模組，為其供應充足且分布均勻的光源亮度，使得液晶面板的顯像功能能夠正常工作。液晶面板消費需求的不斷增長帶動了上游背光顯示模組和作為模組核心材料光學膜片的大量投產。光學膜片作為背光顯示模組的核心材料，其對光線的匯聚效果決定著背光模組的效能，進而直接影響著液晶面板的顯像效果。而光學膜片對光線的匯聚效果則是由分布在其表面的陣列微結構的輪廓尺寸所決定，因而需要對微結構的輪廓尺寸參數進行檢測與管控，以滿足設計要求和確保最終液晶面板有著良好的顯像效果。

========
