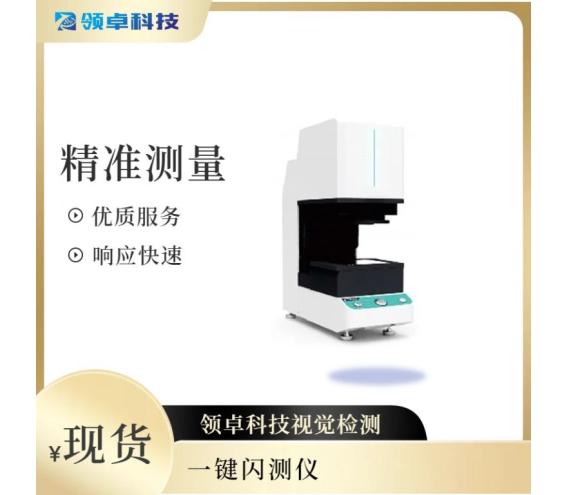

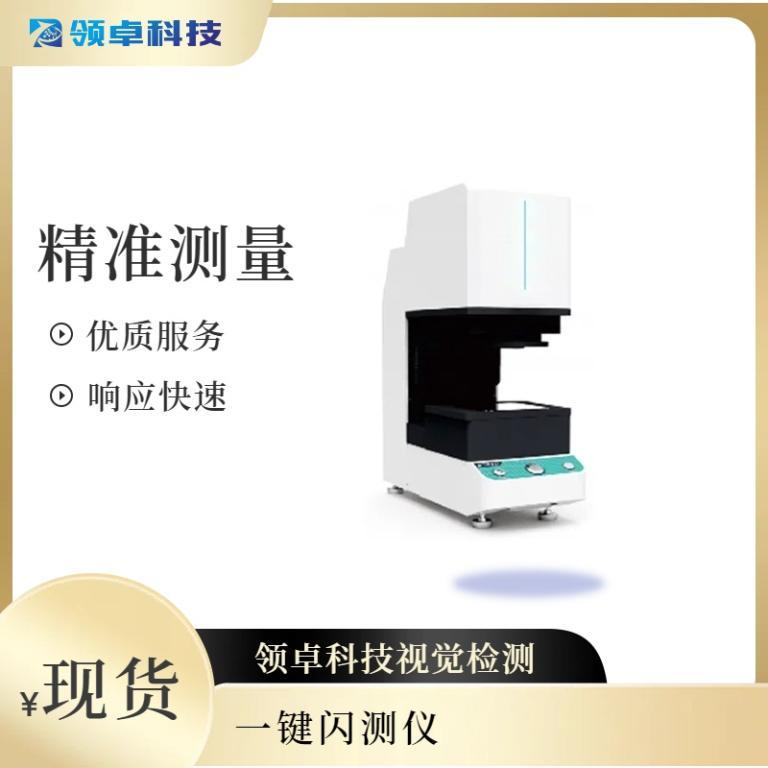

一鍵式大視野高精度顯微鏡

一鍵式大視野高精度顯微鏡

=========

產品特點介紹：

1.懸臂式+桌面型結構+直線電機（國內首創），小巧穩定，精度高，速度快；

2.放置后僅按一鍵即可測量 ，也可搭配客戶IO信號實現全自動測量；

3.雙遠心雙側鏡頭，兼顧大視野測量和高精度測量；

4.升降環光?0度45度表面照明光，及平行底光，及同軸光，適合不同產品的打光，獲得清晰的圖像；

5.在測量視野內，產品任意放置，無需夾具或定位，即可實現快速測量；

6.在測量視野內，任意放置同規格多個產品，可同時對各產品進行測量；

7.自動實現表面精確尋邊，邊界雜點過濾無效區域；

8.自動對焦、自動定位及自動測量功能，實現快速一鍵式測量；

9.自動輸出各類分析報告，輸出統計分析值（如CPK、PP等）；

10.閃測量測儀連續24小時不間斷正常工作；

11.報表多樣化，可輸出到指定表格，數據分級處理，報告可自動上傳客戶數據管理系統；

12.程序修改多樣化：可批量修改元素屬性，測量順序修改等；

13.程序運行速度可調，方便觀察，可生成任務進行全自動批量測量；

14.系統支持進行多線程測量，系統支持拼接測量和創建模板測量。

B.影像閃測軟件GQuick

1.標準檢測功能

1）可測元素：點、線、圓、弧、橢圓、矩形、四邊形、槽、R角、環、曲線、間距、距離等；

2）形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差的評定等；

3）構建元素：平行線、垂線、切線、中心點、端點、交點、兩點連線、平分線、中心線、輪廓分割、半徑畫圓、三圓取圓、兩線半徑內切圓等；

4）影像量測工具：取點（最高點、極值點、掃描點、對焦點等）、取線（多點、分段取線）、取?。ǘ帱c，多段取?。?、圓（多點、多弧取圓）、矩形（五點取）、槽形（五點取）、開放曲線、閉合曲線等；

5）坐標系設置：X、Y、Z三軸歸零方式，坐標系處理更靈活方便，可平移、旋轉坐標系，包含笛卡爾坐標（X，Y）與極坐標（R，θ）可方便選擇；可即時轉換測量值的基本單位mm、inch、mil；坐標平移、坐標旋轉，建立工件坐標系等。

6）有R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等工具快速測量功能。

2.高階檢測功能3.輸出及數據統計

1）可輸出Excel、Word、TXT報表；支持CAD文件的導入導出；支持實時輸出至Excel模板，可以指定輸出單元格。

2）可對數據區進行數據分級，多顏色顯示，基元超差區，可分類正常、超差、未測量到等屬性；

全自動生成趨勢圖。

3）圖像區操作簡單，所見即所得，可自定義：顏色、線寬、字體大小、背景顏色。

4）SPC數據分析功能（選配），可輸出統計值（如CA、CPK、PP等）及控制圖（均值與極差圖、均值與標準差圖、中位數與極差圖等）。
