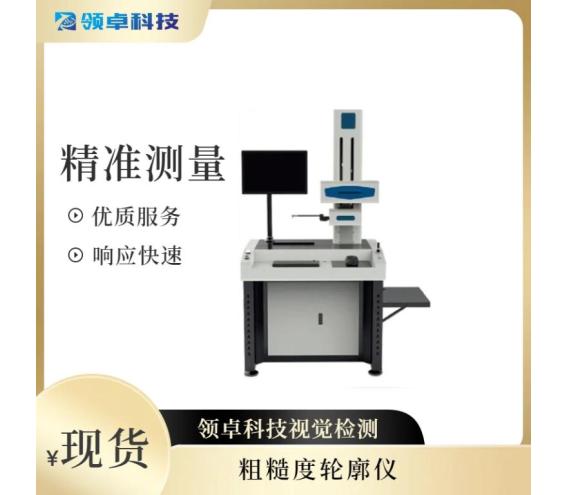

粗糙度輪廓測量儀
粗糙度輪廓測量儀
======
1，機器視覺方案設計、研發和設備制造，讓您的生產超越自動化，實現智能化。應用領域：產品外觀檢測、尺寸測量、裝配定位、掃碼識別等。
2、自動化生產線制造，智能化方案設計。應用領域：子哦對你好生產線的制造，智能分揀，組裝、檢測、包裝及搬運；
3、光學測量儀器量產機系列：自動化影像測量儀、一鍵式閃測儀、3D表面形貌輪廓儀、3D超景深顯微鏡、工具顯微鏡、粗糙度輪廓儀、金相顯微分析及外觀尺寸視頻一體機
測量范圍 | X方向驅動器 | 130mm | |
Z1 | 輪廓度量程 | 20mm | |
Z1 | 粗糙度量程 | ±1500μm | |
Z1 | 分辨率0.02微米 | ||
Z軸高度（立柱） | 550mm | ||
可檢測最小內孔 | 10mm | ||
輪廓技術參數 | 線性精度 | ±（0.7+|0.12H|）μm | |
圓弧 | ±（1.2+R/12）μm | ||
角度 | ±1′ | ||
直線度 | 0.5μm/100mm | ||
粗糙度技術參數 | 線性精度 | ≤±5% | |
殘值噪聲 | ≤0.005μm | ||
重復穩定性 | 試值3% | ||
截止波長 | 0.025、0.08、0.25、0.8、2.5、8mm | ||
評定長度 | λcX1、2、3、4、5 | ||
傳感器 | 類型 | 美國 | |
分辨率 | 0.02μm | ||
產地 | 美國 | ||
爬坡角度 | 上升77度 下降88度 | ||
粗糙度評定參數 | Ra、Rz、(Rmax、Ry)、Rt、Rp、Rpm、Rz(jis)、Rv、R3z、Rs m、Rsk、Rk、Rc、Rpk、Rvk、Mr1、Mr2 | ||
測量速度 | 0.05-20mm/s | ||
Z軸速度 | 0.05-20mm/s | ||
（五）系統界面：
軟件系統界面如圖所示。系統界面主要包括：菜單、工具欄、狀態欄、圖形顯示區（輪廓及粗糙度視圖）、標注信息區（輪廓標注及粗糙度參數列表）、系統參數顯示區、設備控制區。
1）菜單/工具欄：見菜單和工具欄部分相應內容。
2）狀態欄：顯示當前操作提示、光標在圖形顯示區的坐標等信息。
3）系統參數顯示區：用于顯示和設置設備參數、測量參數及顯示參數等系統參數。
3、打印報告
零件測量、標注及參數評定完成后，可以將檢測結果打印出來。用戶通過打印信息設置對話框輸入檢測報告打印信息（零件名稱、零件號、檢測人、公司名稱等）以及選擇格式
輸出選項（輪廓/粗糙度圖形、輪廓標注信息列表、粗糙度評定參數列表），查看打印預覽結果即為打印結果，輪廓圖表如圖所示。
規格參數
行業分類：
儀器儀表/電子測量儀器/LCR測量儀
產品類別：
品 牌：
領卓科技
規格型號：
庫 存：
1
生 產 商：
產 地：
中國
