光學應用新寵！日本帝人 AD-5503 高流動 PC，重塑鏡頭制造新高度

在光學鏡頭制造領域，材料的性能直接決定著產品的品質與競爭力。日本帝人 AD-5503 高流動 PC，憑借卓越的性能和獨特優勢，成為光學應用鏡頭制造的理想之選，為行業帶來全新突破與升級體驗。

一、基本信息

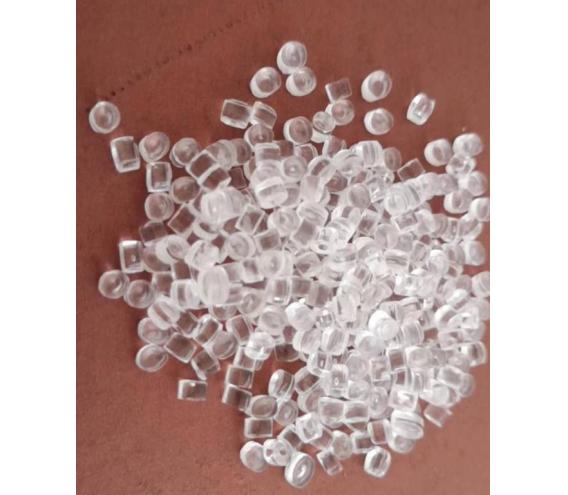

日本帝人 AD-5503 是一款專為光學應用鏡頭設計的高流動聚碳酸酯（PC）材料。其熔體流動速率（MFR）高達 54g/10min（300℃/1.2kg），流動性**，這一特性使其在復雜鏡頭結構的成型過程中能夠輕松填充模具型腔，確保鏡頭的精準成型。該材料呈透明顆粒狀，密度約為 1.2g/cm3，符合 RoHS、REACH 等國際環保標準，在保障產品性能的同時，也踐行了綠色生產理念。

二、產品特性

超高光學性能：AD-5503 具備出色的光學透明度，透光率高達 89%，近乎媲美光學玻璃，能夠最大限度減少光線傳播過程中的損耗，確保成像清晰銳利；其霧度低于 0.8%，使鏡頭表面平整光滑，有效避免光線散射，提升光學系統的成像質量。

優異的流動性：高流動特性是 AD-5503 的核心優勢之一。相較于普通 PC 材料，它能夠在更低的注塑壓力下快速填充模具，不僅提高了生產效率，還降低了對注塑設備的要求，尤其適用于制造結構復雜、精度要求高的光學鏡頭。

良好的耐熱性：該材料的熱變形溫度（HDT）為 125℃（1.8MPa），在高溫環境下仍能保持穩定的物理性能，不易發生變形，可滿足各類對溫度有特殊要求的光學應用場景。

高強度與韌性：AD-5503 具有良好的機械性能，拉伸強度達到 65MPa，彎曲強度為 95MPa，抗沖擊性能優異，即使在受到外力沖擊時，也能保持鏡頭的完整性，有效提升產品的耐用性和可靠性。

三、應用領域

消費電子鏡頭：在手機攝像頭、數碼相機鏡頭、VR/AR 設備鏡頭等消費電子產品中，AD-5503 憑借其高光學性能和高流動性，能夠滿足鏡頭小型化、精密化的設計需求，助力打造高清、高畫質的拍攝與顯示效果。

安防監控鏡頭：對于安防監控領域的鏡頭，AD-5503 的耐熱性、高強度和抗沖擊性能使其能夠在復雜的環境條件下穩定工作，確保監控畫面的清晰與穩定，為安全防護提供可靠保障。

車載鏡頭：在汽車智能駕駛系統中，AD-5503 適用于制造倒車影像鏡頭、行車記錄儀鏡頭、環視鏡頭等。其優異的光學性能和耐候性，能夠適應汽車行駛過程中的各種環境變化，保證鏡頭成像的準確性和穩定性。

工業檢測鏡頭：在工業自動化檢測領域，AD-5503 可用于制造高精度的工業檢測鏡頭，滿足對微小細節和復雜結構的檢測需求，憑借其良好的光學性能和尺寸穩定性，為工業生產提供精準的檢測數據。

四、加工成型

干燥處理：在加工前，AD-5503 必須進行充分干燥，以避免因水分導致制品出現氣泡、銀絲等缺陷。建議干燥條件為 120℃下干燥 4-6 小時，使材料含水率降至 0.02% 以下。

注塑成型：注塑溫度建議控制在 280-320℃，模具溫度保持在 80-100℃。由于材料流動性好，可適當降低注塑壓力和保壓壓力，以減少制品內應力，提高產品質量。在注塑過程中，應注意控制注射速度和冷卻速度，確保鏡頭的尺寸精度和光學性能。

后處理：為消除制品內應力，可對成型后的鏡頭進行退火處理。將制品放入 100-110℃的烤箱中，保溫 2-4 小時，然后緩慢冷卻至室溫。

五、注意事項

避免高溫降解：在加工過程中，應嚴格控制加工溫度和停留時間，避免材料在高溫下停留過長時間，防止發生降解，影響產品性能。

防止污染：在儲存和加工過程中，要注意保持環境清潔，避免材料受到灰塵、油污等雜質污染，以免影響鏡頭的光學性能。

模具設計：由于 AD-5503 流動性好，模具設計時應考慮適當的澆口尺寸和位置，以確保材料能夠均勻填充模具型腔，同時避免出現流痕、熔接痕等缺陷。

六、包裝儲存

AD-5503 采用 25kg 袋裝，外包裝為防潮編織袋，內附聚乙烯塑料袋，能夠有效防止材料受潮和污染。產品應儲存在干燥、通風良好的倉庫內，避免陽光直射和雨淋，儲存溫度建議控制在 - 10℃至 40℃之間。在正常儲存條件下，產品保質期為 12 個月。

日本帝人 AD-5503 高流動 PC，以其卓越的性能、廣泛的應用和便捷的加工成型工藝，為光學應用鏡頭制造提供了完美的解決方案。選擇 AD-5503，就是選擇高品質、高效率和高競爭力！期待與您攜手，共同開啟光學領域的新篇章！如需了解更多產品信息或獲取樣品，歡迎隨時與我們聯系！
