文化石模具采用RTV2液體模具硅膠 工廠咨詢聯(lián)系陳女士13662816580（微信同號(hào)）

硅膠與固化劑調(diào)配

• 比例稱量：按硅膠與固化劑的重量比（如 100:3，具體以產(chǎn)品說(shuō)明為準(zhǔn)），用電子秤精準(zhǔn)稱量后倒入容器。
• 攪拌均勻：沿容器壁順時(shí)針攪拌，避免劇烈攪動(dòng)產(chǎn)生過(guò)多氣泡，攪拌時(shí)間 3-5 分鐘，確保固化劑與硅膠完全融合（可觀察到液體顏色均勻，無(wú)條紋）。
• 除氣泡（可選）：若有真空機(jī)，將混合后的硅膠放入真空箱抽真空 2-3 分鐘，直至氣泡完全排出；無(wú)設(shè)備時(shí)，可靜置 5-10 分鐘，讓氣泡自然上浮破滅。

 硅膠模具澆筑 / 刷模

• 刷模法（適合復(fù)雜紋理）：
  用毛刷蘸取硅膠，均勻涂刷在原型表面，重點(diǎn)覆蓋凹凸紋理處，確保硅膠完全填充縫隙（第一層薄涂，避免氣泡滯留）。待第一層半固化后（約 30 分鐘，觸感不粘手），刷第二層并鋪一層玻璃纖維布（增強(qiáng)模具強(qiáng)度），重復(fù) 2-3 層，總厚度建議 3-5mm。
• 灌注法（適合簡(jiǎn)單造型）：

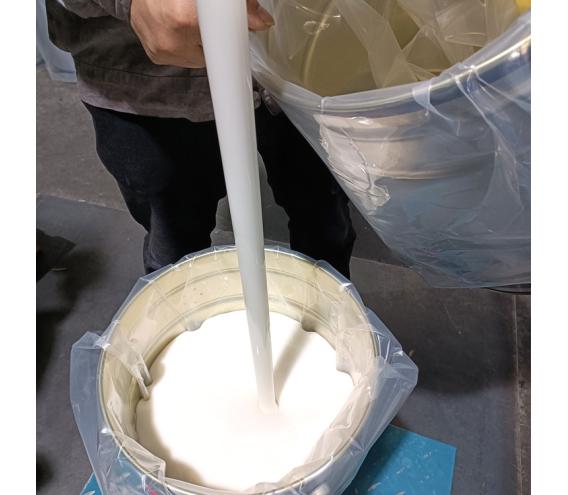

  將調(diào)配好的硅膠緩慢倒入模具框，從原型邊緣切入，避免直接沖擊原型導(dǎo)致位移或氣泡。硅膠需完全覆蓋原型，厚度超出原型最高點(diǎn) 1-2cm。

 固化與脫模

• 固化時(shí)間：室溫（25℃左右）下靜置 4-8 小時(shí)，具體取決于固化劑比例和溫度（溫度越高固化越快，低溫需延長(zhǎng)時(shí)間）。固化后硅膠應(yīng)呈彈性狀態(tài)，按壓無(wú)凹陷。
• 脫模：輕輕剝離模具框，從原型邊緣緩慢掀起硅膠模具，避免用力拉扯導(dǎo)致模具撕裂（硅膠柔韌性好，一般可順利脫模）。脫模后檢查模具內(nèi)紋理是否清晰，如有氣泡可修補(bǔ)后再使用。
