主要特性

• 最大 6 GHz 帶寬

• 每秒一百萬波形

• 9.4 ENOB，確保非凡的信號完整性

• 最大 2 Gpoints 存儲深度

• 獨樹一幟的頻率區域觸發

示波器值得信賴

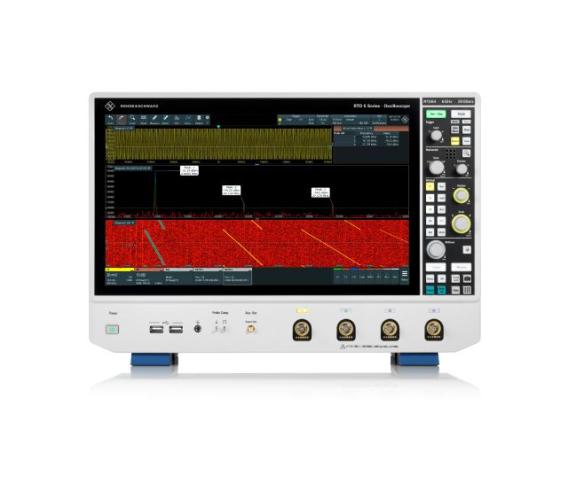

R&S?RTO6 示波器值得信賴。這款高級實驗室設備專用于提供可靠結果，能夠快速解決測量問題，幫助您按時完成任務。R&S?RTO6 示波器系列利用工程師的專業技能，能夠隨時根據需要為您提供深度見解，讓您的測量值得信賴。

R&S?RTO6 示波器系列提供出色信號，助您了解應用情況。這款集成式測試解決方案兼具 15.6" 大觸摸屏、全新圖形用戶界面、波形捕獲率、卓越的信號保真度、數字觸發和快速響應的深存儲，可用于頻率、協議和邏輯分析。

R&S?RTO6 示波器系列具有豐富的測量工具和新型用戶界面，能夠快速解決各種簡單或復雜的電路問題。

特性和優點

快速查找信號異常

... 非凡的波形捕獲率

• 1 000 000 波形/秒

• 支持直方圖、模板或光標測量

• 快速可靠地檢測偶發信號故障

• 模板測試：快速進行配置并獲得結果

  可用型號

  型號	帶寬	通道	采樣率	最大存儲深度	MSO 選件
  R&S?RTO64	600 MHz 至 6 GHz	4	最高 20 Gsample/s	2 Gpts	16 個數字通道

  規格

  垂直系統
  模擬通道		4
  帶寬 (-3 dB)	R&S?RTO64，帶 R&S?RTO6-B90 選件	600 MHz
  （必備一個帶寬選件）	R&S?RTO64，帶 R&S?RTO6-B91 選件	1 GHz
  	R&S?RTO64，帶 R&S?RTO6-B92 選件	2 GHz
  	R&S?RTO64，帶 R&S?RTO6-B93 選件	3 GHz
  	R&S?RTO64，帶 R&S?RTO6-B94 選件	4 GHz
  	R&S?RTO64，帶 R&S?RTO6-B96 選件	雙通道：6 GHz 四通道：4 GHz
  上升時間	R&S?RTO64，帶 R&S?RTO6-B90 選件	635 ps
  	R&S?RTO64，帶 R&S?RTO6-B91 選件	375 ps
  	R&S?RTO64，帶 R&S?RTO6-B92 選件	210 ps
  	R&S?RTO64，帶 R&S?RTO6-B93 選件	145 ps
  	R&S?RTO64，帶 R&S?RTO6-B94 選件	110 ps
  	R&S?RTO64，帶 R&S?RTO6-B96 選件	77 ps
  垂直分辨率		16 位系統架構
  有效位數/ENOB（測量值）	50 Ω，50 mV/div，10 MHz 輸入信號，全量程的 90% 50 MHz 100 MHz 200 MHz 300 MHz 500 MHz 1 GHz 2 GHz 4 GHz 6 GHz	9.4 9.0 8.6 8.2 8.1 7.7 7.1 6 6
  RMS 噪聲基底	50 Ω，1 mV/div，10 MHz 帶寬濾波器	10 μV（測量值）
  輸入阻抗		50 Ω ± 1.5% 1 MΩ ± 1%（15 pF 時）（測量值）
  輸入靈敏度	所有范圍內均支持最大帶寬	50 Ω：1 mV/div 至 1 V/div 1 MΩ：1 mV/div 至 10 V/div
  采集系統
  實時采樣率	R&S?RTO6-B90、R&S?RTO6-B91、R&S?RTO6-B92、R&S?RTO6-B93 選件	每通道最大 10 Gsample/s
  	R&S?RTO6-B94、R&S?RTO6-B96 選件	四通道時最大 10 Gsample/s 雙通道時最大 20 Gsample/s
  采集存儲	標配	200 Mpoints（四通道） 400 Mpoints（雙通道） 800 Mpoints（單通道）
  	R&S?RTO6-B104 選件	400 Mpoints（四通道） 800 Mpoints（雙通道） 800 Mpoints（單通道）
  	R&S?RTO6-B110 選件	1 Gpoints（四通道） 2 Gpoints（雙通道）；限制：通道 1 和 2 或通道 3 和 4 開啟時為 1 Gpoints（雙通道） 2 Gpoints（單通道）
  最大波形捕獲率		1 000 000 波形/秒
  抽取模式	任意抽取模式和波形算法組合，每通道最多支持 3 種波形顯示	采樣，峰值檢測，高分辨率，均方根
  波形算法		關閉，包絡，平均
  插值模式		線性，sin(x)/x，采樣和保持
  去嵌（選件）		是
  水平系統
  時基范圍		25 ps/div 至 10000 s/div
  時基精度	交付/校準后	±10 ppb
  觸發系統
  標配觸發類型		邊沿，毛刺，寬度，欠幅，窗口，超時，間隔，斜率，data2clock，碼型，狀態，串行碼型，TV/視頻，區域觸發
  可選觸發類型		串行總線觸發
  觸發靈敏度	觸發遲滯定義	可自動或手動調整 （0 div 至 5 div）
  分析和測量
  自動測量		47
  光標測量		4
  波形數學運算		高級（公式編輯器）
  模板測試
  模板生成		高級（用戶可配置，基于硬件）
  邏輯分析儀 (MSO) 功能
  數字輸入通道		16
  MSO 存儲深度		每通道的存儲深度為 200 Mpts
  MSO 帶寬		400 MHz
  MSO 采樣率		每通道的采樣率為 5 Gsample/s
  通用數據
  尺寸	寬 x 高 x 深	450 mm × 315 mm × 204 mm (17.72 in × 12.40 in × 8.03 in)
  重量		10.7 kg (23.59 lb)
  接口		1 Gbps LAN，A 型：2 x USB 3.1，2 x USB 2.0；B 型：1 x USB 3.1，GPIB（選件），HDMI 和 Display Port（用于外部監視器），外部觸發，觸發輸出
  顯示屏		15.6" 電容式觸摸屏，分辨率：1920 像素 x 1080 像素（全高清）
  操作系統		Windows
