純化水循環管網輸送系統：核心設備與應用解析

第一章 純化水循環管網系統的構成與重要性

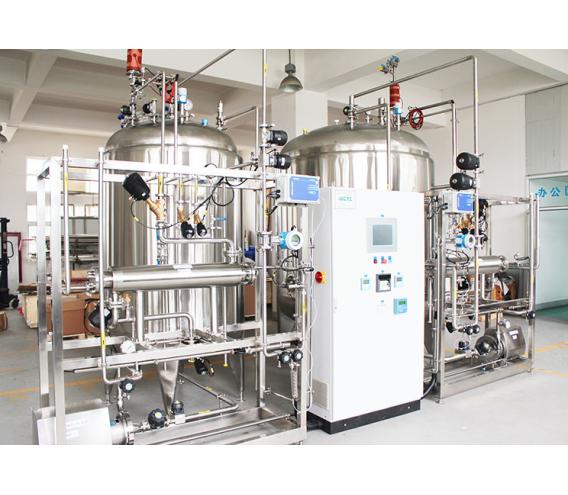

純化水循環管網輸送系統是醫藥、電子、食品等行業中保障水質安全的關鍵基礎設施。該系統通過科學設計的管道網絡與智能化控制裝置，實現純化水的持續循環與穩定供應。其核心價值在于避免水質二次污染、減少水資源浪費，并通過實時監測確保用水端的水質符合國家藥典、GMP等嚴格標準。

在制藥行業，該系統直接影響注射劑、滴眼液等無菌產品的生產質量；在半導體制造中，超純水的純度要求達到PPT（萬億分之一）級別，管網系統的穩定性直接關系芯片良品率。系統采用316L不銹鋼材質管道，內壁電解拋光至Ra≤0.5μm的鏡面效果，有效防止微生物滋生。循環泵組配備變頻控制，可根據用水量自動調節流速，維持管網內0.8-1.2m/s的湍流狀態，避免死水區形成。

第二章 系統核心設備技術解析

2.1 智能輸送泵組

配備衛生級離心泵作為動力核心，流量范圍覆蓋5-200m3/h，揚程可達60米。泵體采用全焊接結構，配備機械密封與在線滅菌接口。創新設計的雙端面密封系統可實時監測密封液壓力，泄漏量＜3ml/h，遠超ISPE指南要求。

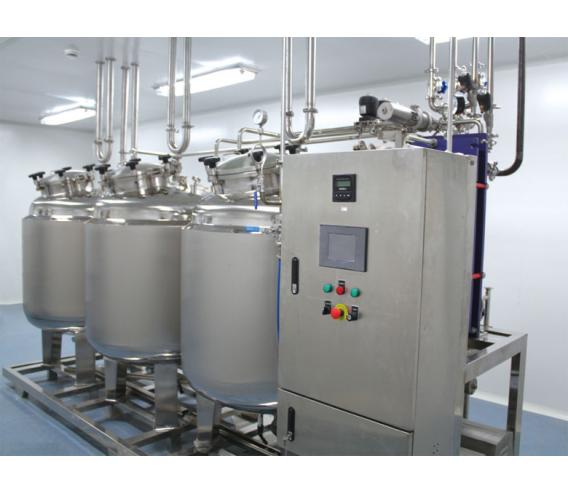

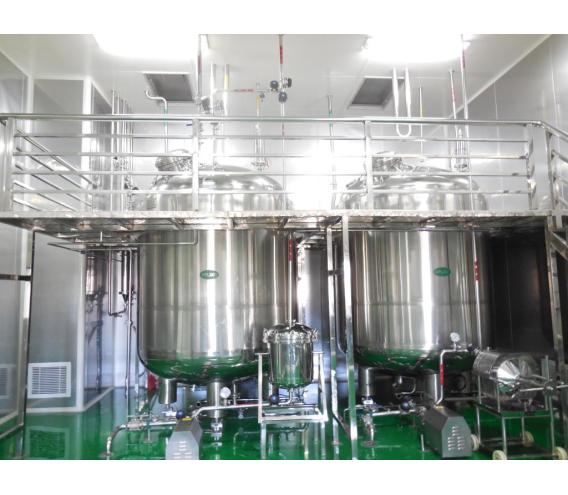

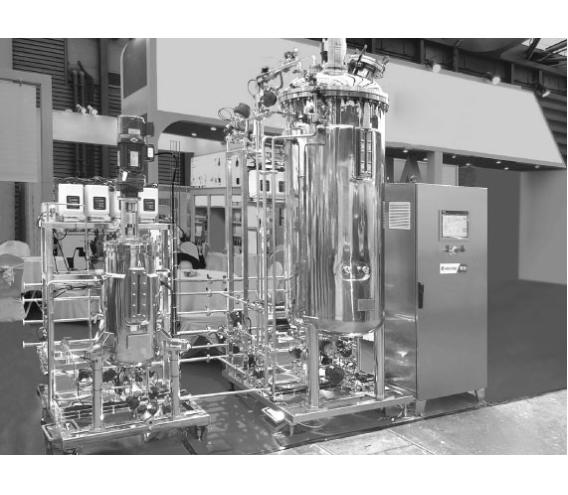

2.2 儲水與分配裝置

316L不銹鋼儲罐配置氮氣保護系統，維持頂部空間微正壓，防止空氣微生物污染。呼吸閥采用0.22μm疏水性PTFE膜，完整性測試氣泡點值≥3.4bar。分配模塊集成溫度、電導率、TOC在線監測儀表，數據刷新頻率達0.5秒/次。

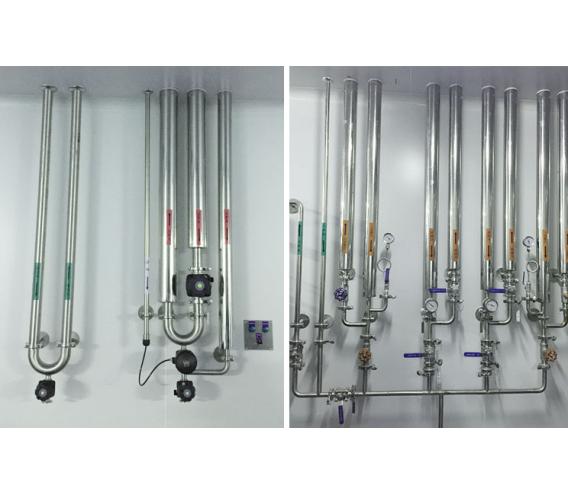

2.3 循環管路系統

三維建模設計的管網系統實現零死角連接，支管段長徑比≤6:1。自動焊接工藝確保焊縫光滑度與母材一致，內窺鏡檢測合格率100%。管道坡度嚴格控制在0.5%-1%，確保完全排空能力。

2.4 臭氧-紫外線聯合消毒系統

采用臭氧濃度0.2ppm持續消毒與254nm紫外線瞬時滅菌的協同方案，微生物控制效果較單一方式提升3個對數單位。臭氧發生器產量精準至±0.02mg/L，紫外線強度監測模塊實時反饋滅菌效率。

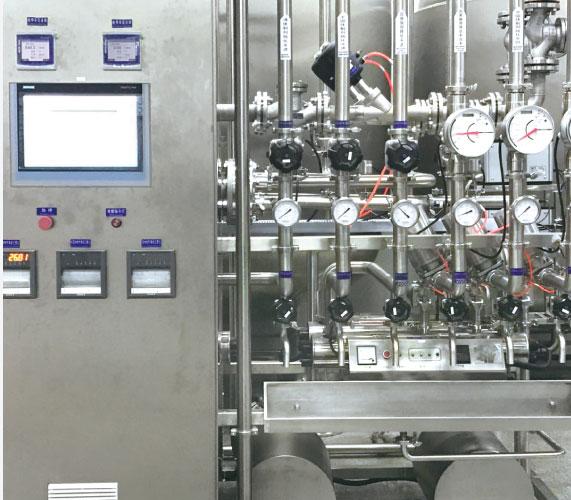

2.5 PLC自動化控制系統

西門子S7-1500系列PLC搭載10.1寸工業觸控屏，支持OPC UA協議實現與廠區DCS系統對接。內置30種標準操作模式，可記憶100組工藝參數，報警響應時間＜0.1秒，歷史數據存儲周期≥5年。

第三章 系統運行原理與技術優勢

系統通過"制備-儲存-分配-循環"四位一體的運行模式實現水質保障。制備單元產水首先進入儲罐，經紫外殺菌后由輸送泵加壓進入主循環管路。管網末端的回水經電導率監測后，根據水質變化自動切換至回收或排放流程。

溫度控制方面，采用板式換熱器與PID調節算法，將水溫穩定在70-80℃熱循環或4-10℃冷循環區間，波動范圍≤±1℃。壓力控制模塊通過電動調節閥與壓力變送器聯動，維持管網末端壓力≥3.5bar，確保用水點流速穩定。

相較于傳統系統，新一代裝置實現：

• 能耗降低：變頻泵組節能40%，熱能回收率＞65%
• 水質保障：微生物指標＜1CFU/100ml，TOC＜50ppb
• 運維便捷：CIP清洗周期延長至3個月，備件更換時間縮短70%

第四章 行業應用場景與選型建議

4.1 生物制藥領域

符合FDA 21 CFR Part 11要求，支持三級權限管理及審計追蹤功能。適用于疫苗生產中的緩沖液配制、培養基制備等關鍵工序。建議配置雙管板換熱器及冗余消毒系統。

4.2 電子半導體行業

需滿足SEMI F63標準，配套18.2MΩ·cm超純水模塊。推薦使用雙機械密封磁力驅動泵，配備VCR接頭管路，氦質譜檢漏率＜1×10?? mbar·L/s。

4.3 食品飲料生產

通過3D衛生級設計認證，與CIP清洗系統無縫對接。建議選用帶視鏡的分配罐體，配置在線濁度監測儀，符合HACCP認證要求。

4.4 實驗室純水系統

小型化裝置流量范圍0.5-5m3/h，支持RO+EDI+UF多級處理。推薦模塊化設計，預留第三方儀器接入端口，兼容LIMS系統。

4.5 醫院中央供水

滿足YY/T 1244標準，分支管路安裝瞬時滅菌裝置。建議配置應急備用電源，斷水保護響應時間＜15秒，保證手術室、血透中心等關鍵區域供水安全。

第五章 系統維護與效能提升策略

建立三級維護體系：

1. 日常巡檢：檢查壓力波動（允許范圍±0.2bar）、異常噪音、儀表示值
2. 月度保養：潤滑機械密封、校準傳感器、更新系統軟件
3. 年度大修：更換濾芯、壓力容器檢測、管道內壁完整性檢查

數據驅動運維：

• 建立微生物趨勢分析模型，預警周期從7天縮短至48小時
• 運用數字孿生技術模擬系統老化過程，預測備件更換周期
• 能耗智能分析平臺識別低效運行時段，優化設備啟停策略

通過實施上述方案，某藥企成功將系統綜合效率（OEE）從82%提升至95%，年節約維護成本35萬元，水質偏差事故率下降90%。

本文系統解析了純化水循環管網輸送系統的技術特點與應用實踐，為相關行業設備選型與升級提供參考。實際建設時建議進行URS需求分析，選擇具有ASME BPE認證的供應商，并通過FAT工廠驗收測試確保系統性能。
