許多大型精密設備（如電力變壓器等）在運輸和裝卸過程中會產生各種沖撞沖擊和震動，任何超過規定的的沖撞沖擊都會對被運輸的設備產生損傷，有時這些損傷是內在的，無法用肉眼直接觀察到，因此，科學地分析這些數據就顯得尤為重要。

萬聯一邁MT-Shock300-EB是一款運輸沖撞沖擊振動加速度記錄儀，測量精度高，為原MT-SHOCK101-EB的升級產品，可以在運輸過程中隨時查閱和下載之前記錄的數據，運輸結束后可以將所有數據以一種安全和無法篡改的數據格式（MTFF）通過微信、QQ或郵件等方式發送給客戶以便做進一步分析和研究，該產品廣泛應用于電力變壓器、互感器、高壓開關、集裝箱儲能系統、車載式移動儲能電站等電力設備以及精密大件設備、貴重易碎品運輸沖撞沖擊振動加速度的監測記錄。該產品是一款高速率完全由長效電池供電的三軸沖撞沖擊振動加速度記錄儀，具有±15g/±100g/±300g三個不同的加速度量程，用戶可以根據實際運輸路況通過軟件自由選擇，數據存儲容量大，具有多種工作模式可供選擇，配備美國出廠校準質保證書，通過多項國際認證，國內國際認可，通過專業計量機構檢測，測量準確，數據可靠。

MT-Shock300-EB根據用戶設定的閱讀速率，自動記錄每個時間段內三維加速度的峰值并加以存儲，所有數據均帶有時間戳，用戶還可以預先設定啟停時間，記錄儀將在這些時間點自動啟動和停止，操作方便。用戶通過功能強大的Madgetech軟件還可以對超標數據進行分析、甄別和統計，真實還原出運輸過程的每個細節，可以方便區分各方的責任。

參數指標

總存儲容量：4192254 組(其中1397418組/每通道，所有通道均使用狀態下)

閱讀速率：1024 Hz to 5 分鐘，可通過軟件選擇。

電池續航時間：120 天（通常在30秒閱讀速率條件下），更長的續航時間可以聯系我們。

材料：陽極氧化鋁

操作環境：-20 oC to +60 oC，0 %RH to 95 %RH 非冷凝

接口線：USB-C 電纜 (包含)

傳輸速率：1MBaud

通過認證： CE compliant，EMC Directive 2014/30/EU，RoHS Directive 2011/65/EU

防水等級：IP64

記錄儀尺寸：3.4 in x 1.7 in x 1.3 in (86 mm x 43 mm x 33 mm)(長*寬*高)
防護盒尺寸：250mm*205mm*100mm(長*寬*高)
重量（不含干電池）：2.7Kg

加速度傳感器：MEMS Semiconductor，三軸

量程：±15g/±100g/±300g

分辨率：0.02g/0.05g/0.2g

精度：±0.3g/±2.0g/±6.0g

采樣速率：1000 Hz

頻率響應：> 1000Hz (15g) ，> 500Hz (100g、300g)

工作模式

該記錄儀有多種工作模式。啟動方式有現在啟動模式和延時啟動模式（6個月），停止方式有手動停止模式和自動停止模式、運行方式有閾值模式和實時記錄模式，可以根據需要自由選擇和組合使用。

首先將邁捷克專用軟件安裝在計算機上，將裝有軟件的U盤插入計算機USB口，根據軟件安裝提示很快完成安裝，桌面上將生成一個邁捷克軟件圖標。記錄儀和計算機通過接口線進行連接，打開電腦桌面上邁捷克軟件圖標，軟件將自動識別該記錄儀，選定該儀器并點擊左上角“自定義開始”按鍵，選擇現在啟動模式表示記錄儀馬上就開始記錄數據，選擇延遲啟動模式表示記錄儀將在預先設定的將來某個時間點自動開始工作，無需人工操作；手動停止是指需要將記錄儀和計算機連接后，由手動通過軟件使得儀器停止工作，而自動停止模式是指記錄儀將在預先設定的將來某個時間點自動停止工作；閾值模式是通過軟件在記錄儀的“屬性” 中分別設定加速度三個軸的閾值和觸發樣本數，這樣記錄儀在啟動后一旦閾值被觸發，則開始記錄該觸發點及前后若干個數據，然后停止記錄等待下一次觸發。實時監測模式是指記錄儀按照預先設定的模式獨立工作，也可通過接口線和計算機進行連接，通過顯示屏實時監測數據變化；閱讀時間間隔的選擇可在1024HZ to 5分鐘內自由選擇，在不同的閱讀速率下軟件將自動計算出在現有存儲容量下記錄儀最長的工作時間，通常先預估整個測試過程所需要時間，再選擇合適的閱讀速率，這樣就可以得到整個過程連續完整的數據曲線。

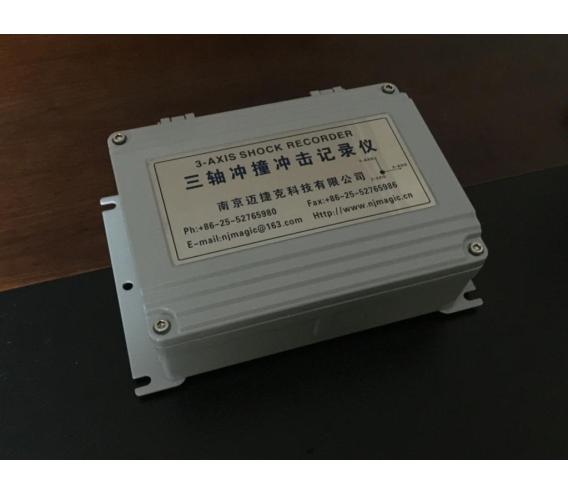

MT-Shock300-EB內部結構以及安裝在待運變壓器頂部如下所示：

下圖為某電力變壓器運輸過程沖撞沖擊數據，圖一為三軸沖擊數據曲線，XYZ三軸的曲線采用不同的顏色進行顯示，圖二為其轉化成EXCEL格式，圖三為支架安裝尺寸，如下所示：

圖一

圖二

圖三
