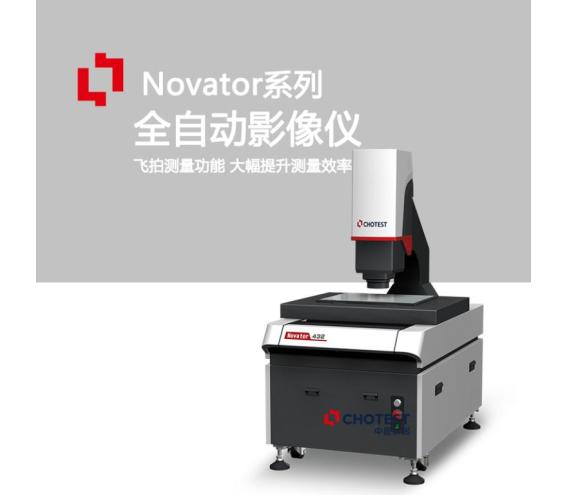

中圖儀器Novator影像AI智能尋邊測量儀采用大理石主體機臺和精密伺服控制系統，充分發揮光學電動變倍鏡頭的高精度優勢，將傳統影像測量與激光測量掃描技術相結合，實現2.5D和3D復合測量。

Novator影像AI智能尋邊測量儀可實現各種復雜零件的表面尺寸、輪廓、角度與位置、形位公差、3D空間形貌與尺寸結構等精密測量。Novator可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、鐘表、刀具、計量檢測等領域。

產品優勢

穩固移動平臺、高測量精度

1.精密大理石機臺，穩定性好，精度高。

2.精密線性滑軌和伺服控制系統，超低分貝運動。

3.三軸全自動可編程檢測，實現復雜特征批量檢測。

激光掃描成像、3D復合測量

1.支持點激光輪廓掃描測量，進行高度方向上的輪廓測量。

2.支持線激光3D掃描成像，可實現3D掃描成像和空間測量。

3.VisionX測量軟件支持多種輪廓測量和3D空間測量，無縫連接2D/3D混合測量。

頻閃照明光源、高速硬件飛拍

1.具備頻閃照明光源，支持頻閃和普通雙模式。

2.支持飛拍模式測量，測量效率提升5~10倍。

3.融入中圖閃測儀的拼接測量功能，發揮綜合優勢。

可更換RGB表光、獨立升降表光

1.可更換RGB表光和白色表光，適應多種復雜顏色和材料表面。

2.表光可獨立升降，更好的觀察樣品表面。

3.支持六環八分區表面光、透射光、同軸光分段編程控制。

自動測量，批量更快

1.程序匹配工件坐標系，自動執行測量流程。

2.支持CAD圖紙和Gerber圖紙導入，坐標系匹配測量。

3、CNC固定坐標系模式下，可快速精確地進行批量測量。

操作簡單，輕松無憂

1.具備大幅面導航相機，快速實現工件定位。

2.具有鏡頭防撞功能，輕松無憂。

3.一體化操作界面，任何人都能輕松設定和測量。

Novator影像測量AI自動尋邊技術，可以大幅提高測量效率，助力企業打造自動化、無人化、智能化生產線。

AI影像測量效率和精度

1、測量效率對比

單個工件的單次測量時間由131s縮短至AI測量28s，效率提升4.5倍

2、重復性對比

重復性大于0.02mm的尺寸占比降低81%，測量數據更穩定，重復性更佳

3、人員一致性對比

三個不同的操作員分別使用AI測量的數據一致性比手動測量的一致性要好很多

AI影像測量應用案例

1、新能源行業中電池后蓋邊緣特征測量時，由于邊緣臺階落差較小，導致成像有多層邊界干擾且對比度低，自動批量測量不能自動抓取目標邊緣，因此只能手動測量。中圖AI測量可排除多層邊界干擾，即使對比度低也能自動識別到目標邊緣，測量效率提升4.5倍，同時排除人為誤差，測量數據更穩定。

2、3C行業手機中框邊緣線測量時，由于該邊界不規則，且邊界干擾較多，傳統自動測量，很容易抓偏，也只能使用手動測量。即使不規則有干擾的邊界，中圖AI自動測量可以排除干擾自動提取到正確位置，進一步提高測量效率。

3、金屬邊邊界模糊不清，毛刺過多，邊界翹曲不均勻，AI測量可自動過濾毛刺干擾，準確提取邊界。

4、黑色塑膠件上圓柱特征形態不一、邊緣輪廓不清，傳統自動測量容易提偏，AI提取則精確穩定。

5、塑料薄片邊界干擾多，無法自動提取，手動測量費事費力，AI測量可以精準排除邊界上的干擾，提取到正確位置。
