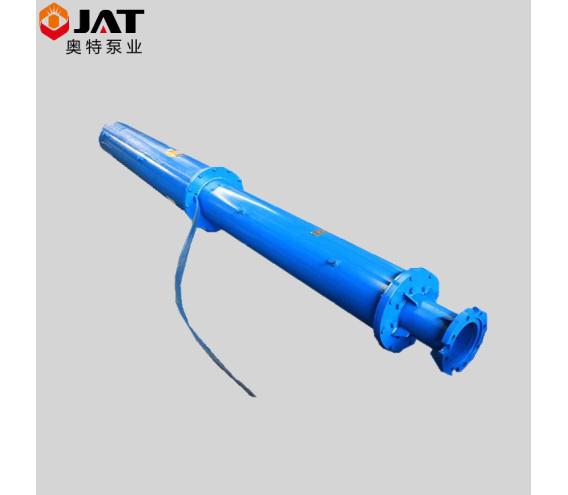

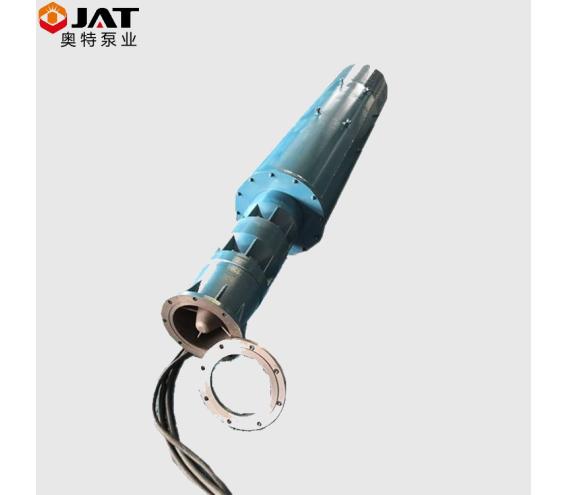

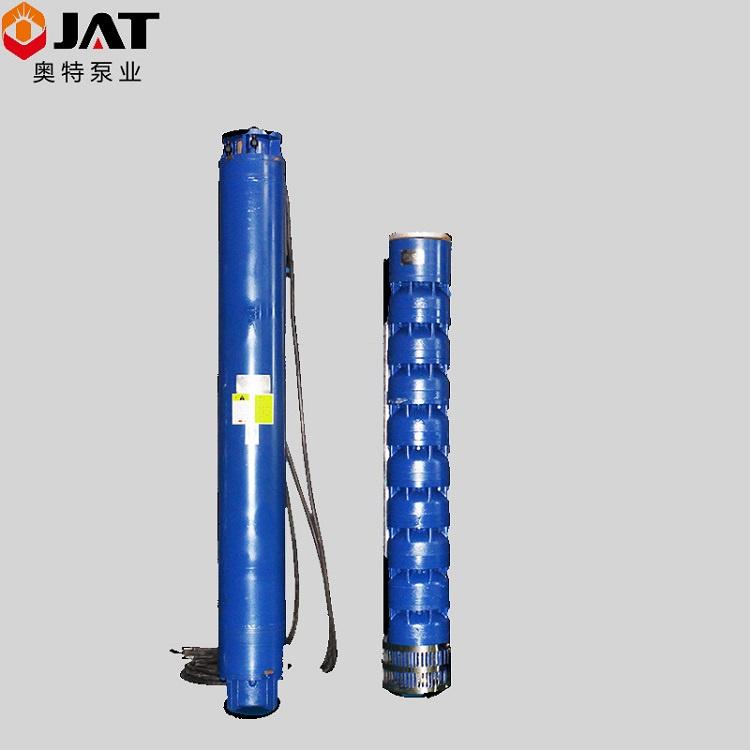

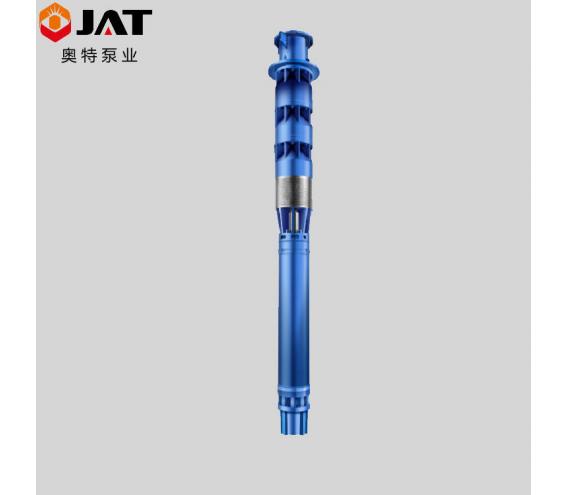

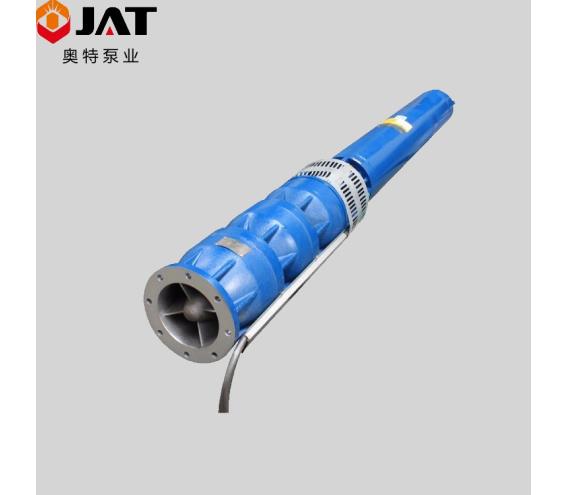

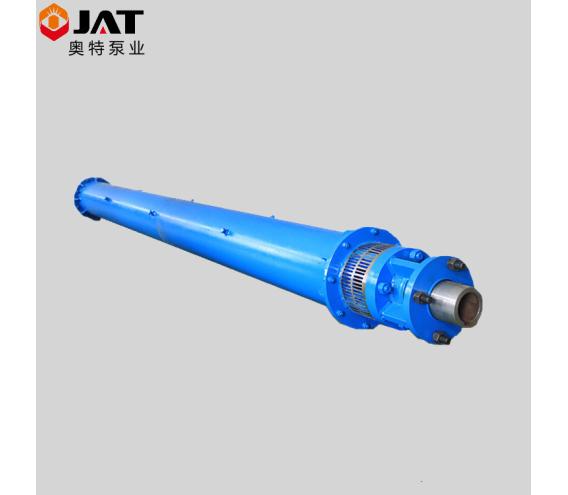

高溫井用潛水泵結構:

高溫井用潛水泵機組包含:熱水潛水泵、熱水潛水電機(包括耐熱電纜)、輸水管和控制開關(高揚程泵加配閘閥)四大部分組成。

1、泵為單吸多級式離心泵,由導流殼、葉輪、密封環、錐形套、泵軸、耐熱軸承、進水節。逆止閥和閥體等主要零件組成。

2、熱水潛水電機為密封充水濕式三相異步電動機,由定子、轉子、上下軸承座、防砂裝置、調壓裝置等主要零部件組成。

3、井用潛水泵與熱水潛水電機通過套筒式聯軸器或爪聯軸器直接聯成一體,組成熱水潛水泵機組。

4、熱水潛水電機上段安裝防砂罩和兩個反向裝配的骨架油封,即防砂裝置。另外根據用戶需要,可安裝防砂密封模塊。

5、井用潛水泵的聯接為導流殼螺紋及止口定位的緊密聯接,鍵槽固定葉輪與泵軸必須通過專用的底盤定位進行裝配。

6、潛水電機定子與上、下軸承座及底座、聯接座固定,采用帶密封橡膠圈的雙頭螺栓與各端面止口定位緊密聯接。

7、井用潛水泵熱水電機上端設有注水孔、排氣孔、下端設有放水孔、當電泵下井前,潛水電機內腔必須充滿純凈的清水,注意防止假滿,上好各孔螺塞,不得有漏水現象。

廠家供應的泵體維護保養:

1.高溫井用潛水泵運行中要經常觀察電流、電壓表和水的流量,力求電泵在額定工況下運行。

2.應用閥門調節流量、揚程,不得超載運行。有下列情況之一應立即停止運行:

(1)額定電壓時電流超過額定電流20%時;

(2)電源電壓過高或過低時(高于400V或低于360V);

(3)額定揚程下,流量較正常情況下降低較大;

(4)絕緣電阻低于0.5兆歐;

(5)動水位降至泵吸入口時;

(6)電器設備及電路不合規定時;

(7)電泵有突然聲響或較大的震動時;

(8)高溫井用潛水泵保護開關頻繁跳閘時。
