GB/T 31485 電芯扭轉試驗機

電芯極柱扭力壽命試驗機

充電電芯扭力試驗機

電芯極柱抗扭性能檢測

鋰電池芯扭轉試驗機

一、簡介

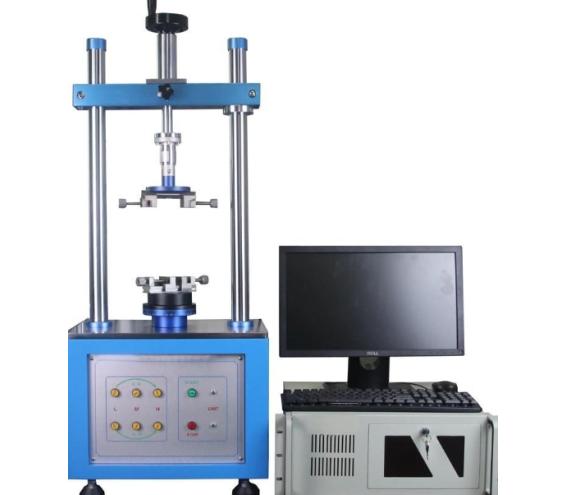

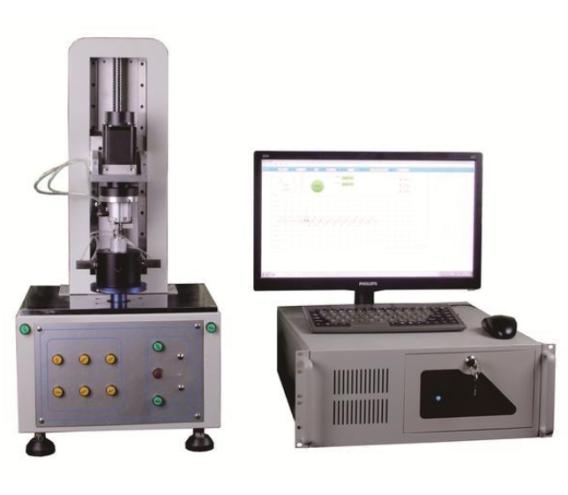

    電芯扭轉試驗機?是一種用于測試電芯在扭轉應力下的性能和安全性的設備。它通過施加扭轉力矩來模擬電芯在實際使用中可能遇到的機械應力情況，從而評估電芯的耐久性和安全性。

二、重要性

電芯極柱是電池中的關鍵結構，負責電流的輸入和輸出?。極柱的設計和性能直接影響電池的電氣性能和安全性。極柱的物理?yè)p傷、灰塵積累或水分侵入都可能導致電池內部短路、漏液等問題，甚至引發火災。

電芯極柱扭轉試驗通過模擬極端條件下的物理破壞，驗證電池在遭遇外部影響因素（如電氣短路、機械破壞、環境氣候傷害）時的安全性，確保電池在各種極端情況下仍能保持安全?。

三、參數

扭矩范圍：0.1N.m~200N.m

分辨率：0.01N.m

Z大角度:±360°

角度分辨率：0.1°

夾持式樣尺寸：φ10-80mm

扭矩傳感器精度：±0.5%FS

采樣頻率：1kHz

四、工作原理

    通過電機驅動夾具，將電芯固定在夾具中，然后按照設定的扭轉角度和速度對電芯進行扭轉，同時通過傳感器實時監測電芯的電壓、電流、電阻等電氣參數以及扭矩、位移等機械參數的變化，以評估電芯在扭轉過程中的性能表現。

五、應用領域

    電芯扭轉試驗機主要用于電池行業，特別是動力電池和儲能電池的研發和質量控制中。通過模擬極端條件下的扭轉應力，評估電芯在機械應力、熱失控、化學鏈?zhǔn)椒磻?yīng)、電池老化等多種情況下的穩定性，確保電池在各種應用場景中的安全性和可靠性?。

六、操作注意事項

安全防護：設備應具備完善的安全防護裝置，如急停按鈕、防護門等，操作人員在測試過程中應嚴格遵守操作規程，避免發生意外事故。

電芯安裝：確保電芯正確安裝在夾具中，避免因安裝不當導致測試結果不準確或損壞電芯。

測試環境：應在規定的溫度、濕度等環境條件下進行測試，以保證測試結果的一致性和可比性。

設備維護：定期對設備進行清潔、校準和維護，確保設備的性能和精度符合要求。
