一、簡介

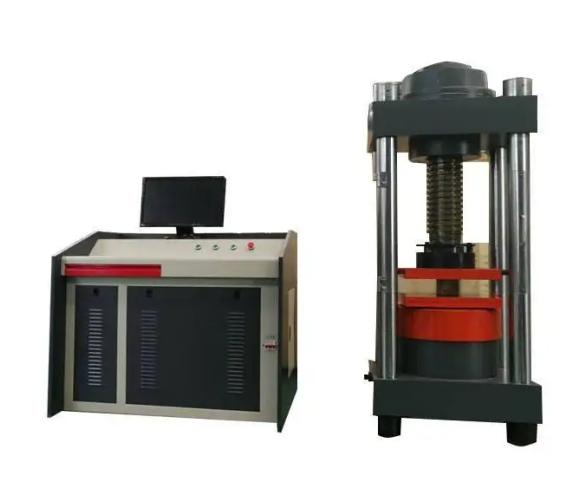

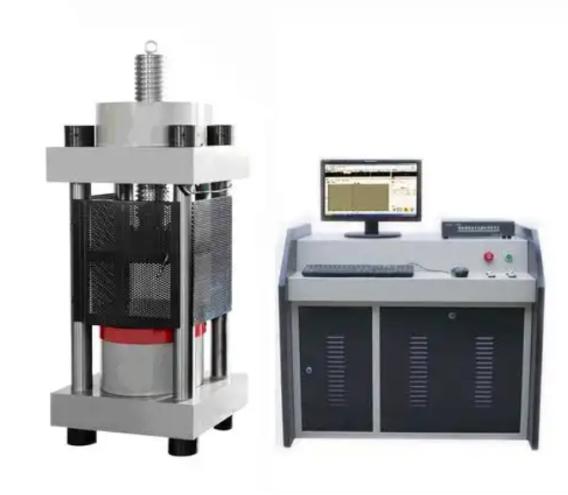

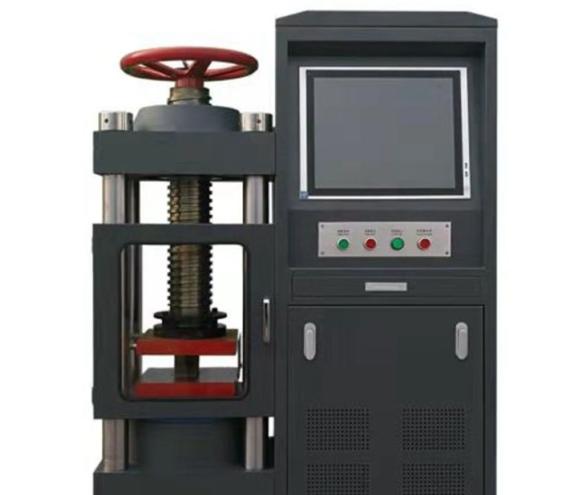

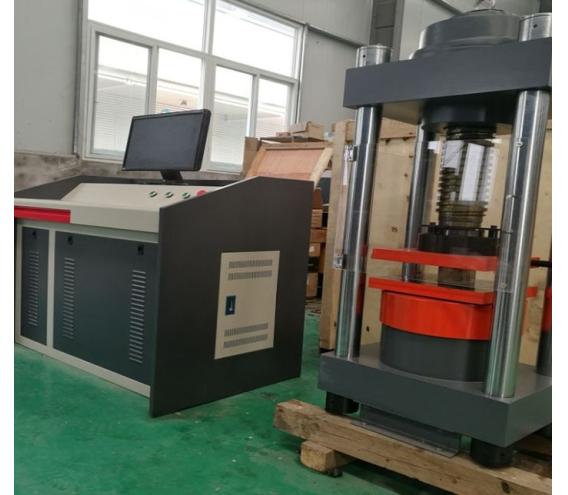

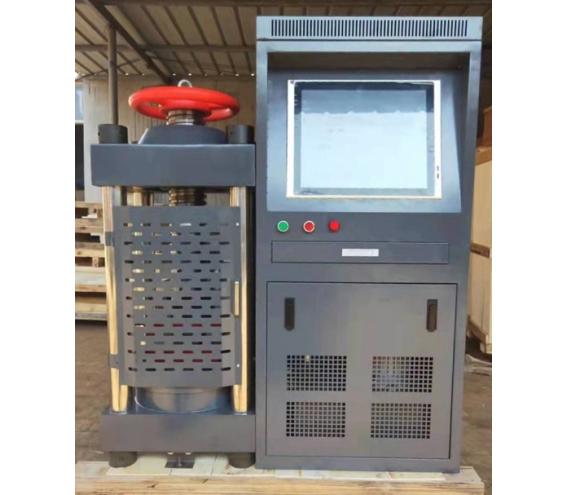

混凝土彈性模量無側限抗壓試驗機是用于測定混凝土材料在無側限條件下的彈性模量和抗壓強度的一體化設備。其核心功能結合了壓力加載、變形測量及無側限試件固定等模塊。

混凝土彈性模量無側限抗壓試驗機是一種集成彈性模量測試與無側限抗壓強度試驗功能的復合型設備，適用于測定混凝土的彈性變形特性和抗壓承載能力。該設備通過液壓或電液伺服系統驅動，結合高精度傳感器和微機控制系統，實現加載速率控制、數據采集及結果分析。

二、參數

Z大試驗力：2000KN

試驗力示值精度：≤±1%

活塞直徑：φ300mm

活塞Z大行程：30-120mm

外形尺寸：約800×500×1200mm（具體型號有所差異）

分辨率：0.01KN

位移控制模式：0.1mm/min～10mm/min

電源電壓：380V

功率：0.75KW

三、設備特點

?多功能集成?：一機兼容彈性模量測定與抗壓強度測試，減少設備重復配置。

?高精度控制?：采用伺服閥閉環控制，確保加載過程穩定和數據可靠性。

?智能化操作?：支持試驗曲線動態顯示、自動計算彈性模量及抗壓強度指標。

四、核心功能模塊

?彈性模量測定：?

采用接觸式千分表與壓力機聯動系統，通過預壓、加載、卸荷循環（如0.2-0.3 MPa/s速率）測量試件變形，計算割線模量值。

支持棱柱體或圓柱體試件的靜力受壓彈性模量測試，需滿足試件兩側變形差不超過平均值15%的精度要求。

?無側限抗壓強度測試：?

在無側向約束條件下，以恒定速率對試件施加垂直壓力直至破壞，記錄最大荷載值作為抗壓強度。

可同步生成應力-應變曲線，用于分析材料塑性變形特征（如軸向應變達15%時的承載能力）。

?復合試驗能力：?

部分設備集成液壓油缸、電動油泵及多通道傳感器，支持彈性模量與抗壓強度的一體化測試。

支持混凝土、碳素、金屬等材料的力學性能評估，滿足凍融試驗、耐久性研究等需求。
