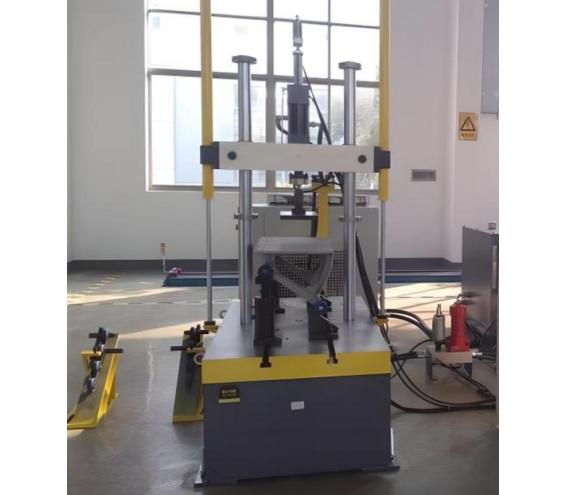

梯級動靜載試驗機GB16899-2011

TSG T7007-2022梯級動載 靜載 扭轉試驗機

自動扶梯踏板疲勞試驗機

人行道梯級機械穩定性試驗機

一、簡介

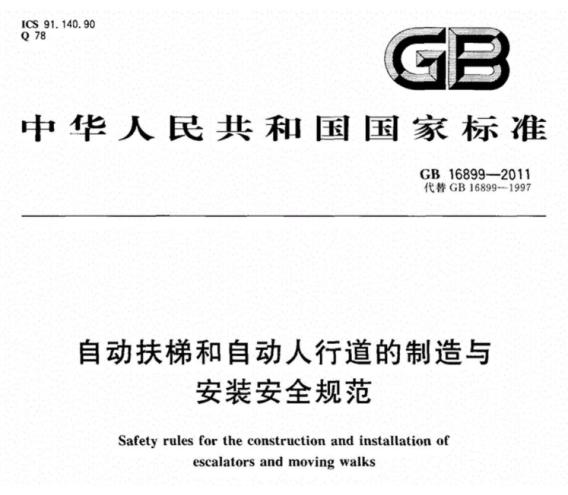

    梯級動靜載試驗機主要用于自動扶梯及人行道梯級、踏板的動靜態力學性能測試，符合國家標準GB16899-20111和行業標準TSG T7007-2022。其核心功能包括靜載、動載及扭轉試驗，可模擬實際工況下的載荷條件，驗證部件的疲勞壽命和機械穩定性。

二、參數

靜態試驗力可達：±20kN

范圍內示值精度：±1%

動態試驗力可達：±20kN

振幅：±50mm

頻率范圍：0.1-40Hz

試驗空間：≥750mm

立柱凈間距：530mm

試驗平臺尺寸：1800mmx1000mmx800mm(長x寬x高)

電機功率：15kW

試驗次數：0~9999999(可設)

脈動載荷試驗循環數：500000次

電源電壓?：380V 50Hz

功率：5kW

位移示值精度：±0.5%FS

三、應用范圍

?靜載試驗?：梯級踏板靜態承載力測試；

?動載疲勞試驗?：模擬長期載荷下的疲勞性能，支持高周/低周循環測試；

?扭轉試驗?：驗證梯級在不同扭矩下的抗變形能力；

?擴展功能?：通過夾具擴展可完成材料拉伸、壓縮等通用力學試驗。

四、工作原理

靜載試驗原理：通過伺服電機驅動絲桿等裝置，將力均勻地施加在梯級、踏板或踢板上，模擬其在靜止狀態下承受的最大載荷，以檢測其靜態強度和變形情況。例如，在梯級踏面中央部位，通過鋼制墊板垂直施加規定的力，觀察梯級的變形和是否出現損壞等。

動載試驗原理：利用曲柄、偏心機構等配合伺服電機，產生一定頻率和幅值的脈動載荷，施加在梯級或踏板上，模擬其在實際運行過程中的動態受力情況，測試其在反復載荷作用下的疲勞性能和耐久性。如以5-20Hz 之間的任一頻率獲得 500-3000N 的無干擾諧振載荷，對梯級或踏板進行至少 500 萬次循環試驗，檢查其是否出現斷裂或過大變形。

五、應用領域

電梯生產企業：用于自動扶梯及自動人行道梯級、踏板的出廠檢驗和質量控制，確保產品符合相關標準要求，提高產品質量和安全性。

電梯檢測機構：對電梯梯級和踏板進行型式試驗、定期檢驗和監督檢驗等，為電梯的安全運行提供技術支持和保障。

科研院校：用于開展與自動扶梯及自動人行道相關的科研項目和教學實驗，研究梯級和踏板在不同載荷條件下的力學性能、疲勞壽命等，為電梯技術的發展和創新提供理論依據和技術支持。
