一、簡介

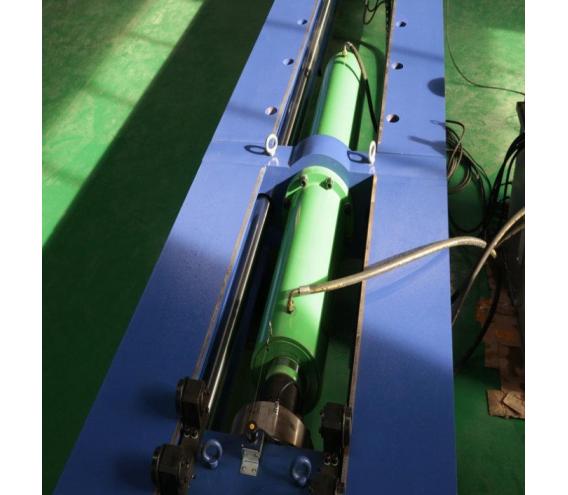

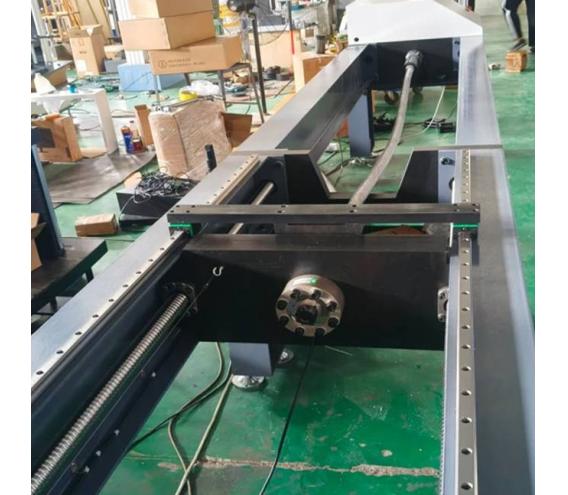

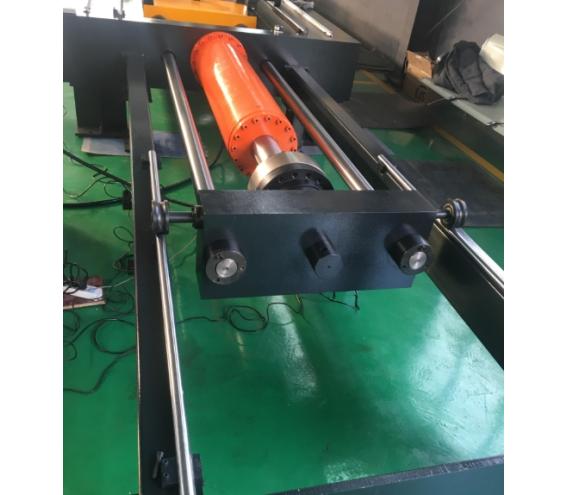

    架空導線抗拉試驗機是用于評估導線拉伸強度、應力應變特性及斷裂性能的專業設備，通過電機、液壓系統或其他動力源提供動力，使夾具以一定的速度和力對導線電纜試樣進行拉伸。在拉伸過程中，負荷傳感器測量施加在試樣上的拉力，位移傳感器測量試樣的伸長量，從而得到拉力與伸長量的關系曲線，進而計算出材料的拉伸強度、斷裂伸長率等力學性能參數。

二、參數

測量精度0.5級％

分辨率0.001mm

重量8500kg

電源電壓380V

外形尺寸11000*1200*980mm

測量范圍0-2000KN

負荷2000KN

拉伸空間20000mm

拉伸速度0.01-500mm/min

位移分辨率0.001mm

操作高度500mm

移動速度范圍0-50mm/min

三、操作規程

?試樣準備?：確保導線兩端固定牢固，避免打滑或偏心加載

?參數設置?：通過控制軟件設定加載速率（通常0.5-50mm/min）、目標拉力值及終止條件

?測試執行?：自動加載至預設極限或試樣斷裂，系統實時顯示力值-位移曲線并保存數據

?結果分析?：導出拉伸強度、延伸率、彈性模量等關鍵指標，生成標準化報告

四、典型應用

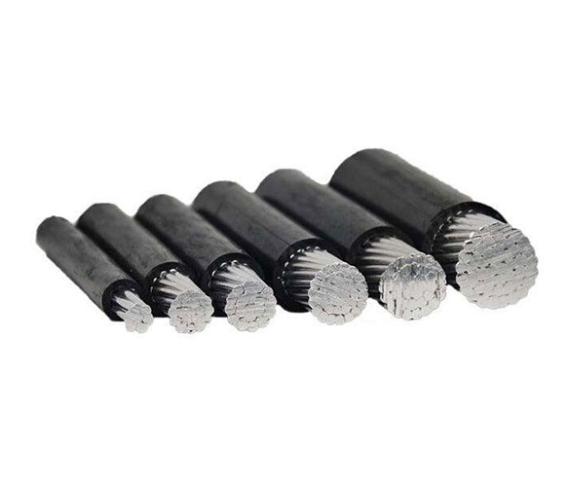

?電網安全?：檢測OPGW光纜、鋼芯鋁絞線的破斷力，預防架空線路斷裂事故

?材料研發?：評估新型導線材料的力學性能，優化生產工藝

?工程驗收?：施工前預拉伸處理（消除殘余應力）及完工后質量驗證

五、功能特點

拉伸性能測試：主要用于測定架空導線的拉伸強度、拉斷力、斷裂伸長率等關鍵指標，評估導線在承受拉力時的力學性能，以確保其在架空輸電線路中能夠安全可靠地運行。

多種試驗模式：可根據不同的標準和需求，進行多種類型的試驗，如靜態拉伸試驗、動態疲勞試驗、持久強度試驗等。例如，通過動態疲勞試驗可以模擬架空導線在長期使用過程中受到的風振、舞動等動態載荷作用，檢驗其抗疲勞性能。

數據采集與處理：配備高精度的傳感器和數據采集系統，能夠實時采集試驗過程中的力值、位移、變形等數據，并進行精確的處理和分析。同時，可自動繪制力- 位移曲線、應力 - 應變曲線等，直觀地展示試驗結果，方便用戶對架空導線的力學性能進行評估。

安全保護機制：設置了多重安全保護裝置，如電子限位保護、過載保護、緊急停止按鈕等。當試驗過程中出現異常情況，如試樣斷裂、力值超過設定范圍或設備故障時，能夠及時停止試驗，保護操作人員和設備的安全。

六、操作流程

試驗前準備：選擇合適的夾具，將其安裝在試驗機上，并根據試樣的長度和直徑進行調整。同時，檢查試驗機的各部件是否正常，如電機、傳感器、控制系統等，確保設備處于良好的運行狀態。

試樣安裝：將架空導線試樣的兩端分別固定在夾具中，確保試樣安裝牢固，避免在試驗過程中發生滑動或脫落。

參數設置：根據試驗標準和要求，在計算機控制系統中設置試驗參數，如試驗速度、加載方式、測量范圍等。

試驗過程：啟動試驗機，開始對試樣施加拉力，計算機實時采集和顯示力值、位移、變形等數據，并繪制相應的曲線。在試驗過程中，操作人員應密切關注試驗狀態，如有異常情況應及時按下緊急停止按鈕。

試驗后處理：試驗結束后，試驗機自動停止加載，松開夾具，取出試樣。對試驗數據進行分析和處理，如計算拉伸強度、拉斷力、斷裂伸長率等指標，并生成試驗報告
