安全帶限力桿低溫扭轉剛度試驗機

快速扭轉試驗機

扭轉剛度試驗機

限力桿低溫扭轉試驗機

限力桿抗扭壽命檢測

一、簡介

    主要用于測定限力桿在低溫環境下的扭轉剛度。它能夠模擬不同的低溫條件，通常可達到室溫至- 35℃甚至更低，溫度波動度控制在較小范圍內，如 ±2℃，以保證試驗環境的穩定性。通過對限力桿施加扭轉力，測量在特定低溫下其扭轉角度與所施加扭矩的關系，從而精確計算出限力桿的扭轉剛度。

二、技術參數

測力范圍：2％-100％

試驗扭矩分辨率：0.1N.m

扭矩測量精度：±1％

溫度波動度：±2℃

電機功率：7.5kw

試驗扭矩：500N.m

轉速范圍：500-5000rpm

采集速度：100萬次/秒

溫度范圍：室溫～-40℃

行程：200mm

三、產品特性

?低溫環境控制?：支持低溫環境下的扭轉測試，適用于材料在不同溫度下的性能分析。

?微機控制技術?：采用高精度微機控制系統，顯示分辨率可達0.01°，確保測試數據的準確性。

?定制化支持?：可根據需求調整試件尺寸（如標配1500mm）和測量范圍（如200N.m典型值）。

四、工作原理

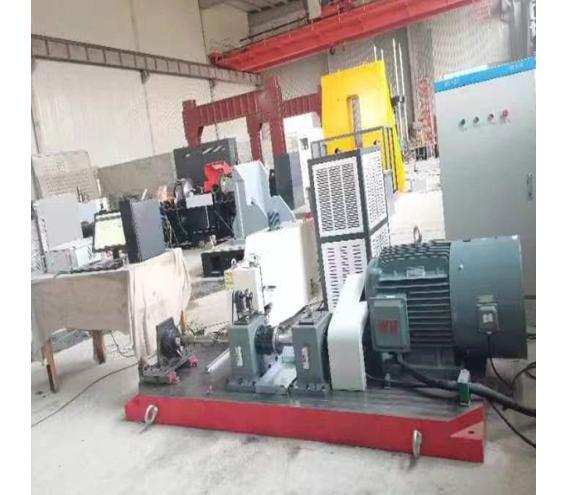

1、將工件安裝在低溫箱內的左右夾頭之間，此時快速離合器為脫開狀態。

2、電機及增速機安裝在右側工作臺上，在增速機的輸出軸端安裝快速離合器，當輸出軸達到所需轉速時，啟動快速離合器結合，帶動試樣右端的旋轉軸瞬間達到（約1ms）與運動軸同速，此時試樣在高速旋轉狀態下直到扭斷。

3、在啟動快速離合器同時，計算機高速（100 萬次 / 秒）采集試驗過程數據，記錄扭矩，扭轉角和時間。

4、進行數據處理及打印。

五、應用領域

汽車行業：主要用于汽車安全帶限力桿等零部件的研發和質量檢測，通過模擬低溫環境下的扭轉工況，評估限力桿的性能和可靠性，確保在低溫條件下安全帶能夠正常工作，有效保護乘客安全。

航空航天領域：對于一些在低溫環境下工作的航空航天零部件，如連接軸、傳動桿等，限力桿低溫扭轉試驗機可以用于測試其在低溫下的扭轉力學性能，為零部件的設計和制造提供數據支持。

機械制造行業：可用于檢測各種機械零部件在低溫環境下的扭轉強度、剛度等性能指標，幫助優化產品設計，提高產品質量和可靠性。
