絕緣子熱機械性能試驗機絕緣子熱機循環試壓機

高低溫疲勞強度試驗設備熱機高低溫循環試驗

GB/T 22708-2008 絕緣子串元件的熱機和機械性能試驗

一、產品介紹

絕緣子熱機械性能試驗機適用于絕緣子材料在高低溫環境條件下做冷卻和加熱循環并同時施加拉伸負荷的性能試驗。檢測絕緣子(或其他試驗物品)的額定抗拉強度,高低溫疲勞強度,低溫脆性綜合性能;適用于各種(包括野外)輸電線路用絕緣子(或其他試驗品)。

執行標準：

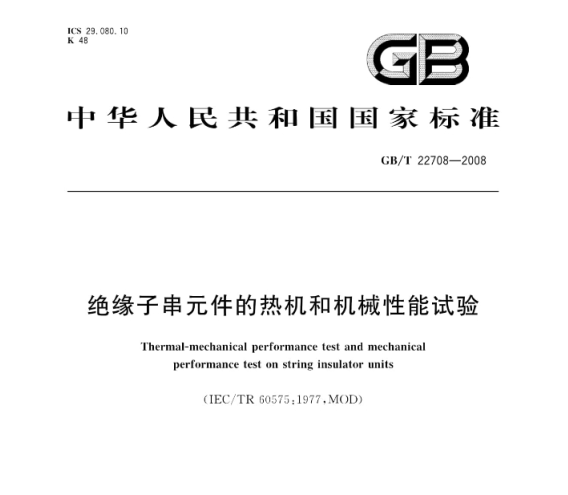

GB/T 22708-2008 絕緣子串元件的熱機和機械性能試驗

GB/T 1001.1-2003 標稱電壓高于1000V的架空線路絕緣子第1部分 《交流系統用瓷或玻璃絕緣子元件——定義、試驗方法和判定準則》

二、主要技術參數

1、工位一試驗力:1000kN;

工位二試驗力:600kN;

工位三試驗力:600kN;

2、測力范圍:2%~ 100%FS;

3、試驗力準確度:±1%;

4、夾具連接凈空尺寸(不含活塞行程):0一6000mm;

5、活塞行程:600mm;移動速度不小于200mm/min。

6、測力方式:負荷傳感器測力;

7、控制試驗方式:計算機自動控制試驗過程,計算機屏幕顯示試驗力及試驗曲線,按試驗方法的要求自動處理試驗數據。試驗中每個試驗力都可以進行保持控制,而不是個別試驗力,控制時間不小于150小時。要求至少可以出以下試驗曲線:試驗力-時間/應力-時間/溫度-時間/位移-時間/試驗力-位移;

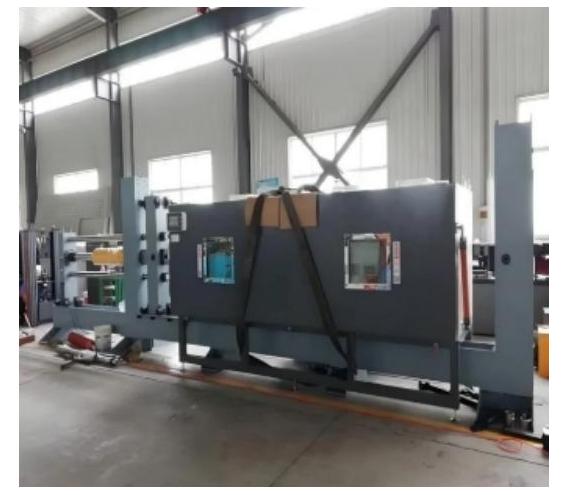

8、主機尺寸(長x寬x高):約11500x2600x1300mm。

三、熱機械性能試驗(型式試驗)

1.循環試驗程序

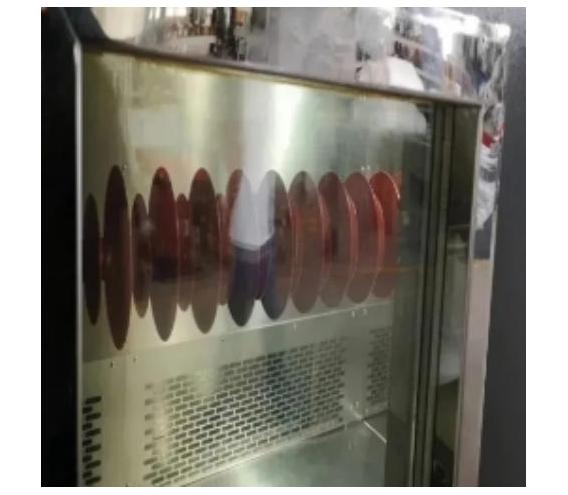

絕緣子元件應承受四個24h冷卻和加熱循環，并同時施加拉伸負荷，該負荷的大小保持在所規定機電或機械破壞負荷的60%-65%之間。每個24h循環中，首先應進行將其冷卻到-30℃±5℃，然后進行將其加熱到+40℃±50℃。應控制冷卻和加熱循環的溫度偏差，以保證記錄的冷卻和加熱溫度之間的最小溫差為70 K（或80K）。在溫度循環中最高溫度和最低溫度至少均應連續保持4 h。

開始第一次冷熱循環之前，應在室溫下在絕緣子上施加拉伸負荷。在每次加熱期終結時，完全卸除該拉伸負荷，并再重新施加，但最后一次熱循環除外。在第四次24 h循環之后，將其冷卻到室溫，除去拉伸負荷。
