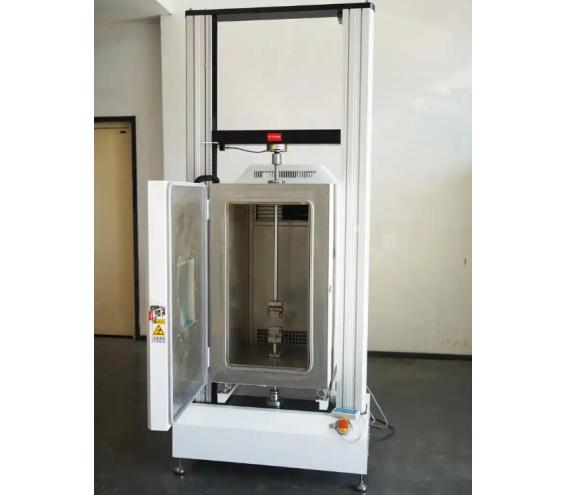

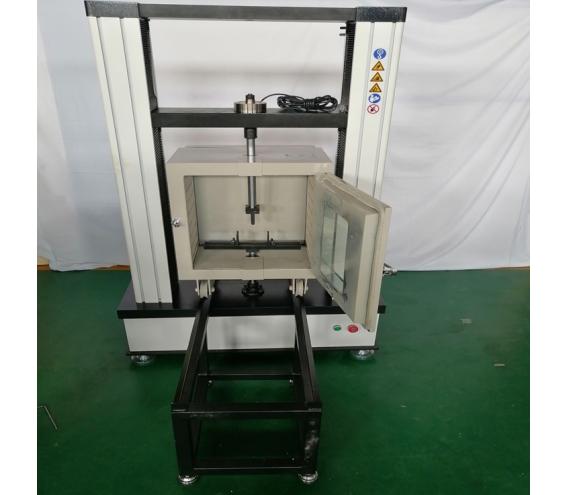

絕緣子芯棒熱態彎曲試驗機

復合絕緣子抗彎性能檢測

高溫熱態彎曲試驗機

絕緣子芯棒熱態彎曲試驗機

一、簡介

絕緣子芯棒熱態彎曲試驗機主要用于測試絕緣子芯棒在熱態環境下的彎曲性能，是電力行業及相關科研機構檢測絕緣子芯棒質量與性能的重要設備。通過模擬實際工作中的高溫環境，對絕緣子芯棒施加彎曲載荷，以評估其在熱態條件下的機械性能和可靠性。

二、參數

試驗力測量范圍：0.4% - 100%FS

試驗力示值精度：優于±1%

位移測量分辨力：0.01mm

位移速度調節范圍：0.001 - 500mm/min

溫度控制精度：±1℃

電源電壓：AC 220V 50Hz

三、操作流程

設備準備：檢查設備外觀是否完好，各部件連接是否牢固。接通電源，打開設備控制系統，進行設備自檢。

試樣準備：根據試驗要求，選擇合適的絕緣子芯棒試樣，并測量其尺寸和相關參數，記錄備用。將試樣安裝在設備的夾具上，確保安裝牢固且位置準確。

溫度設置：根據試驗標準和要求，在設備控制系統中設置試驗溫度及升溫速率等參數。啟動加熱系統，使設備內部溫度逐漸升高至設定溫度，并保持穩定。

加載設置：根據試樣的材料特性和試驗目的，設置試驗力、位移等加載參數，選擇合適的控制方式，如載荷控制、位移控制等。

試驗開始：確認所有參數設置無誤后，啟動試驗程序。設備開始對試樣施加彎曲載荷，同時實時采集和顯示試驗力、位移、溫度等數據，并繪制相應的曲線。

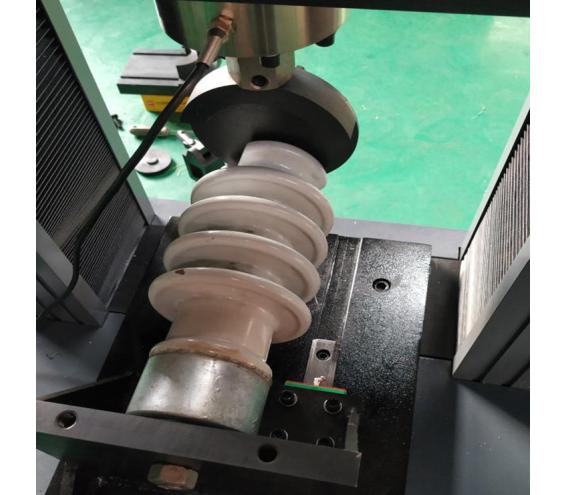

試驗觀察與記錄：在試驗過程中，操作人員需密切觀察試樣的變形情況和設備運行狀態。當試樣達到規定的彎曲程度或出現破壞時，設備自動停止加載。記錄試驗數據和試驗現象，包括試驗力值、位移值、破壞模式等。

試驗結束：試驗結束后，關閉加熱系統，待設備內部溫度降至室溫后，取出試樣。清理設備，關閉設備控制系統和電源。

四、核心優勢

1、高精度溫度控制系統，結合電發熱裝置、溫控儀和熱電偶，確保試驗溫度精準穩定；

2、穩定的加載系統，采用伺服電機驅動滾珠絲杠，配合高剛性機架，保障加載平穩、負荷準確；

3、強大的數據采集與處理功能，通過專業系統和計算機軟件，實現多參數實時監測、數據深度分析及可視化呈現。

五、應用領域

電力行業：絕緣子芯棒是高壓復合絕緣子的重要組成部分，承擔內絕緣和機械負荷作用。絕緣子芯棒熱態彎曲試驗機可用于電力設備生產廠家對絕緣子芯棒進行質量檢測和性能評估，確保產品符合相關標準和要求，保障電力系統的安全穩定運行。

科研機構：在材料科學研究中，用于研究絕緣子芯棒材料在熱態環境下的力學性能變化規律，為開發新型高性能絕緣子芯棒材料提供實驗數據和技術支持。同時，也可用于驗證新的設計理論和計算方法，推動電力行業技術創新。

質量檢測機構：作為第三方檢測機構，利用絕緣子芯棒熱態彎曲試驗機對市場上的絕緣子芯棒產品進行質量抽檢，為行業監管和產品認證提供客觀、準確的檢測報告，維護市場秩序和消費者權益。
