鋼筋灌漿套筒連接頭變形試驗裝置大變形反復拉壓試驗機

JGJ107-2016鋼筋機械連接技術規程1000KN灌漿套筒連接強度試驗機
鋼筋套筒灌漿連接疲勞試驗機連接件殘余變形性能檢測

一、產品介紹

鋼筋套筒灌漿連接件反復拉壓試驗機主要依據《JGJ107-2016鋼筋機械連接技術規程》、《JGJ335-2015鋼筋套筒灌漿連接應用技術規范》標準中的規定對鋼筋機械連接接頭進行拉伸、壓縮、雙向拉壓、疲勞、低周疲勞、裂紋擴展、裂斷力學等試驗研發的精密測試儀器，適用于冶金、建筑材料、建工檢測、大專院校、科研單位等領域。

適用的試驗方法標準：

1.JGJ107-2016鋼筋機械連接技術規程

2.JGJ355-2015鋼筋套筒灌漿連接應用技術規范

3.JG/T 398-2019鋼筋連接用灌漿套筒

二、功能特點

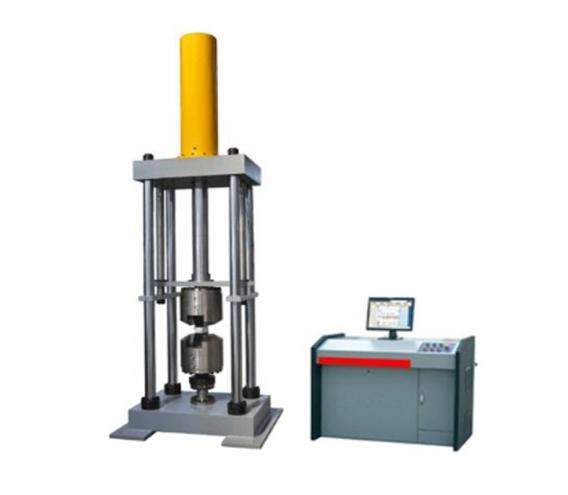

微機控制電液伺服灌漿套筒試驗機集自動控制、自動測量、數據采集、屏幕顯示、試驗結果處理為一體，以油缸上置式單空間拉力試驗機，配置精密油泵和伺服閥、PC機伺服控制器，實現多通道閉環控制，完成試驗過程的全自動控制、自動測量等功能。基于Windows平臺開發的專用軟件可以測定材料在拉壓及拉壓交變的正弦波、三角波、矩形波，斜波和隨機波等載荷譜下的疲勞特性，剛性好，操作方便。

三、技術參數

1、zui大靜態試驗力:±1000kN;

2、zui大動態試驗力:±1000kN;

3、靜態試驗力測量精度:為±1%F.S

4、變形測量分辨率:0.01mm;

5、靜態變形測量精度:±0.5%F.S

6、位移分辨率:0.01mm;

7、靜態位移測量精度:精度為±1%F.S

8、油缸zui大行程:±400mm

9、拉伸空間:1000mm(兩夾頭距離)

10、主機外形尺寸:約1200*1100*4500mm，380V

四、主要配置清單

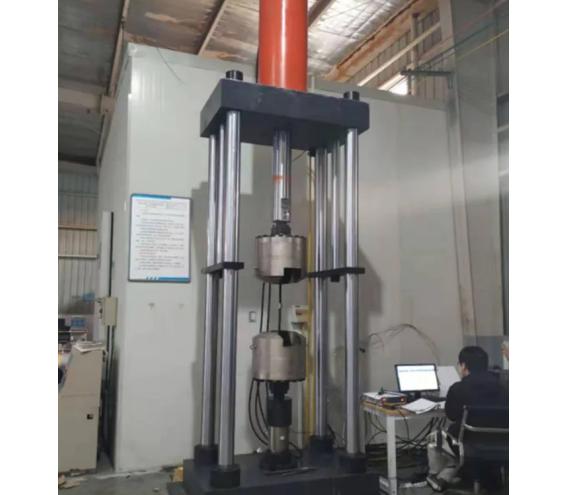

1 .主機（采用高剛性單空間，油缸上置主機框架，液壓平推夾具，內置式齒輪齒條，雙重密封的主油缸）

2.標準油源

3.高精度輪輻式負荷傳感器

4.鋼筋機械連接件拉伸專用引伸計

5.拉線式位移傳感器

6.編碼器

7.全數字閉環控制器

8.引伸計

9.斷后測量裝置

10.電腦和激光打印機

11.設備防護罩

注：以上配置參數非固定模式，可按客戶要求定制！
