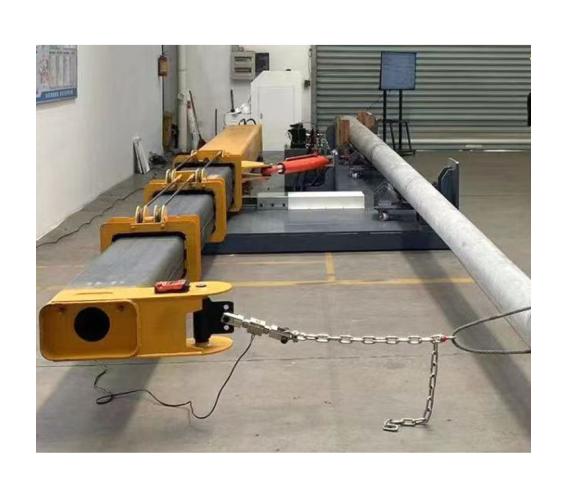

移動式水泥桿檢測平臺專業為電力、通信水泥桿（電桿）的現場力學性能檢測設計，集成液壓加載、高精度傳感和智能控制技術，可快速完成抗彎、抗壓、抗裂、扭轉、撓度等試驗，滿足GB/T4623-2014等國家標準要求。適用于生產質檢、工程驗收、科研試驗等多場景。

執行標準：

GB/T 4623-2014《環形混凝土電桿》

技術指標

1.最大載荷：20kN

2.測量范圍：1%~100%F.S

3.過載能力：110%F.S

4.加載速率：0-200mm/min

5.設備展開占地尺寸：15米x5米

6.位移分辨率：0.01mm

7.位移精度：±1%

8.力值分辨率：0.001kN

9.力值準確度：±1%

10.力控速率調節范圍：0.005%-5%FS/S

11.力控速率控制精度：速率<0.05%FS時，為±1%設定值以內

12.位移速率控制精度：為設定值的±0.2%以內

13.聯鎖保護：位移限位保護、力值過載保護、過熱保護、電壓過載保護

14.數據采集頻率：≥100Hz

15.閉環控制速率：≥100Hz

16.加載速率：0-200mm/min

17.工作環境溫度：-20℃—— +80

18.電源:AC220V  15kW

19.整機質量：5500kg

移動式水泥桿檢測平臺主要功能：

適用于混泥土電桿力學性能試驗。

主要針對15米/稍徑230mm及以下電桿進行力學試驗。

電桿在試驗過程中測量位移和拉力，達到數字可控，可視。

通過YM-5000控制器，筆記本，無線模組，可保證試驗數據準確無誤。

測量電桿拉力分段都能顯示于筆記本控制界面。

具備試驗數據（曲線圖）下載功能。

結構組成：

1、機械結構設計

移動平臺：采用重型拖車或可升降底盤，配備液壓支腳確保穩定性。載重能力≥20T，適應不同長度水泥桿（6-15m）。

加載系統：

液壓加載單元：伺服液壓缸，可以模擬彎曲、壓縮載荷。

支撐結構：可調間距滾輪支架，適配不同桿徑（φ150-φ400mm）。

安全防護：防傾倒裝置、緊急制動按鈕、載荷過載保護。

2、測控系統：

控制軟件

基于Windows 系統開發，界面簡潔直觀，支持用戶自定義試驗參數（如加載速率、試驗終止條件等）。實時顯示力值、位移、彎矩、撓度等數據，并動態繪制試驗曲線，便于用戶直觀掌握試驗進程與結果。

數據管理軟件

具備強大的數據存儲與管理功能，支持按試驗日期、電桿規格等條件檢索數據。可對試驗數據進行批量處理、統計分析，生成專業試驗報告，提升工作效率。
