產品介紹：

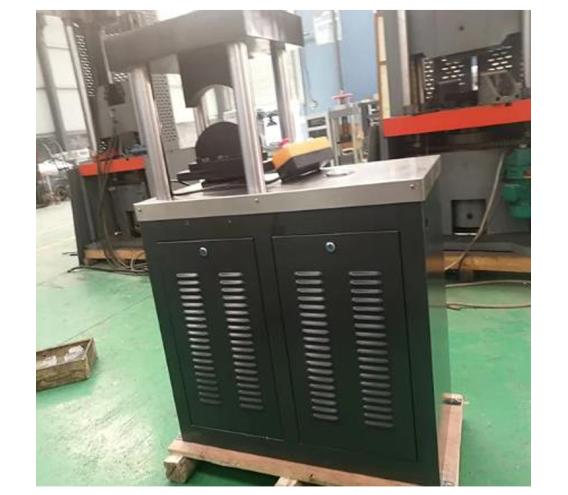

管道防腐層彎曲試驗機是依據國家標準GB/T 23257-2009《埋地鋼質管道聚乙烯防腐層》防腐層抗彎曲試驗方法而設計的。該機通過施加彎曲力來測試防腐層的抗彎強度和耐彎曲性能。試驗機通常包括加載系統、測量系統和控制系統。加載系統負責施加彎曲力，測量系統記錄試樣的變形和應力分布，控制系統則管理整個試驗過程的自動化。

執行標準：

GB/T 23257-2009《埋地鋼質管道聚乙烯防腐層》

SY/T0315-2013《鋼質管道熔結環氧粉末外涂層技術規范》

設備主要功能：

1.模擬管道彎曲工況：能夠精準模擬管道在運輸、安裝及使用過程中承受彎曲應力的實際工況，通過設定不同的彎曲角度（0° - 180°，精度±0.5°）和彎曲速度（0.1°/s - 10°/s連續可調，精度±5%） ，適配多種應用場景需求，為研究防腐層在不同彎曲條件下的表現提供真實可靠的測試環境。

2.檢測防腐層性能：通過對管道施加彎曲應力，全面檢測防腐層的抗開裂、剝離性能，以及與管道本體的結合強度。試驗過程中實時監測并記錄加載力（范圍0 - 300kN，精度±1%FS），以此評估防腐層在受力狀態下的完整性和耐久性，為管道防腐層質量評估提供關鍵數據。

控制系統設計

（一）硬件系統

1.控制器：選用高性能PLC作為核心控制器，實現對伺服電機、液壓/氣動系統、傳感器等設備的集中控制和數據采集。

2.人機界面：配備大尺寸觸摸屏，操作界面簡潔直觀，支持試驗參數設置、試驗過程監控、數據記錄與導出等功能。用戶可通過觸摸屏實時查看彎曲角度、加載力、試驗時間等關鍵數據。

3.傳感器系統：

角度傳感器：采用高精度旋轉編碼器，實時監測彎曲臂的角度變化，將角度信號反饋給PLC進行閉環控制。

力傳感器：在加載端安裝高精度拉壓力傳感器，測量彎曲過程中的加載力，并將力值信號傳輸至控制器進行處理和顯示。

（二）軟件系統

1.試驗控制軟件：基于PLC編程開發專用試驗控制軟件，具備以下功能：

參數設置：用戶可設置彎曲角度、彎曲速度、加載力上限等試驗參數。

自動控制：根據設置的參數，自動控制伺服電機和夾緊機構，實現試驗過程的自動化運行。

數據采集與處理：實時采集角度、力值、溫度等數據，并進行濾波、計算等處理，生成試驗曲線和報表。

安全保護：具備過載保護、超行程保護、急停等安全功能，當試驗過程中出現異常情況時，自動停止設備運行并報警。

2.數據管理軟件：支持試驗數據的存儲、查詢、導出功能，可將試驗數據以Excel、PDF等格式導出，方便用戶進行數據分析和報告編制。
