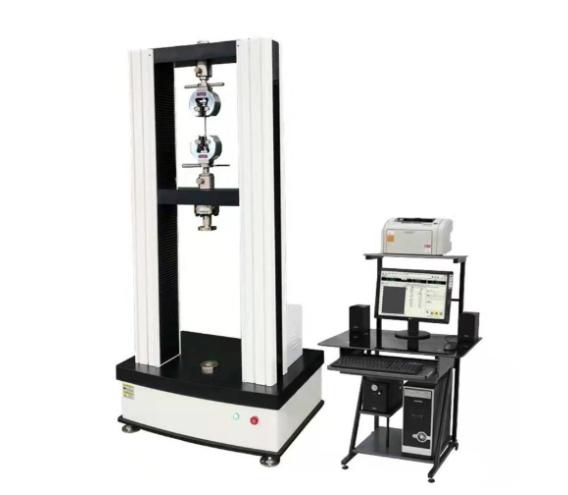

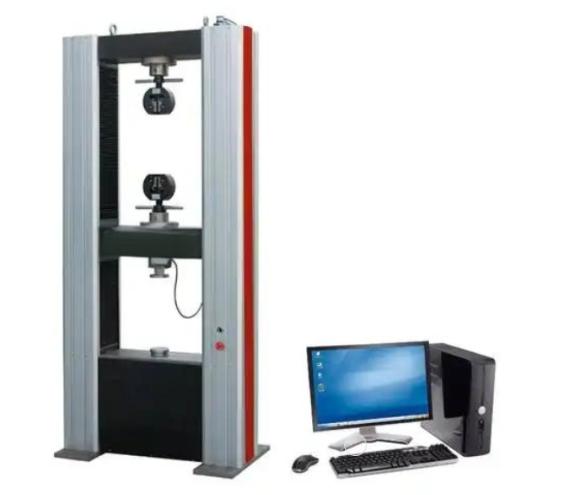

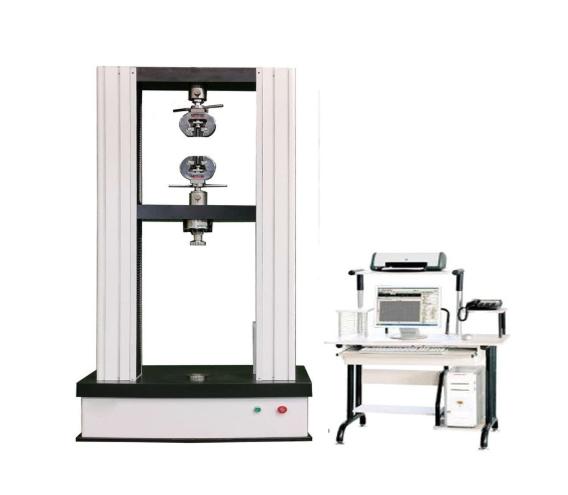

GB 5237.1-2004鋁型材縱向剪切橫向拉伸試驗機

隔熱鋁型材剪切試驗機

隔熱斷橋鋁型材縱向抗剪強度橫向抗拉強度

一、核心功能

?縱向剪切測試：?

?原理?：在型材上下兩端施加反向剪切力，測定屈服點與斷裂強度。

?適用標準?：GB 5237.1-2004《鋁合金建筑型材》。

?橫向拉伸測試：?

?原理?：沿型材橫向施加載荷，測量變形量與應力變化。

?高低溫測試?：支持-30℃至80℃環境模擬，評估溫度對性能的影響。

?專用夾具?：需搭配橫向拉伸夾具及剛性支撐條（硬度≥45HRC）

二、技術參數

力值范圍：10kN–100kN

力值精度：±1%以內

?拉伸空間：≥700mm

?位移速率：0.001–500mm/min

位移精度：±0.5%

?力控速率：0.005%–5%FS/s

?溫度測試范圍：-30℃至80℃

三、試驗方法

1、縱向剪切試驗

?取樣要求?

每批次取2根型材，每根截取中部和兩端共5個試樣（總計30個），分三組用于高/常溫試驗；試樣長度100±2mm。

?操作流程?

試樣調節：在23±2℃、45%-55%濕度環境下放置48小時。

測試步驟：

安裝專用剪切夾具，預加載100N；

以1-5mm/min速率加載至最大剪切力，讀取位移與荷載數據。

2、橫向拉伸試驗

?取樣差異?

穿條型材：每根取中部1個、兩端各2個試樣（共10個）；

澆注型材：取樣方式同縱向剪切（30個試樣）。

?關鍵步驟?

夾具要求：使用硬度≥45HRC的剛性支撐條，夾具中心線與受力軸重合。

預加載200N后，以1-5mm/min速率拉伸至鋁型材撕裂或最大荷載出現。

?高溫測試擴展?

80℃環境下施加橫向荷載并保持1000小時，評估長期性能衰減。

四、應用領域

?建筑門窗與幕墻?

測試隔熱斷橋鋁型材的縱向抗剪強度及橫向抗拉強度，確保其承受風壓荷載和溫度變形的能力。

?航空航天與汽車制造?

評估鋁合金構件在極端溫度環境下的力學穩定性（如-30℃至80℃）。

?軌道交通與機械制造?

驗證復合鋁型材的結構耐久性，防止材料層間脫黏或撕裂。
